Herkunftsort:
China
Markenname:
JINGNING
Zertifizierung:
CE
Modellnummer:
JR.
Kontakt mit uns
Video

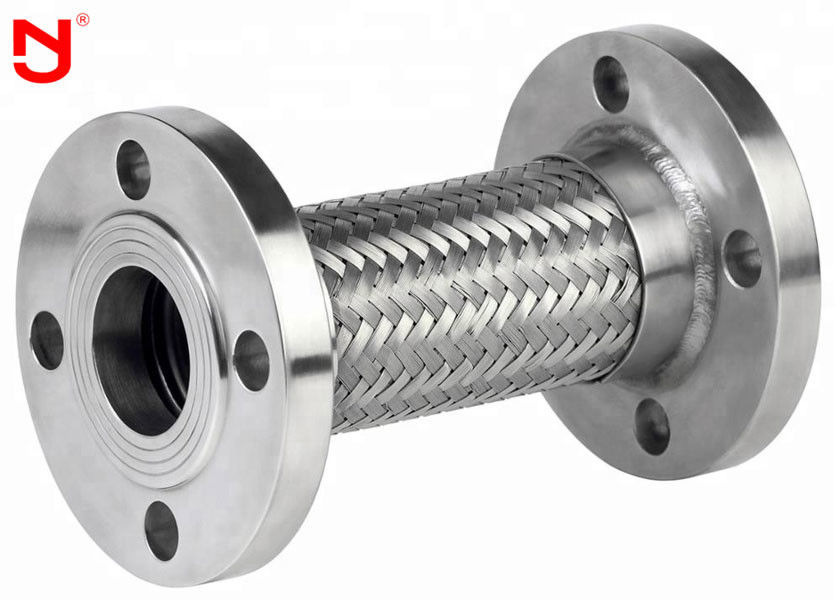

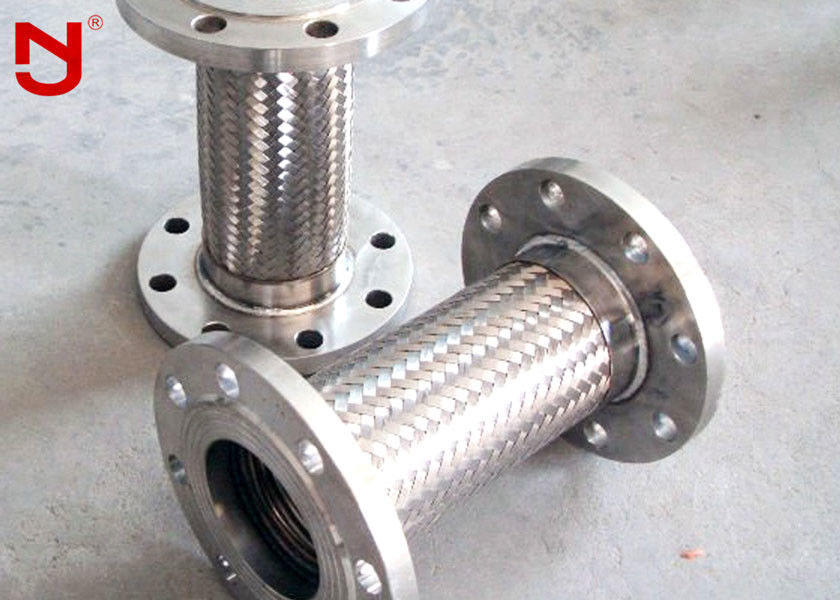

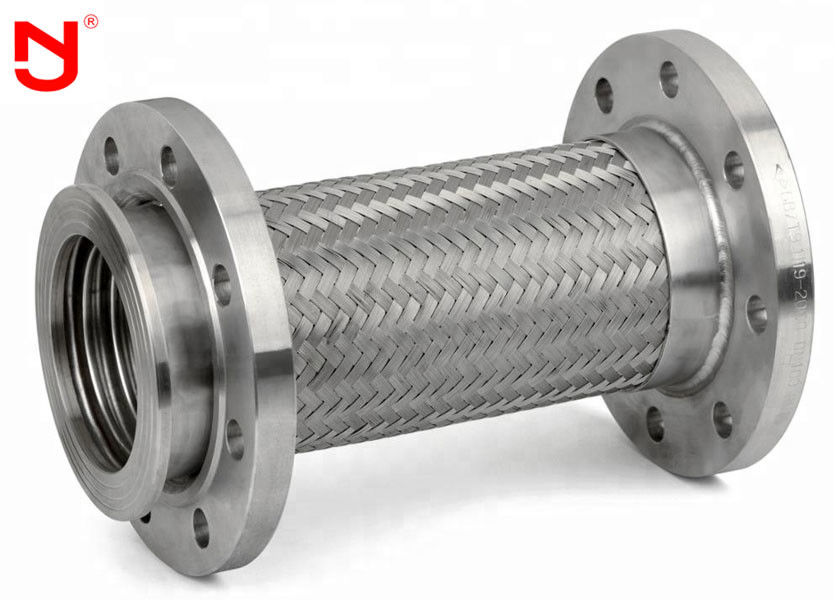

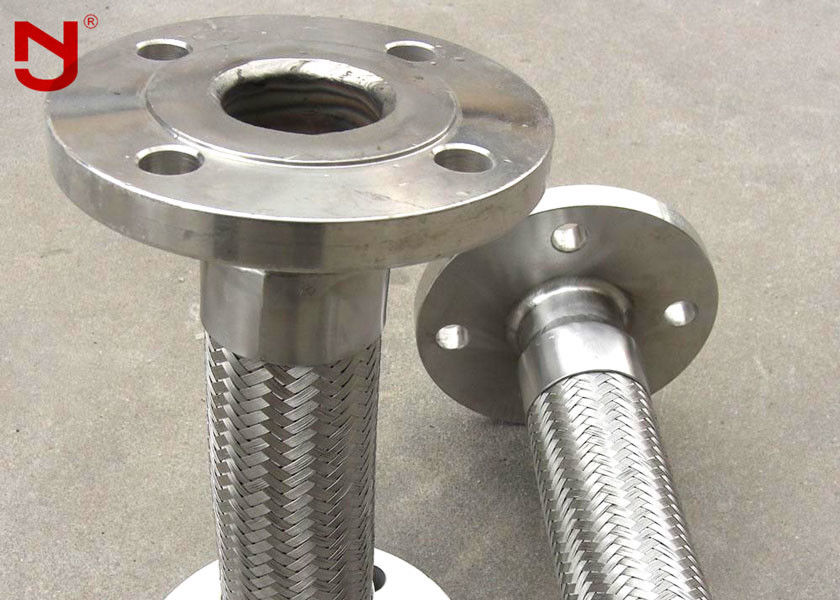

LÄRM Edelstahl-Schlauchleitung flocht
Schlauchleitung braideds sind ein wichtiger Teil einer breiten Palette der Systeme, die Flexibilität in der flüssigen Übertragung erfordern. Sie werden aus Längen von gewölbten Edelstahlbälgen hergestellt, die mit flexibler Edelstahleinfassung bedeckt werden, um Stärke zu addieren.
Leistung der Schlauchleitung geflochten
1. Korrosionsbeständigkeit
2. Hochs und Tiefs-Temperaturwiderstand (- ℃ 196 zu ℃ 420)
3. Leichtgewichtler
4. Bändchen
5. Gute Flexibilität
Technik-Parameter der Schlauchleitung geflochten
| Hauptdaten der Schlauchleitung geflochten | |||||||
|
Nominal Durchmesser DN |
Innerer Durchmesser (Millimeter) |
Außendurchmesser | Minimaler Biegungsradius | Funktionsdruck | |||
| Bälge | Bortenmasche | Statisch | Dynamisch | Einzelne Bortenmasche | Doppelte Bortenmasche | ||
| 8 | 8,8 | 13,2 | 14,4 | 50 | 110 | 15 | 20 |
| 10 | 11,7 | 16,5 | 17,7 | 65 | 145 | 185 | 20 |
| 15 | 13,5 | 19,5 | 21,1 | 80 | 180 | 18 | 20 |
| 20 | 20,0 | 27 | 28,6 | 120 | 270 | 10 | 15 |
| 25 | 27,0 | 34,5 | 36,1 | 160 | 360 | 6,3 | 10 |
| 32 | 32,0 | 40 | 41,6 | 175 | 400 | 4,0 | 6,3 |
| 40 | 39,6 | 52 | 53,6 | 225 | 510 | 4,0 | 6,3 |
| 50 | 49,7 | 62 | 63,6 | 280 | 640 | 3,0 | 5,0 |
| 65 | 61,2 | 80,2 | 81,8 | 410 | 915 | 3,0 | 5,0 |
| 80 | 79,0 | 96,3 | 97,9 | 486 | 1030 | 3,0 | 5,0 |
| 100 | 101,2 | 119,6 | 121,2 | 610 | 1340 | 2,5 | 4,0 |
| 125 | 124,1 | 145,3 | 146,9 | 700 | 1540 | 2,5 | 4,0 |
| 150 | 149,4 | 180,8 | 182,4 | 810 | 1780 | 2,5 | 4,0 |
| 200 | 176,0 | 240 | 243,2 | 1000 | 2000 | 2,5 | 4,0 |
| 250 | 248,0 | 290 | 294 | 1250 | 2500 | 2,5 | 4,0 |
| 300 | 298,0 | 350 | 354 | 1500 | 3000 | 1,6 | 2,5 |
| 350 | 347,0 | 400 | 404,8 | 1750 | 3500 | 1,6 | 2,5 |
| 400 | 397,6 | 460 | 464,8 | 2000 | 4000 | 1,6 | 2,5 |
Produktionsverfahren der Schlauchleitung geflochten
Innerer Kern: Edelstahlbälge
Die Stärke des inneren Kernes ist 304, 321 und Edelstahl 316L; Die Edelstahlrohre bilden die zueinander parallelen Furchungen.
Äußerer Kern: umsponnene Schicht des Edelstahls
Gewölbter Kernschlauch des Kaufes, keine Überlagerung, einzelne Borte oder doppelte Borte; Die äußere Borte wird von Edelstahl 304 gemacht.
JINGNING hat mehr als 17 Jahre Entwurfserfahrung in der Fertigung von Gummikompensatoren, die Metalldehnfugen und baut Gelenke, Rohre und andere industrielle Fitting ab, und entspricht den internationalen Standards wie GB, ISO, LÄRM, ANSI, BS, JIS und die speziellen Anforderungen von Kunden.
Schlauchleitung flocht Vorteile
1. Der Produktpreis ist der Preis ab Werk
2,17 Jahre Herstellungserfahrung und 5 Jahre Exporterfahrung
3. Es gibt strenge Qualitätsinspektion, und die Qualität übersteigt weit den Industriestandard.
4. Formkundenbezogenheit und Soem von verschiedenen Spezifikationen
5. Stellen Sie Proben kostenlos zur Verfügung
Umsponnene Anwendung der Schlauchleitung
Dieses Produkt kann in der Luftfahrt, im Aerospace, im Erdöl, in der chemischen Industrie, in der Metallurgie, im elektrischen Strom, in der Papierherstellung, im Holz, im Gewebe, im Bau, in der Medizin, in der Nahrung, im Tabak, in der Kommunikation und in anderen Industrien weitverbreitet sein.
