Produktdetails:
Zahlung und Versand AGB:
|
| Größe: | DN32---DN3000 | Material: | EPDM, NBR, SBR, NR |
|---|---|---|---|
| Flansch-Standard: | LÄRM, ANSI, BS | Funktions-Druck: | PN6, PN10, PN16, PN25 |
| Betriebstemperatur: | -30~110℃ | Berstdruck: | 6.0Mpa |
| Businese-Art: | Fabrik | Soem: | ja |
| Farbe: | Schwarz | Produkt-Name: | Gummidehnfuge |
| Markieren: | Gummibalgdehnfugen,epdm Dehnfuge |
||

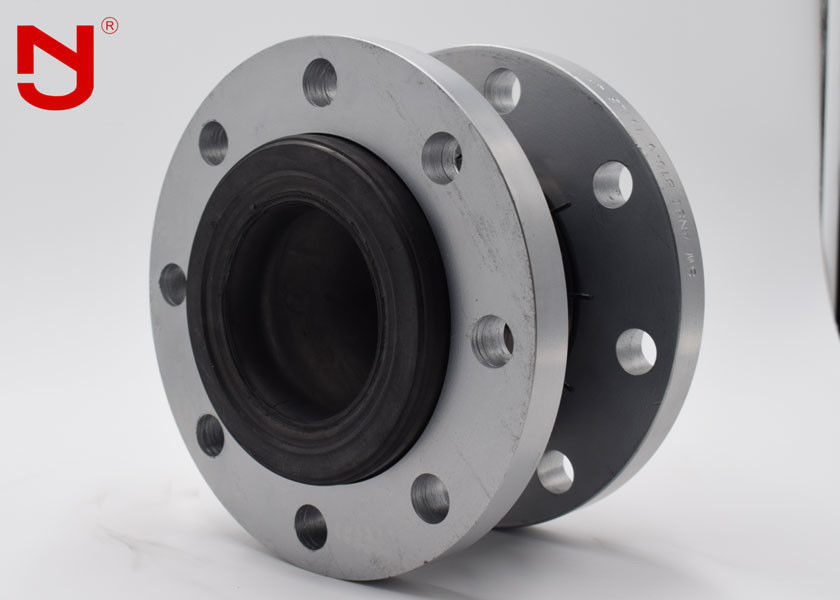

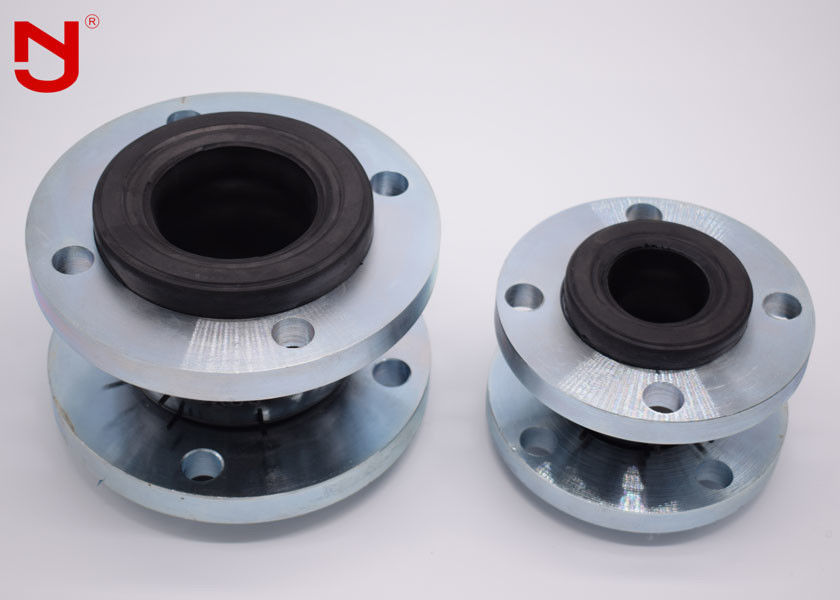

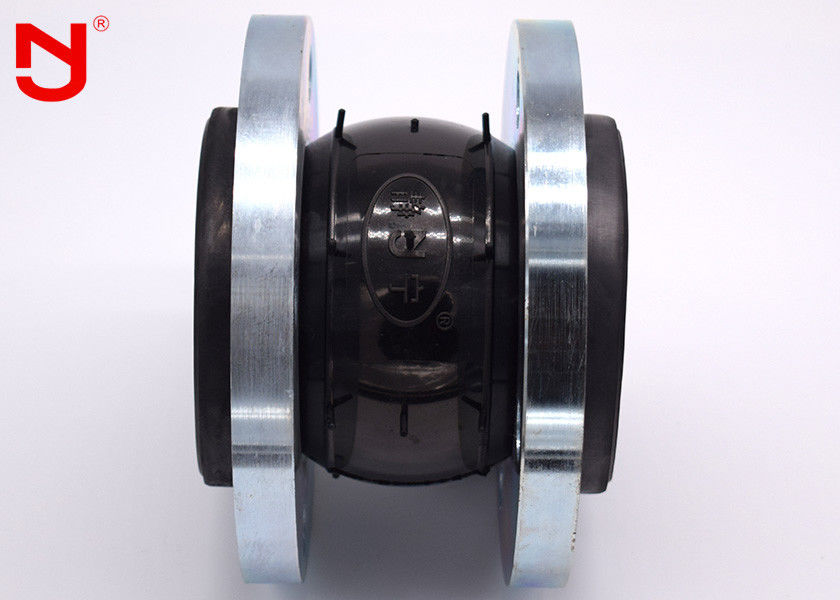

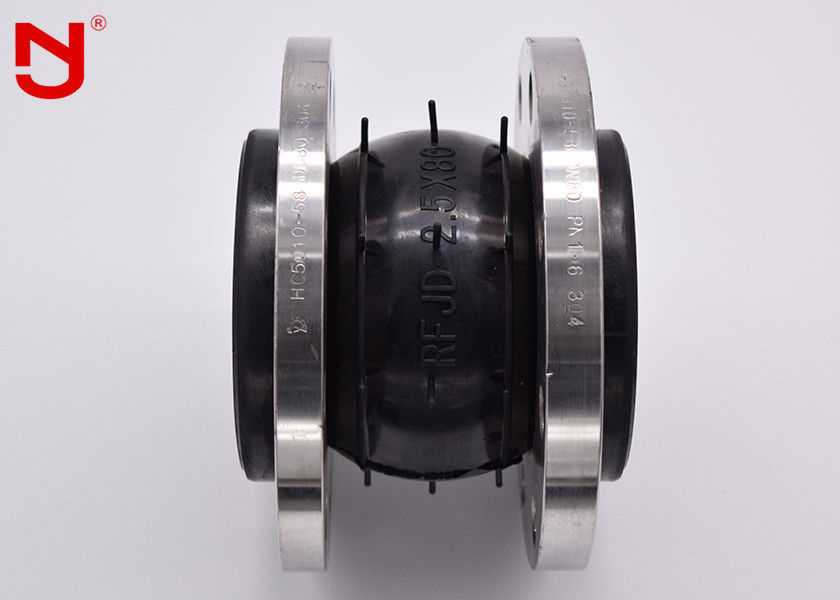

Expansionsisolierungsgelenk der flexiblen Bälge der hohen Temperatur
JINGNING-Dehnfugen bieten überlegene Leistung, Zuverlässigkeit und Nutzungsdauer, mit dem Ergebnis der verbesserten Betriebssicherheit und der erhöhten mechanischen Integrität der Ausrüstung an. Als speziell ausgeführte Produkte, die in ein steifes friedliches System eingefügt werden, werden JINGNING-Gummikompensatoren:
Alle unsere Dehnfugen tragen Sicherheitsbewertungen, die Produktbeschreibungen in den Bereichen wie Druck und Bewegung übersteigen. Nicht-metallische Dehnfugen und flexible Koppelungen werden ideal für eine große Vielfalt von Industrien entsprochen.
| ALLGEMEINES CHARACTRISTICS | |
| Nenndurchmesser | DN15-DN3000 |
| Funktions-Druck | PN6-PN25 |
| Betriebstemperatur | -20℃-140℃ |
| Funktions-Medium | Wasser, Öl, Säure, Alkali |
|
Hauptdaten der Gummidehnfuge
|
||||||
|
Nenndurchmesser (DN)
|
Länge
|
Axiale Verschiebung (Millimeter)
|
Horizontale Verschiebung
|
Ablenkungswinkel
|
||
|
Millimeter
|
Zoll
|
Millimeter
|
Erweiterung
|
Kompression
|
Millimeter
|
° (a1+a2)
|
|
32
|
1 1/4
|
95
|
6
|
9
|
9
|
15°
|
|
40
|
1 1/2
|
95
|
6
|
10
|
9
|
15°
|
|
50
|
2
|
105
|
7
|
10
|
10
|
15°
|
|
65
|
2 1/2
|
115
|
7
|
13
|
11
|
15°
|
|
80
|
3
|
135
|
8
|
15
|
12
|
15°
|
|
100
|
4
|
150
|
10
|
19
|
13
|
15°
|
|
125
|
5
|
165
|
12
|
19
|
13
|
15°
|
|
150
|
6
|
180
|
12
|
20
|
14
|
15°
|
|
200
|
8
|
210
|
16
|
25
|
22
|
15°
|
|
250
|
10
|
230
|
16
|
25
|
22
|
15°
|
|
300
|
12
|
245
|
16
|
25
|
22
|
15°
|
|
350
|
14
|
255
|
16
|
25
|
22
|
15°
|
|
400
|
16
|
255
|
16
|
25
|
22
|
15°
|
|
450
|
18
|
255
|
16
|
25
|
22
|
15°
|
|
500
|
20
|
255
|
16
|
25
|
22
|
15°
|
|
600
|
24
|
260
|
16
|
25
|
22
|
15°
|
ANMERKUNGEN:
Maße werden in Millimeter ausgedrückt und unterworfen Fertigungstoleranzen. Daten können durch unsere Konstruktionsabteilung für den Produktnutzen ohne vorherige Ankündigung geändert werden.
* die angegebenen Bewegungen sind mit dem Gelenk abhängig von einer einzelnen Bewegungsrichtung nur gültig. Werte werden proportional zusammen mit der Bewegungskombination verringert.Können Sie, eine hohe Qualität ist, die Gummidehnfuge machte? Lassen Sie uns mit JINGNING sehen.
