Produktdetails:
Zahlung und Versand AGB:
|
| Größe: | DN32---DN3000 | Material: | EPDM, NBR, SBR, NR |
|---|---|---|---|
| Flansch-Standard: | LÄRM, ANSI, BS | Funktions-Druck: | -0.2~5.5Mpa |
| Betriebstemperatur: | -30~130℃ | Berstdruck: | 6.0Mpa |
| Businese-Art: | Fabrik | Soem: | Ja |
| Rostschutz: | Galvanisiert | Produktname: | Flexibles Gummigelenk |
| Markieren: | angeflanschte Gummidehnfuge,Gummibalgdehnfugen |
||

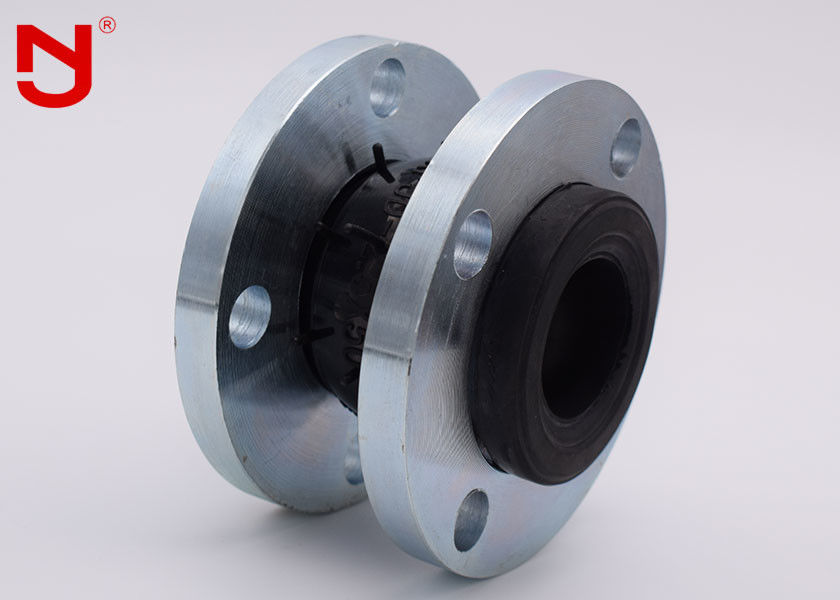

DN32-DN3000 brüllt flexibler gemeinsamer Gummiflansch, EPDM Dehnfuge-thermischen Stall
Balgdehnfuge ist alias Gummibälge, flexible Gummiverbindung des gemeinsamen, einzelnen Balls, Dehnfugebälge, etc. Die axiale Dehnfuge wird hauptsächlich aus zwei PC-Flanschen und einem Gummiball verfasst. Flansche werden für Verbindung benutzt. Der Gummiball ist flexibel und kann axiale, horizontale und ringförmige Verschiebung absorbieren. Der normale Arbeitsdruck der axialen Dehnfuge ist 16bar und die normale Betriebstemperatur ist - 15 | + ℃ 90. Die Standardgröße der axialen Dehnfuge ist dn25-dn3000. Die Standardgummimaterialien sind Naturkautschuk, EPDM, Neopren, Nitrilkautschuk und Polytetrafluoroäthylen. Die Standardflanschmaterialien sind der Kohlenstoffstahl, der galvanisiert werden, Kohlenstoffstahldas gemalte, gemalte Roheisen und Edelstahl. Selbstverständlich wenn Sie irgendwelche speziellen Anforderungen haben, informieren Sie uns bitte und wir empfehlen eine gute Lösung Ihnen.
Leistungsmerkmale der Balgdehnfuge
1. Es hat die Vorteile des Bändchens, der leichten, guten Duktilität, der bequemen Installation und der Wartung, des etc.
2. Installation kann horizontalen, Radial- und eckigen Ausgleich verursachen, der nicht durch die ungleiche Mitte des Rohrsteckers und -Flanschfläche begrenzt wird.
3. Beim Arbeiten, kann es die Geräusche verringern, die durch die Struktur übertragen werden und hat starke Dämpfungsfähigkeit.
Technische Daten der Balgdehnfuge
| Hauptdaten der Balgdehnfuge | ||||||
| Nenndurchmesser (DN) | Länge | Axiale Verschiebung (Millimeter) | Horizontale Verschiebung | Ablenkungswinkel | ||
| Millimeter | Zoll | Millimeter | Erweiterung | Kompression | Millimeter | ° (a1+a2) |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15° |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15° |
| 50 | 2 | 105 | 7 | 10 | 10 | 15° |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15° |
| 80 | 3 | 135 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 12 | 19 | 13 | 15° |
| 150 | 6 | 180 | 12 | 20 | 14 | 15° |
| 200 | 8 | 210 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 16 | 25 | 22 | 15° |
| 350 | 14 | 255 | 16 | 25 | 22 | 15° |
| 400 | 16 | 255 | 16 | 25 | 22 | 15° |
| 450 | 18 | 255 | 16 | 25 | 22 | 15° |
| 500 | 20 | 255 | 16 | 25 | 22 | 15° |
| 600 | 24 | 260 | 16 | 25 | 22 | 15° |
Anmerkung: Die speziellen Anforderungen der Balgdehnfuge können entsprechend der Zeichnung des Benutzers besonders angefertigt werden. Flanschstandard ist GB/t9115.1-2000. Verschiedene Flanschstandards (GB, JB, Hektogramm, COLUMBIUM, ANSI, LÄRM, BSEN, N-Düngung, en, JIS, ISO, etc.) können für Produktion vorgewählt werden. Der Gummiball der axialen Dehnfuge kann als Naturkautschuk, EPDM, Chloropren-Kautschuk, Butylkautschuk, Butadiengummi, fluororubber, etc. benutzt werden, wenn die axiale Dehnfuge über DN200 für SuspendierungsWasserversorgung benutzt wird, die Rohrleitung muss örtlich festgelegte Unterstützung oder örtlich festgelegte Unterstützung haben, andernfalls ist die axiale Dehnfuge mit fallendem Antigerät installiert.

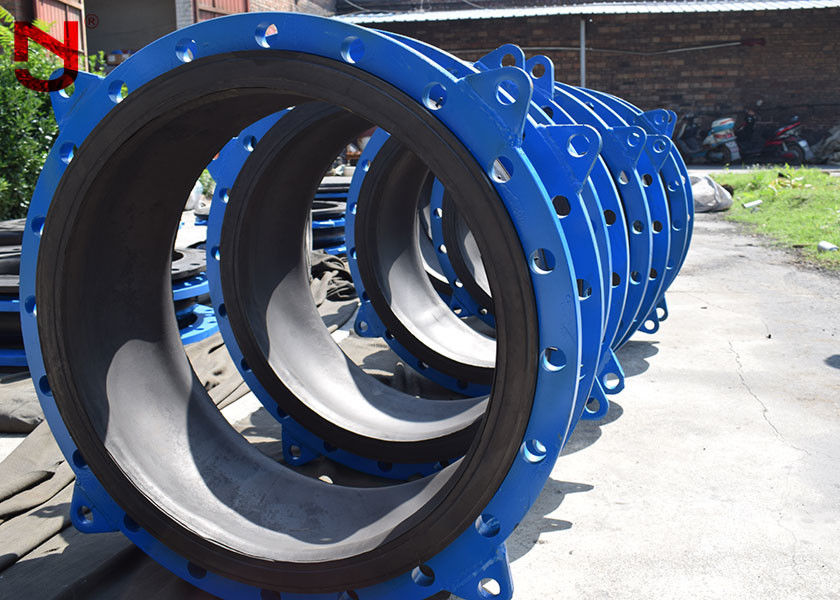

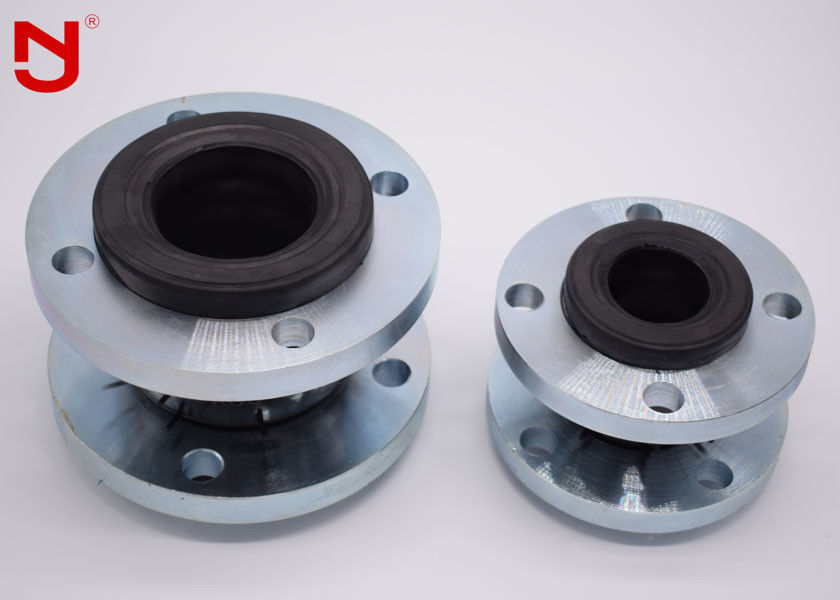

Balgdehnfugedetails stellen dar
Balgdehnfugeproduktionsablauf
Es ist sehr wichtig, die Kompatibilität zwischen dem Medium der axialen Dehnfuge und des vorgewählten Expansionsgummimaterials zu kennen, die Strecke der vollen Temperatur, voller Druck und volles Vakuum, die erforderliche Bewegung der axialen Dehnfuge und die Größe zwischen Rohrflanschen, wenn man das passende flexible gemeinsame Rohr vorwählt. Mit diesen Informationen können JINGNING-Anwendungsingenieure helfen, die ideale axiale Dehnfuge für jede mögliche Anwendung zu bestimmen.
Balgdehnfugevorteil
1. Preis ab Werk der axialen Dehnfuge.
2. 16 Jahre Herstellungserfahrung und 5 Jahre Exporterfahrung.
3. Strenge Qualitätsinspektion, die Qualität übersteigt weit den Industriestandard.
4. Die Form hat eine Vielzahl von Spezifikationen und von Stützkundenbezogenheit und von Soem.
5. Stellen Sie Proben kostenlos zur Verfügung.
6. Großes Inventar.
Balgdehnfugeanwendung
Balgdehnfugen sind in den verschiedenen Rohrleitungssystemen, wie der Verbindung zwischen axialen Dehnfugen und Pumpen, Ventile, Brandbekämpfungseinrichtung und Rohrleitungen mit großer Erschütterung weitverbreitet. Rohre mit häufigen Änderungen in der Kälte und in der Hitze. Sie wird hauptsächlich für das Anheben und der Transport des Fernwassers und des Abwassers, des Wassers der Wasserversorgung und des Abkühlens verteilenden von Wärmekraftwerken, des Rohrleitungstransportes in der Hüttenindustrie, des Kondensatwassers, des Rohrleitungstransportes in der chemischen Industrie, des Abkühlens und der Verdünnung in der petrochemischen Industrie und der flexiblen Verbindung zwischen Langstrecke und Rohrleitungen der kurzen Entfernung in anderen Industrien verwendet. Weil die axiale Dehnfuge hohe Verschleißfestigkeit hat, ist es auch für alle Partikel-, Pulver- und Gasniedrigtemperaturindustrien passend.
