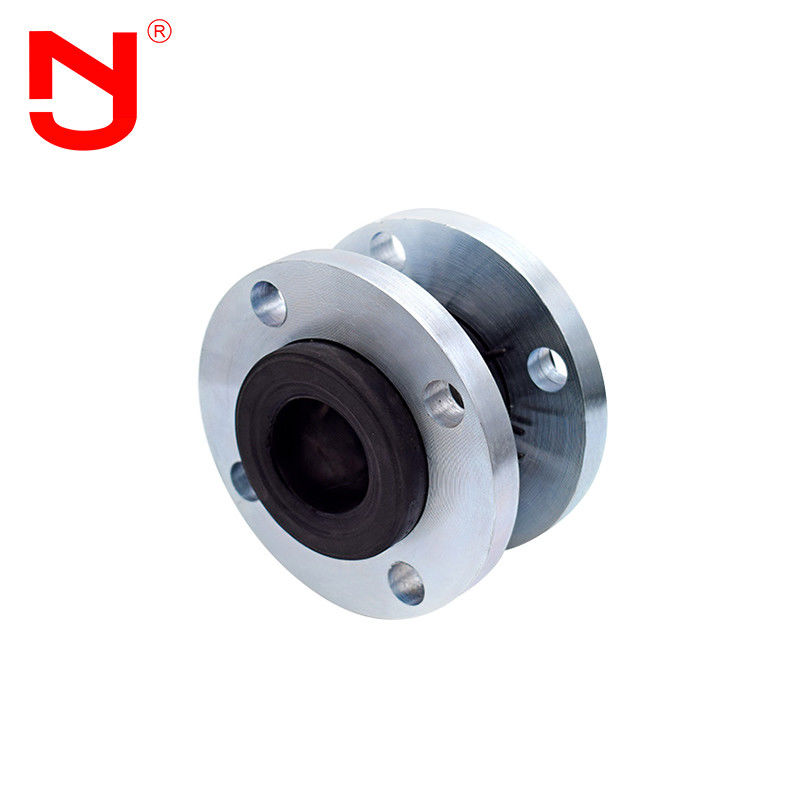

Angeflanschte flexible Gummidehnfuge des Verbindungsstück-Aufweitungs-Gelenk-EPDM
Aufweitungsgelenk wird für hohle Gummiprodukte mit flexibler Verbindung zwischen Metallrohren benutzt. Aufweitungsgelenk ist eine Art Rohrverbindung mit hoher Elastizität, hoher Luftdichtheit, mittlerem Widerstand und Wetterbeständigkeit. Das Aufweitungsgelenk nutzt die Elastizität, die hohe Luftdichtheit, mittleren den Widerstand-, Wetterbeständigkeits- und Strahlungswiderstand des Gummis. Das Aufweitungsgelenk wird vom Polyester-Kordgewebe mit hochfester und starker Kälte und heißer Stabilität gemacht, die schief gekreuzt und zusammengesetzt wird, und vulkanisiert dann durch Hochdruck- und Temperaturform. Aufweitungsgelenke sind in den verschiedenen Rohrleitungssystemen weitverbreitet.
Leistungsmerkmale des Aufweitungsgelenkes
1. Das Aufweitungsgelenk hat hohe interne Dichte, kann Hochdruck- und guten Effekt der elastischen Deformation tragen.
2. Aufweitungsgelenk kann Erschütterung verringern und Geräusche, Konzeption des Produkts sind hell und für Installation und Wartung bequem.
3. Wenn das Aufweitungsgelenk arbeitet, kann es die Strukturgetriebegeräusche verringern und hat starke Erschütterungsabsorptionsfähigkeit
Technische Daten des Aufweitungsgelenkes
|
Hauptdaten des Aufweitungsgelenkes |
||||||
| Nenndurchmesser (DN) | Länge | Axiale Verschiebung (Millimeter) | Horizontale Verschiebung | Ablenkungswinkel | ||
| Millimeter | Zoll | Millimeter | Erweiterung | Kompression | Millimeter | ° (a1+a2) |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15° |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15° |
| 50 | 2 | 105 | 7 | 10 | 10 | 15° |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15° |
| 80 | 3 | 135 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 12 | 19 | 13 | 15° |
| 150 | 6 | 180 | 12 | 20 | 14 | 15° |
| 200 | 8 | 210 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 16 | 25 | 22 | 15° |
| 350 | 14 | 255 | 16 | 25 | 22 | 15° |
| 400 | 16 | 255 | 16 | 25 | 22 | 15° |
| 450 | 18 | 255 | 16 | 25 | 22 | 15° |
| 500 | 20 | 255 | 16 | 25 | 22 | 15° |
| 600 | 24 | 260 | 16 | 25 | 22 | 15° |
Anmerkung: 1. Die speziellen Anforderungen des Aufweitungsgelenkes können entsprechend der Zeichnung des Benutzers besonders angefertigt werden. Flanschstandard ist GB/t9115.1-2000. Verschiedene Flanschstandards (GB, JB, Hektogramm, COLUMBIUM, ANSI, LÄRM, BSEN, N-Düngung, en, JIS, ISO, etc.) können für Produktion vorgewählt werden. Der Gummiball des Aufweitungsgelenkes kann als Naturkautschuk, EPDM, Chloropren-Kautschuk, Butylkautschuk, Butadiengummi, fluororubber, etc. benutzt werden, wenn das Aufweitungsgelenk über DN200 für SuspendierungsWasserversorgung benutzt wird, die Rohrleitung muss örtlich festgelegte Unterstützung oder örtlich festgelegte Unterstützung haben, andernfalls ist das Aufweitungsgelenk mit fallendem Antigerät installiert.
Aufweitungsgelenkdetails stellen dar
Aufweitungsgelenkproduktionsablauf
Können Sie, ein Aufweitungsgelenk machte ist? Lassen Sie uns mit JINGNING sehen.
Es ist sehr wichtig, das passende Aufweitungsgelenk vorzuwählen, die Kompatibilität des Mediums und des vorgewählten Materials des Aufweitungsgelenkes zu verstehen, die Strecke der vollen Temperatur, voller Druck und volles Vakuum, die Menge der Bewegung erfordert und die Größe zwischen den Rohrflanschen. Mit diesen Informationen können JINGNING-Anwendungsingenieure helfen, das ideale Aufweitungsgelenk für jede mögliche Anwendung zu bestimmen.
Aufweitungsgelenkvorteil
1. Fabrikpreis des Aufweitungsgelenkes.
2. 16 Jahre Herstellungserfahrung, 5 Jahre Exporterfahrung.
3. Strenge Qualitätsinspektion, die Qualität übersteigt weit den Industriestandard.
4. Aufweitungsgelenkform hat eine Vielzahl von Spezifikationen, Stützkundenbezogenheit, Soem.
5. Stellen Sie freie Proben des Aufweitungsgelenkes zur Verfügung.
6. Aufweitungsgelenk sind großes auf Lager.
Gemeinsame Anwendung der Aufweitung
Aufweitungsgelenk ist in der Industriechemie, Bau, Wasserversorgung, Entwässerung, Erdöl, Licht und Schwerindustrie, Abkühlung, Hygiene, Warmwasserbereitung, Brandschutz, elektrischer Strom und andere grundlegende Projekte wegen seiner guten umfassenden Leistung weitverbreitet. Aufweitungsgelenk kann von den verschiedenen Materialien, wie säurebeständiges, Alkali beständig, rostfest, Antialtern, rostfester, Antistrahlung, etc. gemacht werden.
FAQ
Q1What das Gummimaterial des Aufweitungsgelenkes?
A1: EPDM, CR, NBR, usw. Es hängt vom Arbeitsbereich und von den Medien ab.
Q2: Galvaized der Flansch vom Aufweitungsgelenk?
A2: Ja haben wir elektronisches galvanisiert und heißes Bad galvanisierte Flansche. Wir auch haben Flansche gemalt.
Q3: Kann ich eine Probe erhalten?
A3: Von der Ursache. Wir könnten Lieferung auf ausdrücken, durch dem Luftweg oder durch Meer.
Q4: Was ist das MOQ des Aufweitungsgelenkes?
A4: 1-teilig, können Sie es auch erhalten während eine Probe, um unsere Produktqualität zu prüfen, dann können Sie Kaufauftrag zu uns.
