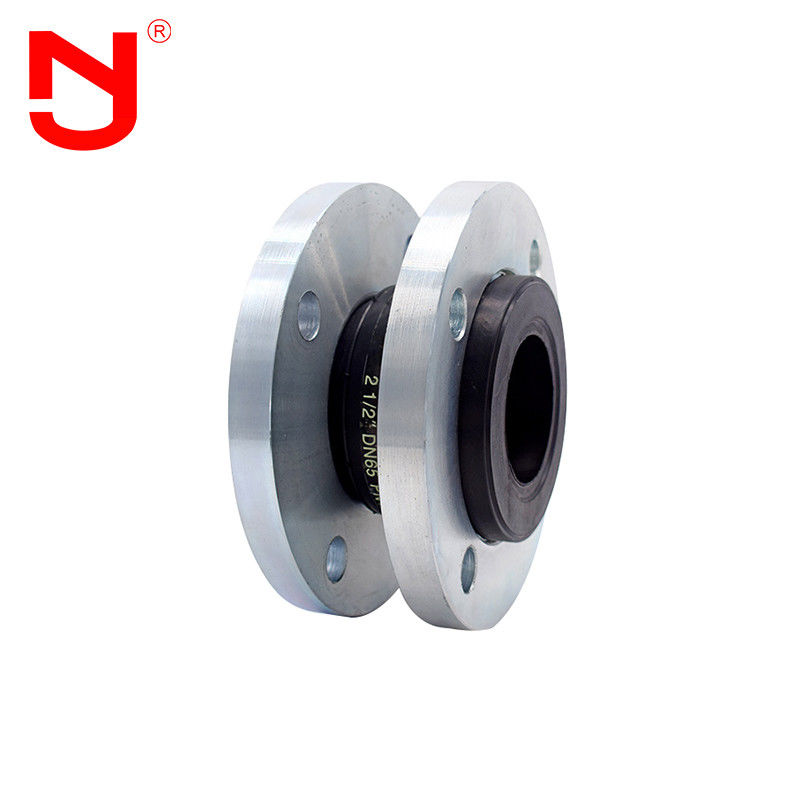

Edelstahl-flexible gemeinsame Rohr-stoßsichere elastische Gummigummirohrverbindung
Flexibles gemeinsames Rohr kann auch genannt werden: flexibles Gummigelenk, weiches Gummigelenk, weiches Gelenk, flexibles Gummigelenk, etc. ist es ein Rohrverbinder mit hoher Elastizität, hoher Luftdichtheit, mittlerem Widerstand und Wetterbeständigkeit. Flexibles gemeinsames Rohr ist eine Art zusammengesetztes Gummirohr, das aus innerer Gummischicht verfasst wird, Gewebeverstärkungsschicht (die Verstärkungsschicht hat mehrschichtigen geriebenen Nylonkord), mittlere Gummischicht, äußere Gummischicht, Ende verstärkter Metallring oder Stahlring und lose Kombination mit Metallflansch oder parallelem Gelenk nach hoher Temperatur und Hochdruckvulkanisierung. Das flexible gemeinsame Rohr nutzt die Vorteile des Gummis, wie hohe Elastizität, hoher Gaswiderstand, mittlerer Widerstand-, Wetterbeständigkeits- und Strahlungswiderstand aus. Es kann die Erschütterung und die Geräusche der Rohrleitung verringern und kompensiert die thermische Expansion und die kalte Kontraktion, die durch Temperaturwechsel verursacht werden.
Leistungsmerkmale des flexiblen gemeinsamen Rohres
1. Das flexible gemeinsame Rohr hat die Vorteile des Bändchens, der leichten, guten Elastizität und der bequemen Installation und der Wartung.
2. Nach Installation kann das flexible gemeinsame Rohr die Seitenteil-, axiale und eckigeverschiebung absorbieren, die durch die Erschütterung der Rohrleitung verursacht wird und wird nicht durch die nicht konzentrische Rohrleitung und nicht den parallelen Flansch begrenzt.
3. Nachdem das flexible gemeinsame Rohr installiert ist, können die Geräusche, die durch die Erschütterung der Rohrleitungswasserpumpe verursacht werden, verringert werden, und die Erschütterungsabsorptionsfähigkeit ist stark.
4. Das innere nahtlose flexible gemeinsame Hochdruckrohr kann das ätzende Medium am Abfressen der inneren Wand des Gummigelenkes in der hohen Temperatur, die beständig sind, im sauren beständigen Alkali und in der beständigen Rohrleitung des Öls effektiv verhindern und verbessert die Nutzungsdauer.
Technische Daten des flexiblen gemeinsamen Rohres
|
Hauptdaten des flexiblen gemeinsamen Rohres |
||||||
| Nenndurchmesser (DN) | Länge | Axiale Verschiebung (Millimeter) | Horizontale Verschiebung | Ablenkungswinkel | ||
| Millimeter | Zoll | Millimeter | Erweiterung | Kompression | Millimeter | ° (a1+a2) |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15° |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15° |
| 50 | 2 | 105 | 7 | 10 | 10 | 15° |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15° |
| 80 | 3 | 135 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 12 | 19 | 13 | 15° |
| 150 | 6 | 180 | 12 | 20 | 14 | 15° |
| 200 | 8 | 210 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 16 | 25 | 22 | 15° |
| 350 | 14 | 255 | 16 | 25 | 22 | 15° |
| 400 | 16 | 255 | 16 | 25 | 22 | 15° |
| 450 | 18 | 255 | 16 | 25 | 22 | 15° |
| 500 | 20 | 255 | 16 | 25 | 22 | 15° |
| 600 | 24 | 260 | 16 | 25 | 22 | 15° |
Anmerkung: 1. Die speziellen Anforderungen des flexiblen gemeinsamen Rohres können entsprechend der Zeichnung des Benutzers besonders angefertigt werden. Flanschstandard ist GB/t9115.1-2000. Verschiedene Flanschstandards (GB, JB, Hektogramm, COLUMBIUM, ANSI, LÄRM, BSEN, N-Düngung, en, JIS, ISO, etc.) können für Produktion vorgewählt werden. Der Gummiball des flexiblen gemeinsamen Rohres kann als Naturkautschuk, EPDM, Chloropren-Kautschuk, Butylkautschuk, Butadiengummi, fluororubber, etc. benutzt werden, wenn das flexible gemeinsame Rohr über DN200 für SuspendierungsWasserversorgung benutzt wird, die Rohrleitung muss örtlich festgelegte Unterstützung oder örtlich festgelegte Unterstützung haben, andernfalls ist das flexible gemeinsame Rohr mit fallendem Antigerät installiert.
Flexible gemeinsame Rohrdetails stellen dar
Flexibler gemeinsamer Rohrproduktionsablauf
Können Sie, ein flexibles gemeinsames Rohr machte ist? Lassen Sie uns mit JINGNING sehen.
Es ist sehr wichtig, die Kompatibilität zwischen dem Medium des flexiblen gemeinsamen Rohres und des vorgewählten flexiblen gemeinsamen Rohrmaterials zu kennen, die Strecke der vollen Temperatur, voller Druck und volles Vakuum, die erforderliche Bewegung des flexiblen gemeinsamen Rohres und die Größe zwischen Rohrflanschen, wenn man das passende flexible gemeinsame Rohr vorwählt. Mit diesen Informationen können Jingning-Anwendungsingenieure helfen, das ideale flexible gemeinsame Rohr für jede mögliche Anwendung zu bestimmen.
Flexibler gemeinsamer Rohrvorteil
1. Fabrikpreis des flexiblen gemeinsamen Rohres.
2. 16 Jahre Herstellungserfahrung, 5 Jahre Exporterfahrung.
3. Strenge Qualitätsinspektion, die Qualität übersteigt weit den Industriestandard.
4. Flexible gemeinsame Rohrform hat eine Vielzahl von Spezifikationen, Stützkundenbezogenheit, Soem.
5. Stellen Sie freie Proben des flexiblen gemeinsamen Rohres zur Verfügung.
6. Flexibles gemeinsames Rohr sind großes auf Lager.
Flexible gemeinsame Rohranwendung
Flexible gemeinsame Rohre sind in den verschiedenen Rohrleitungssystemen, wie der Verbindung von flexiblen gemeinsamen Rohren mit Pumpen und Ventile, Brandbekämpfungseinrichtung und Rohrleitungen mit großer Erschütterung weitverbreitet. Rohre mit häufigen Änderungen der Hitze und der Kälte. Sie wird hauptsächlich für Fernwasser und Abwasseranheben und -transport, Wasser der Wasserversorgung und des Abkühlens verteilendes des Wärmekraftwerks, Rohrleitungstransport der Hüttenindustrie, Kondensatwasser, chemische Industrie, Abkühlen und Verdünnung der petrochemischen Industrie und flexible Verbindung zwischen den langen und der kurzen Entfernung Rohrleitungen in anderen Industrien verwendet. Weil das flexible gemeinsame Rohr hohe Verschleißfestigkeit hat, ist es auch für alle Industrien der granulierter und pulvriger und des Gases niedrigen Temperatur passend.
FAQ
Q1What das Gummimaterial des flexiblen gemeinsamen Rohres?
A1: EPDM, CR, NBR, usw. Es hängt vom Arbeitsbereich und von den Medien ab.
Q2: Galvaized der Flansch vom flexiblen gemeinsamen Rohr?
A2: Ja haben wir elektronisches galvanisiert und heißes Bad galvanisierte Flansche. Wir auch haben Flansche gemalt.
Q3: Kann ich eine Probe erhalten?
A3: Von der Ursache. Wir könnten Lieferung auf ausdrücken, durch dem Luftweg oder durch Meer.
Q4: Was ist das MOQ des flexiblen gemeinsamen Rohres?
A4: 1-teilig, können Sie es auch erhalten während eine Probe, um unsere Produktqualität zu prüfen, dann können Sie Kaufauftrag zu uns.
