Korrosionsbeständiges einzelnes Bereich-Verbindungsstück-flexible gemeinsame Expansions-Bälge
Gemeinsame Expansion kann auch genannt werden: flexibles Gummigelenk, weiches Gummigelenk, weiches Gelenk, flexibles Gummigelenk, gemeinsame Expansion etc. ist ein Rohrverbinder mit hoher Elastizität, hoher Luftdichtheit, mittlerem Widerstand und Wetterbeständigkeit. Gemeinsame Expansion ist eine Art zusammengesetztes Gummirohr, das aus innerer Gummischicht verfasst wird, Gewebeverstärkungsschicht (die Verstärkungsschicht hat mehrschichtigen geriebenen Nylonkord), mittlere Gummischicht, äußere Gummischicht, Ende verstärkter Metallring oder Stahlring und lose Kombination mit Metallflansch oder parallelem Gelenk nach hoher Temperatur und Hochdruckvulkanisierung. Die gemeinsame Expansion nutzt die Vorteile des Gummis, wie hohe Elastizität, hoher Gaswiderstand, mittlerer Widerstand-, Wetterbeständigkeits- und Strahlungswiderstand aus. Gemeinsame Expansion kann die Erschütterung und die Geräusche der Rohrleitung verringern und kompensiert die thermische Expansion und die kalte Kontraktion, die durch Temperaturwechsel verursacht werden.
Leistungsmerkmale der gemeinsamen Expansion
1. Die gemeinsame Expansion hat die Vorteile der kleinen, leichten, guten Duktilität und der bequemen Installation und der Wartung.
2. Gemeinsame Expansionsinstallation kann horizontalen, Radial-, eckigen Ausgleich verursachen, wird nicht begrenzt durch die Rohrsteckermitte, Flanschunebene fahrbahn.
3. Wenn die gemeinsame Expansion arbeitet, kann sie die Strukturgetriebegeräusche verringern und hat starke Erschütterungsabsorptionsfähigkeit.
Technische Daten der gemeinsamen Expansion
| Hauptdaten der gemeinsamen Expansion |
| Nenndurchmesser (DN) |
Länge |
Axiale Verschiebung (Millimeter) |
Horizontale Verschiebung |
Ablenkungswinkel |
| Millimeter |
Zoll |
Millimeter |
Erweiterung |
Kompression |
Millimeter |
° (a1+a2) |
| 32 |
1 1/4 |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 1/2 |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
2 1/2 |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Anmerkung: 1. Die speziellen Anforderungen der gemeinsamen Expansion können entsprechend der Zeichnung des Benutzers besonders angefertigt werden. Flanschstandard ist GB/t9115.1-2000. Verschiedene Flanschstandards (GB, JB, Hektogramm, COLUMBIUM, ANSI, LÄRM, BSEN, N-Düngung, en, JIS, ISO, etc.) können für Produktion vorgewählt werden. Der Gummiball der gemeinsamen Expansion kann als Naturkautschuk, EPDM, Chloropren-Kautschuk, Butylkautschuk, Butadiengummi, fluororubber, etc. benutzt werden, wenn die gemeinsame Expansion über DN200 für SuspendierungsWasserversorgung verwendet wird, die Rohrleitung muss örtlich festgelegte Unterstützung oder örtlich festgelegte Unterstützung haben, andernfalls ist die gemeinsame Expansion mit fallendem Antigerät installiert.

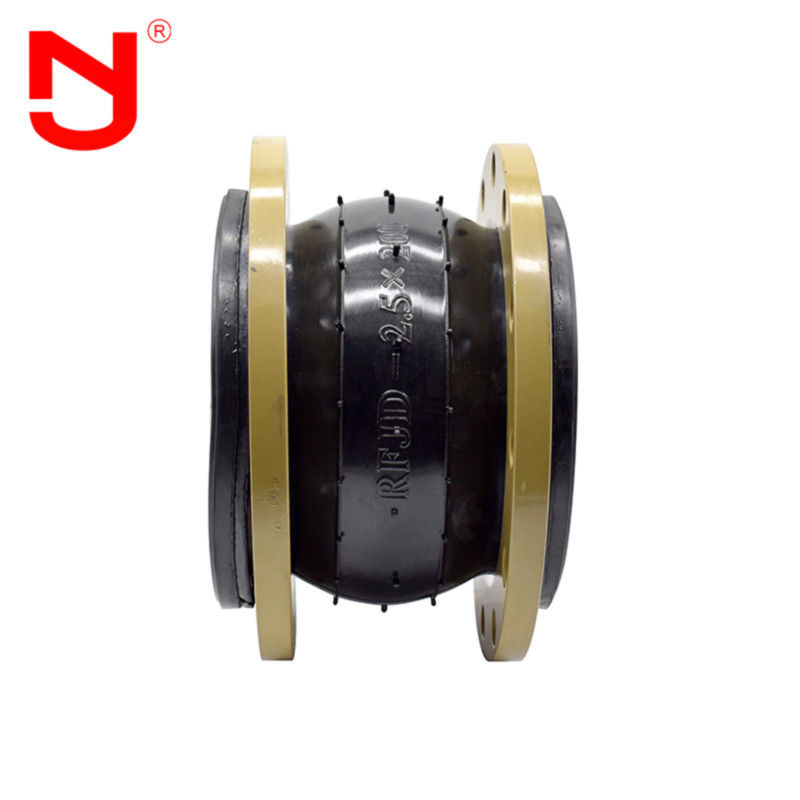

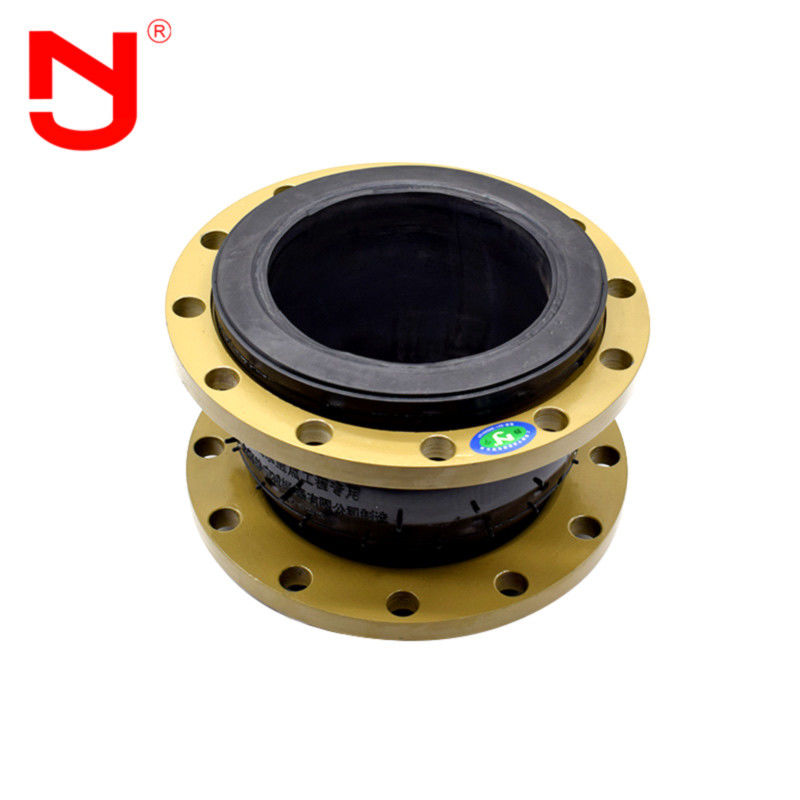

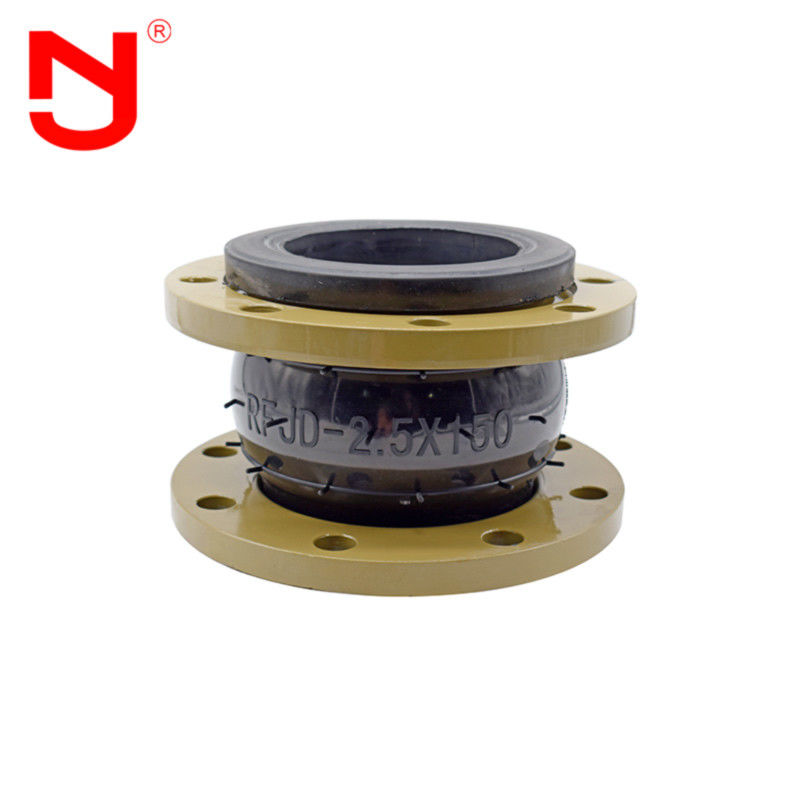

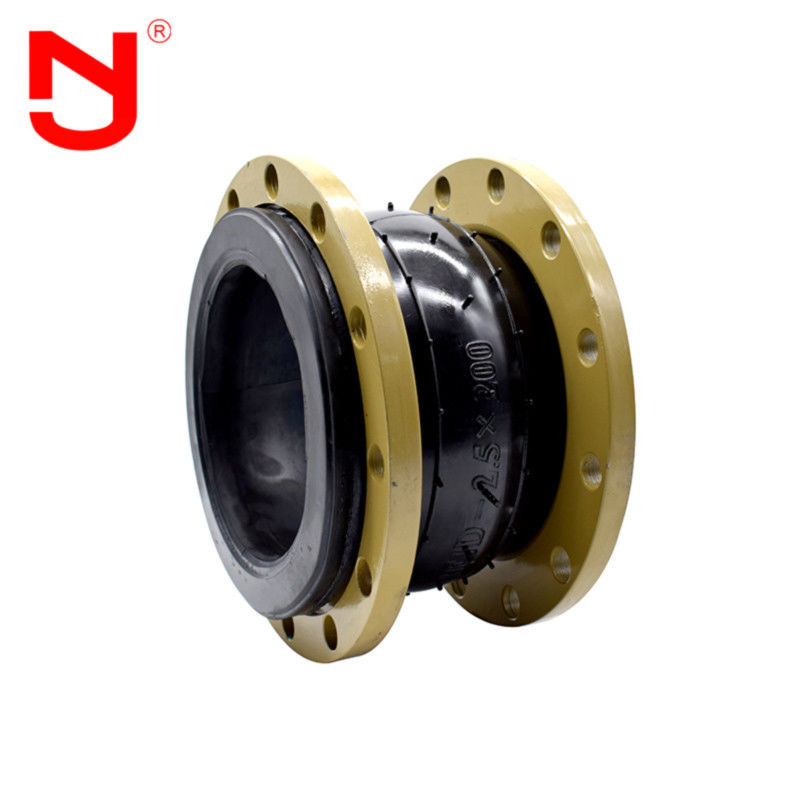

Gemeinsame Expansionsdetails stellen dar
Gemeinsamer Expansionsproduktionsablauf
Können Sie, eine gemeinsame gemachte Expansion ist? Lassen Sie uns mit JINGNING sehen.
Es ist sehr wichtig, die Kompatibilität zwischen dem Medium der gemeinsamen Expansion und des vorgewählten Expansionsgummimaterials zu kennen, die Strecke der vollen Temperatur, voller Druck und volles Vakuum, die erforderliche Bewegung der gemeinsamen Expansion und die Größe zwischen Rohrflanschen, wenn man das passende flexible gemeinsame Rohr vorwählt. Mit diesen Informationen können JINGNING-Anwendungsingenieure helfen, die ideale gemeinsame Expansion für jede mögliche Anwendung zu bestimmen.
Gemeinsamer Expansionsvorteil
1. Fabrikpreis der gemeinsamen Expansion.
2. 16 Jahre Herstellungserfahrung, 5 Jahre Exporterfahrung.
3. Strenge Qualitätsinspektion, die Qualität übersteigt weit den Industriestandard.
4. Gemeinsame Expansionsform hat eine Vielzahl von Spezifikationen, Stützkundenbezogenheit, Soem.
5. Stellen Sie freie Proben der gemeinsamen Expansion zur Verfügung.
6. Gemeinsame Expansion sind großes auf Lager.
Gemeinsame Expansionsanwendung
Gemeinsame Expansionen sind in den verschiedenen Rohrleitungssystemen, wie der Verbindung von gemeinsamen Expansionen mit Pumpen und Ventile, Brandbekämpfungseinrichtung und Rohrleitungen mit großer Erschütterung weitverbreitet. Rohre mit häufigen Änderungen der Hitze und der Kälte. Gemeinsame Expansion wird hauptsächlich für Fernwasser und Abwasseranheben und -transport, Wasser der Wasserversorgung und des Abkühlens verteilendes des Wärmekraftwerks, Rohrleitungstransport der Hüttenindustrie, Kondensatwasser, chemische Industrie, Abkühlen und Verdünnung der petrochemischen Industrie und flexible Verbindung zwischen den langen und der kurzen Entfernung Rohrleitungen in anderen Industrien verwendet. Weil die gemeinsame Expansion hohe Verschleißfestigkeit hat, ist gemeinsame Expansion auch für alle Industrien der granulierter und pulvriger und des Gases niedrigen Temperatur passend.
FAQ
Q1: Kann die gemeinsame Expansion mit kundengebundenem Logo markiert werden?
A1: Ja kann die gemeinsame Expansion mit Ihrem Logo markiert werden. Wir könnten OEM&ODM-Dienstleistung für gemeinsame Expansion erbringen.
Q2: Was ist die vertrauliche Fugenlängeexpansion?
A2: Die vertrauliche Fugenlängeexpansion kann L130, L152, L203 sein… Wir könnten kundengebundene Länge entsprechend Ihren Anforderungen auch annehmen.
Q3: Können Sie Zeichnungen der gemeinsamen Expansion zur Verfügung stellen?
A3: Ja könnten wir Zeichnungen der gemeinsamen Expansion für Sie zur Verfügung stellen. Treten Sie mit uns bitte in Verbindung, um die Zeichnung der gemeinsamen Expansion zu erhalten.
Q4: Welche Zertifikate der gemeinsamen Expansion können Sie zur Verfügung stellen?
A4: Wir könnten CER, ISO-Zertifikat zur Verfügung stellen für unsere gemeinsame Expansion.
Q5: Können wir eine Probe der gemeinsamen Expansion erhalten?
A5: Ja könnten wir Proben zur Verfügung stellen, damit Sie die Qualität unserer gemeinsamen Expansion prüfen.
Q6: Was ist der Garantiezeitraum der gemeinsamen Expansion?
A6: Wir stellen die Garantie 18 Monate für unsere gemeinsame Expansion zur Verfügung.
