Herkunftsort:
CHINA
Markenname:
JINGNING
Zertifizierung:
CE
Modellnummer:
VSSJAF
Kontakt mit uns
Video
Video
Video

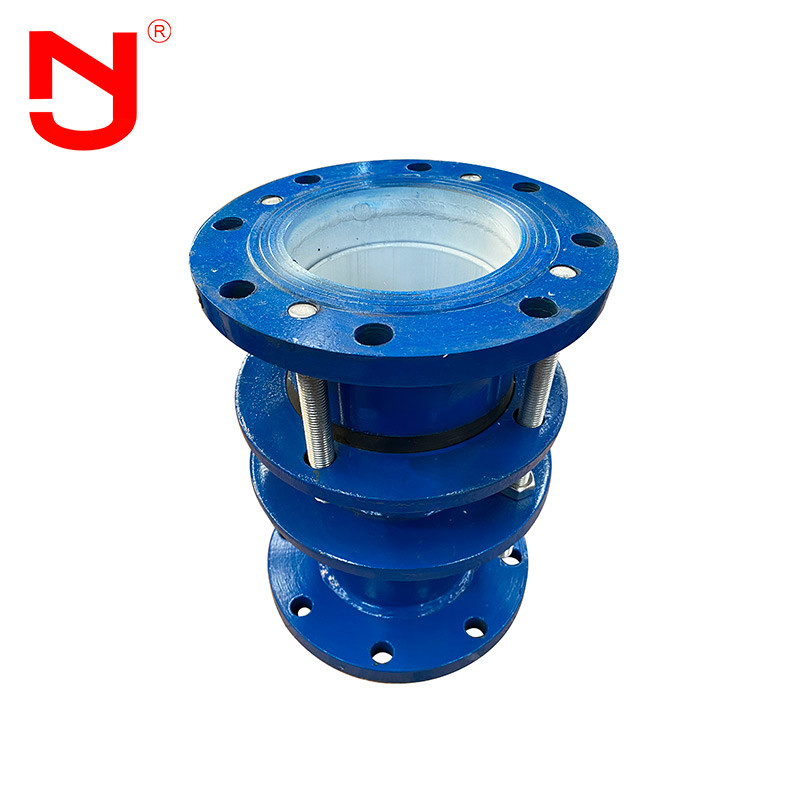

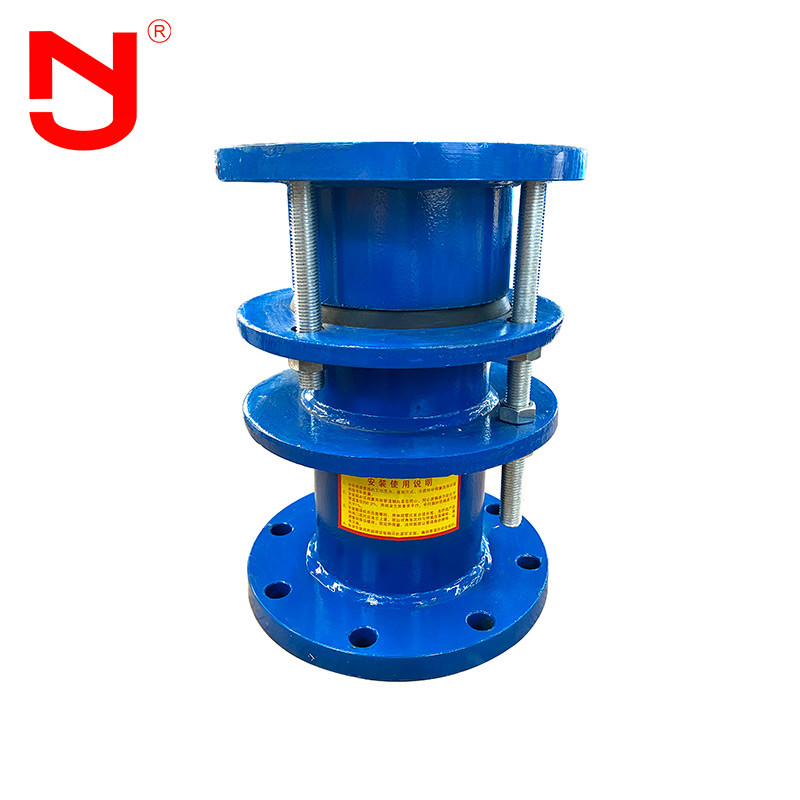

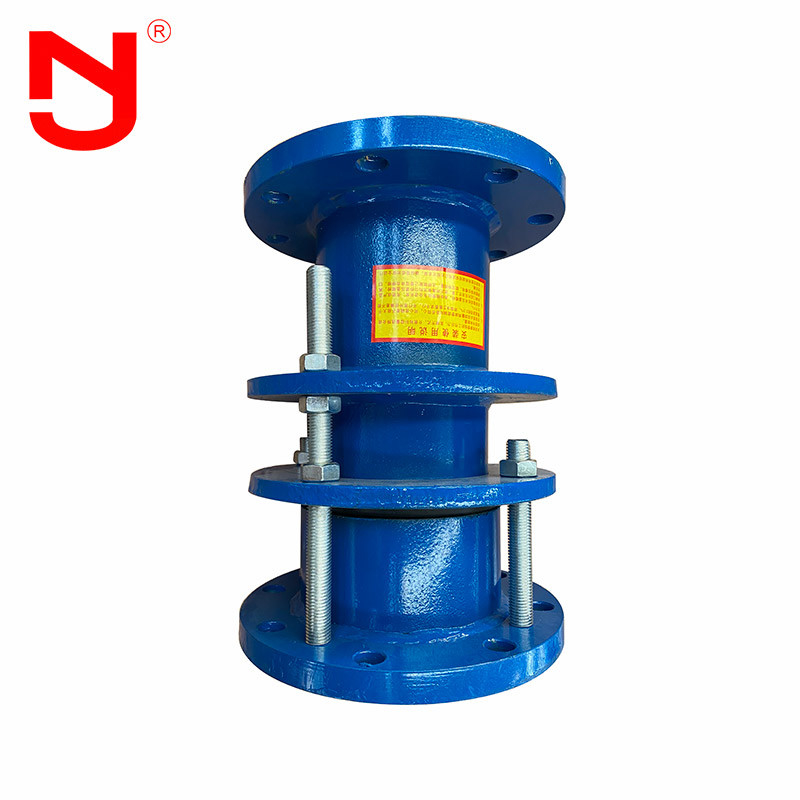

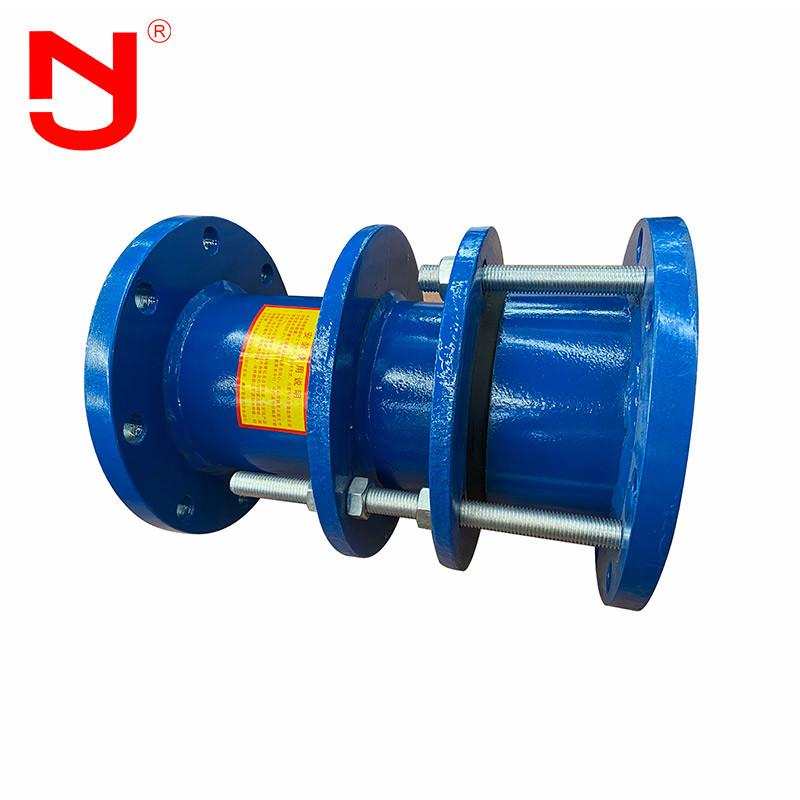

Doppelte Flanschgrenzdehnfuge
Die doppelte Flanschgrenzdehnfuge wird aus Körper, Dichtungsring, Drüse, Expansionskurzschlussrohr und anderen Hauptkomponenten verfasst. Auf der Grundlage von die ursprüngliche Leistung der losen Dehnfuge, wird ein Grenzgerät addiert, und die maximale Expansion wird mit doppelten Nüssen zugeschlossen. Die Rohrleitung kann in die zulässige Expansionsmenge frei erweitern. Sobald sie seine maximale Expansionsmenge übersteigt, spielt sie eine Grenze, um den sicheren Betrieb der Rohrleitung sicherzustellen. Es ist für die Verbindung besonders passend, die mit Erschütterung oder bestimmte Neigung und Drehen in Vorbereitung ist.
Leistung der doppelten Flanschgrenzdehnfuge
1. Es hat die hohe Kompressionskapazität, die Operation der Rohrleitung während der Krustenbewegung sicherzustellen. Hohe Korrosionsbeständigkeit, Dehnfugen werden unterirdisch das ganze Jahr hindurch begraben, und hohe Korrosionsbeständigkeit wird angefordert.
2. Es kann sich axial bewegen, um die thermische Expansion und kalten den Kontraktionsdruck zu beseitigen, die durch Saisonänderungen oder verschiedene Medien verursacht werden. Die Stahldehnfuge wird vom Stahl hergestellt, und das Gummigelenk hat starke Korrosionsbeständigkeit und Flanschverbindung.
3. Einfache Installation und Wartung, unnötiges Problem im Schweißverfahren vermeiden. Spezieller Designprozess wird angenommen, um den Grenzbolzen zu verstärken, um die Rohrleitungsoperation zuverlässiger zu machen.
Doppelte Flanschgrenzdehnfugestruktur
Technische Daten der doppelten Flanschgrenzdehnfuge
| Hauptdaten der doppelten Flanschgrenzdehnfuge | ||||||||||
|
Nominal iameter DN |
Extern Durchmesser Dw |
Länge |
Compen - sation △L |
Verbindungsmaß des Flansches | ||||||
| 0.6Map | 1.0Map | |||||||||
| L | L1 | D | D1 | n-tun Sie | D | D1 | n-tun Sie | |||
| 65 | 76 | 340 | 105 | 50 | 160 | 130 | 4-Φ14 | 185 | 145 | 4-Φ18 |
| 80 | 89 | 190 | 150 | 4-Φ18 | 200 | 160 | 8-Φ18 | |||
| 100 | 108 | 210 | 170 | 220 | 180 | 8-Φ18 | ||||
| 114 | 220 | 180 | 8-Φ18 | |||||||
| 125 | 133 | 265 | 200 | 8-Φ18 | 250 | 210 | 8-Φ18 | |||
| 140 | 250 | 210 | 8-Φ18 | |||||||
| 150 | 159 | 375 | 225 | 8-Φ18 | 285 | 240 | 8-Φ22 | |||
| 168 | 285 | 240 | 8-Φ22 | |||||||
| 200 | 219 | 321 | 280 | 340 | 295 | 8-Φ22 | ||||
| 250 | 273 | 375 | 335 | 12-Φ18 | 395 | 350 | 12-Φ22 | |||
| 300 | 325 | 350 | 130 | 65 | 440 | 395 | 12-Φ22 | 445 | 400 | 12-Φ22 |
| 350 | 377 | 490 | 445 | 505 | 460 | 16-Φ26 | ||||
| 400 | 426 | 540 | 495 | 16-Φ22 | 565 | 515 | 16-Φ26 | |||
| 450 | 480 | 595 | 550 | 615 | 565 | 20-Φ26 | ||||
| 500 | 530 | 645 | 600 | 20-Φ22 | 670 | 620 | 20-Φ26 | |||
| 600 | 630 | 775 | 705 | 20-Φ26 | 780 | 725 | 20-Φ30 | |||
| 700 | 720 | 860 | 810 | 24-Φ26 | 895 | 840 | 24-Φ30 | |||
| 800 | 820 | 590 | 220 | 130 | 950 | 920 | 24-Φ30 | 1015 | 950 | 24-Φ33 |
| 900 | 920 | 1075 | 1020 | 1115 | 1050 | 28-Φ33 | ||||
| 1000 | 1020 | 1175 | 1120 | 28-Φ30 | 1230 | 1160 | 28-Φ36 | |||
| 1200 | 1220 | 1405 | 1340 | 32-Φ33 | 1455 | 1380 | 32-Φ40 | |||
| 1400 | 1420 | 1630 | 1500 | 36-Φ36 | 1675 | 1590 | 36-Φ42 | |||
| 1500 | 1520 | 1730 | 1660 | 36-Φ36 | 36-Φ42 | |||||
| 1600 | 1620 | 1830 | 1760 | 40-Φ40 | 1915 | 1820 | 40-Φ48 | |||
| 1810 | 1820 | 2045 | 1970 | 44-Φ42 | 2115 | 2020 | 44-Φ48 | |||
| 2000 | 2020 | 2265 | 2180 | 48-Φ42 | 2320 | 2230 | 48-Φ48 | |||
| 2200 | 2220 | 2475 | 2390 | 52-Φ42 | 2550 | 2440 | 52-Φ56 | |||
| 2400 | 2420 | 2685 | 2600 | 56-Φ42 | 2760 | 2650 | 60-Φ56 | |||
| 2600 | 2620 | 600 | 240 | 140 | 2905 | 2810 | 60-Φ48 | 2960 | 3070 | 64-Φ56 |
| 2800 | 2820 | 3115 | 3020 | 64-Φ48 | 3180 | 3290 | 68-Φ60 | |||
| 3000 | 3020 | 3315 | 3220 | 68-Φ48 | 3405 | |||||
| 3200 | 3220 | 3525 | 3430 | 72-Φ48 | ||||||
| 3400 | 3420 | 3735 | 3640 | 76-Φ48 | ||||||
| 3600 | 3620 | 3970 | 3860 | 80-Φ56 | ||||||
Anmerkung: Doppelte Flanschgrenzdehnfuge ist- für die Verbindung beider Seiten mit Flansch passend. Während der Installation justieren Sie die Verbindungslänge beider Enden des Produktes, ziehen Sie die Drüsenbolzen der Reihe nach und die Grenznüsse zu justieren fest. Auf diese Art kann die Rohrleitung frei erweitern, die Expansion zuschließen und stellt den sicheren Betrieb der Rohrleitung sicher.
Doppelter Flanschgrenzdehnfugeproduktionsablauf
Doppelter Flanschgrenzdehnfugevorteil
1. Der Produktpreis ist der Preis ab Werk.
2. 18 Jahre Herstellungserfahrung und 5 Jahre Exporterfahrung.
3. Strenge Qualitätsinspektion, die Qualität übersteigt weit den Industriestandard.
4. Die Form hat eine Vielzahl von Spezifikationen und von Stützkundenbezogenheit und von Soem.
5. Stellen Sie Proben kostenlos zur Verfügung
6. Es gibt eine große Menge des Inventars.
Doppelte Flanschgrenzdehnfugeanwendung
Im Installationsprozeß der doppelten Flanschgrenzdehnfuge, wenn die Temperaturwechsel oder die Rohrleitung vibriert, kann es die Rolle des Expansionsausgleiches spielen. Im Falle des Durchsickerns kann die Verschiebung der Dichtung nicht kompensiert werden. Zweitens ist die Installation und die Zerlegung des Produktes sehr bequem, schloss die Herstellung es an die Wasserversorgung und die Entwässerungsrohrleitung und -Wasserturm an, der große Hilfe für die Installation und die Zerlegung der Wasserpumpe und -Wasserzählers zur Verfügung stellt.
