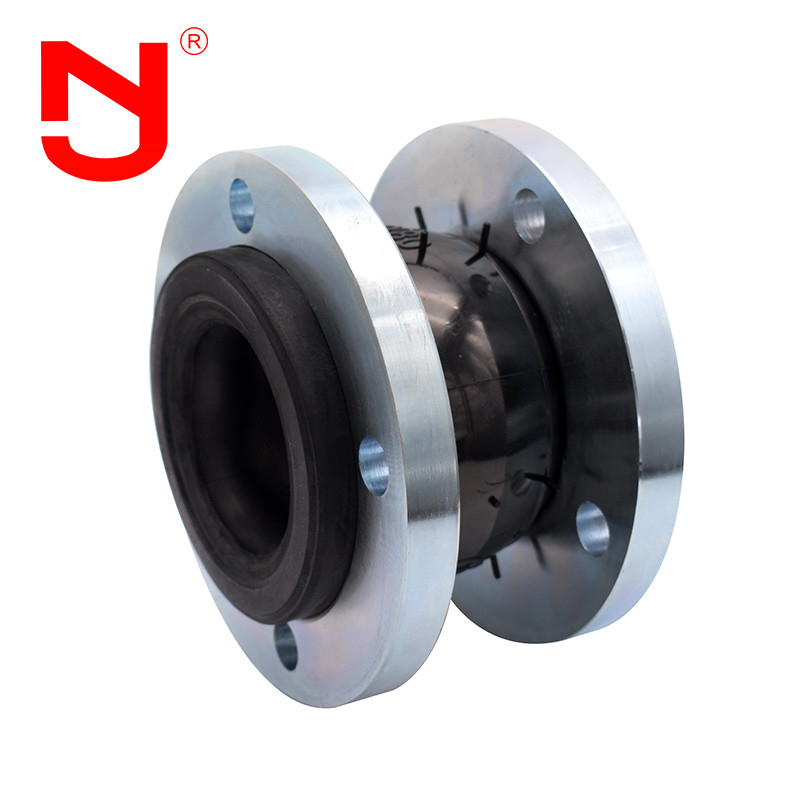

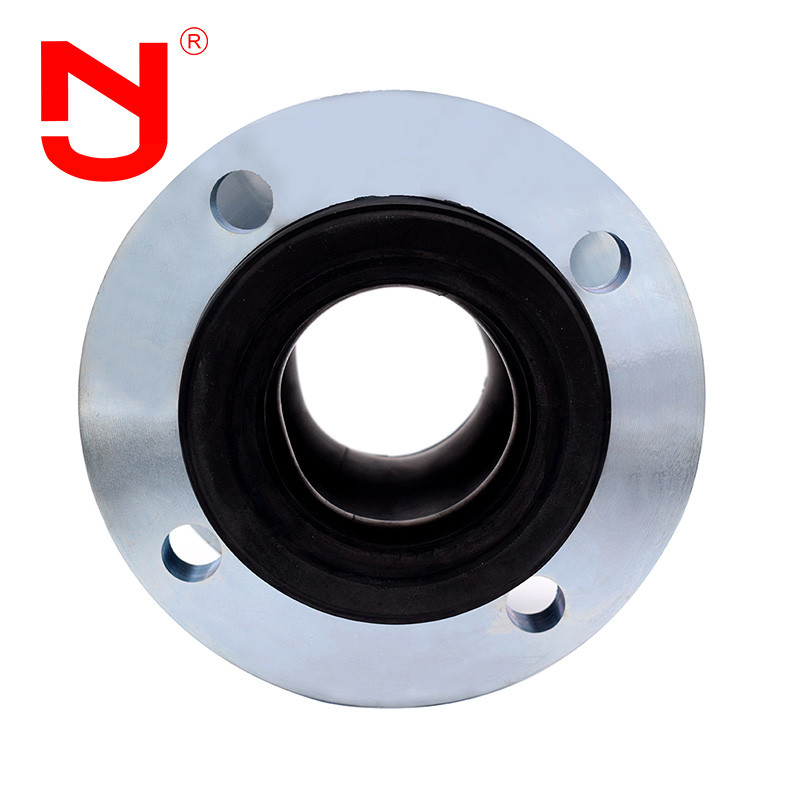

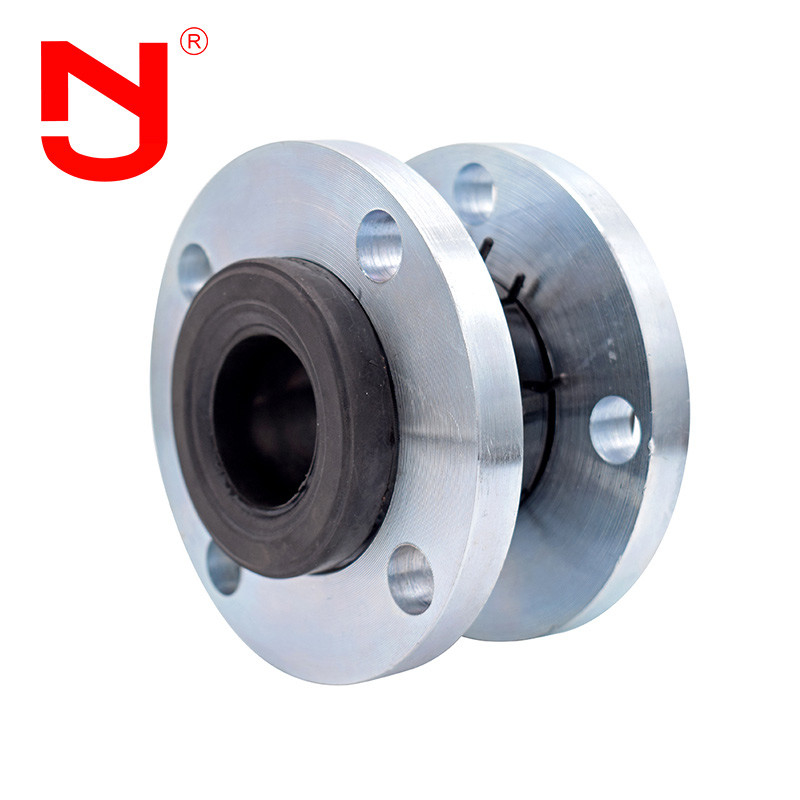

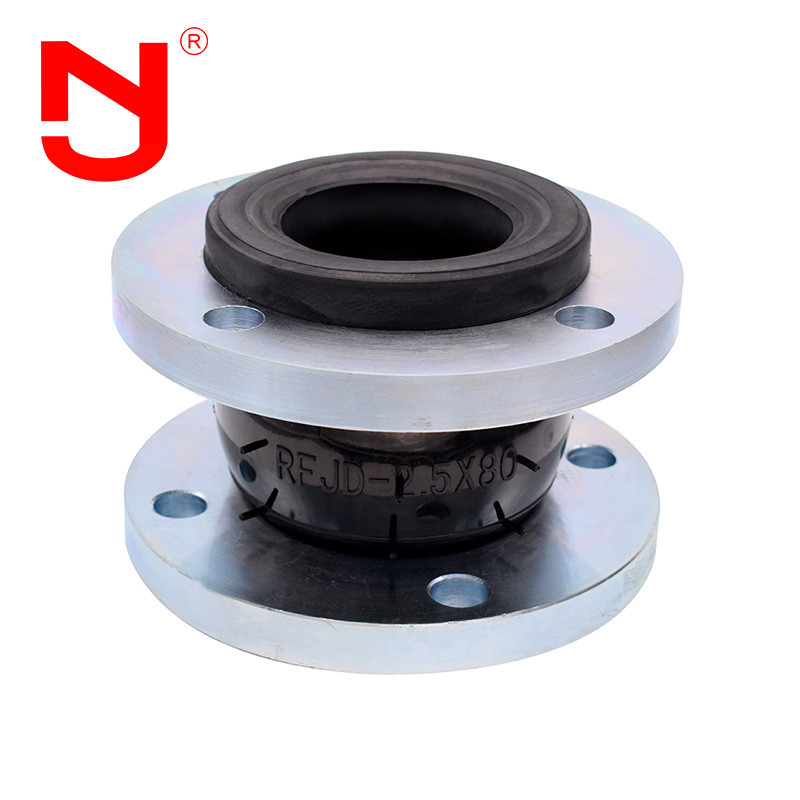

DN50 EPDM Einkugel Gummi Expansionsgelenk SS304 Metall Flanke Expansionsgelenk
Flankenvergrößerungsgewindekann auch genannt werden: Vergrößerungsgelenk, flexible Gelenk, Rohrvergrößerungsgelenk, flexible Steckverbinder. es ist ein Rohrstecker mit hoher Elastizität, hoher Luftdichte,mittlere Widerstandsfähigkeit und Wetterbeständigkeit.Flankenvergrößerungsgewindeist eine Art Verbundkautschukrohr, das aus einer inneren Gummischicht, einer Stoffverstärkungsschicht (die Verstärkungsschicht besteht aus mehrschichtiger abgeschraubter Nylonleine), einer mittleren Gummischicht besteht,Außenschicht aus Gummi, endverstärkter Metallring oder Stahlring und lose Kombination mit Metallflansche oder Parallelverbindung nach Hochtemperatur- und Hochdruckvulkanierung.FlanschverbindungNutzt die Vorteile von Kautschuk wie hohe Elastizität, hohe Gasfestigkeit, mittlere Widerstandsfähigkeit, Wetterbeständigkeit und Strahlungsbeständigkeit.Flankenvergrößerungsgewindekann die Schwingungen und den Lärm der Rohrleitung reduzieren und die durch Temperaturänderungen verursachte thermische Ausdehnung und kalte Kontraktion ausgleichen.
Leistungsmerkmale der Flanschverbindung
Flankenvergrößerung bieten eine hohe Leistung, Zuverlässigkeit und Langlebigkeit, wodurch die Anlagensicherheit und die mechanische Integrität der Anlagen verbessert werden.Aufgrund des Einsatzes speziell entwickelter Produkte in starre Rohrleitungen,Flankenvergrößerungsgewindein der Lage sind:
1. Verringern Sie die Verschiebung
2. Verbessert die thermische Stabilität
3- Verzögerungen des Systems durch thermische Schwankungen, Lastbelastungen, Pumpendruckschwankungen und Sedimentverschleiß
Technische Daten vonFlanschverbindung
|
Hauptdaten für die Flankenvergrößerung
|
| Nominaler Durchmesser ((DN)) |
Länge |
Ausrüstungsschnitt (mm) |
Horizontale Verschiebung |
Abbiegungswinkel |
| mm |
Zoll |
mm |
Erweiterung |
Komprimierung |
mm |
(a1+a2) ° |
| 32 |
Ein Viertel |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 1/2 |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
Zwei und eine Hälfte |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Anmerkung: 1. Die speziellen Anforderungen an die Flansche können nach der Zeichnung des Benutzers angepasst werden.BSEN, NF, EN, JIS, ISO usw.) für die Produktion ausgewählt werden können.mit Flankenverbindungkann als Naturkautschuk, EPDM, Chlorproprenkautschuk, Butylkautschuk, Butadienkautschuk, Fluorkautschuk usw. verwendet werden, wenn diemit Flankenverbindung für die Wasserversorgung in Suspension über DN200 verwendet wird, muss die Rohrleitung eine feste Stütze oder feste Stütze haben, andernfallsmit Flankenverbindungmüssen mit einer Sturzschutzvorrichtung versehen sein.
Flankenvergrößerungsgewinde Einzelheiten zeigen
FlankenvergrößerungsgewindeProduktionsfluss
Weißt du, wie man ein Flanschverbindungsgerät herstellt?
Es ist sehr wichtig, die geeignetenFlanschverbindung, um die Kompatibilität des Mediums und des ausgewählten Materials der flängeförmigen Vergrößerung, den Bereich der vollen Temperatur, des vollen Drucks und des vollen Vakuums, die erforderliche Bewegung zu verstehen,und die Größe zwischen den RohrflanschenMit diesen Informationen können die Anwendungsingenieure von JINGNING helfen, die ideale Flanschverbindung für jede Anwendung zu bestimmen.
Flanken-Erweiterungsgewinde Anwendung
Flankenverbindungen werden in verschiedenen Pipeline-Systemen weit verbreitet, z. B. für die Verbindung vonFlanschverbindung- mit Pumpen und Ventilen, Feuerlöschgeräten und Rohrleitungen mit starken Schwingungen; - mit häufigen Wärme- und Kältewechseln; - mit Flankenverbindungen;wird hauptsächlich für die Entwässerung und den Transport von Wasser und Klärwasser, für die Wasserversorgung und Kühlung von Stromkreislaufwasser von Wärmekraftwerken, für den Rohrleitungsverkehr der Metallindustrie verwendet,Kondenswasser, chemische Industrie, Kühlung und Verdünnung der petrochemischen Industrie und flexible Anbindung von Fern- und Kurzleitungen in anderen Industriezweigen.Weil die Flansche erweitern Gelenk hat eine hohe Verschleißfestigkeit, flanged expand joint ist auch für alle Industriezweige von granular und pulverförmigen und Gas niedrigem Temperatur geeignet.
Häufig gestellte Fragen
Q1: Was ist das Gummimaterial vonFlanken ausbreiten?
A1: EPDM, CR, NBR usw. Das hängt von der Arbeitsumgebung und den Arbeitsmedien ab.
F2: Welcher Arbeitsdruck wird vonFlanken ausbreiten?
A2:Der Arbeitsdruck kann 1,0 Mpa, 1,6 Mpa, 2,5 Mpa betragen.
F3: Kann ich eine Probe bekommen?
A3: Aus gutem Grund. Wir können die Lieferung per Express, per Luft oder per See vornehmen.
F4: Was ist die Betriebstemperatur von fLanged erweitern Joint?
A4:Die Betriebstemperatur beträgt -20°C bis 100°C.
