Herkunftsort:
China
Markenname:
JINGNING
Zertifizierung:
CE、ZTC
Modellnummer:
JDZ
Kontakt mit uns
Video
Video
Video

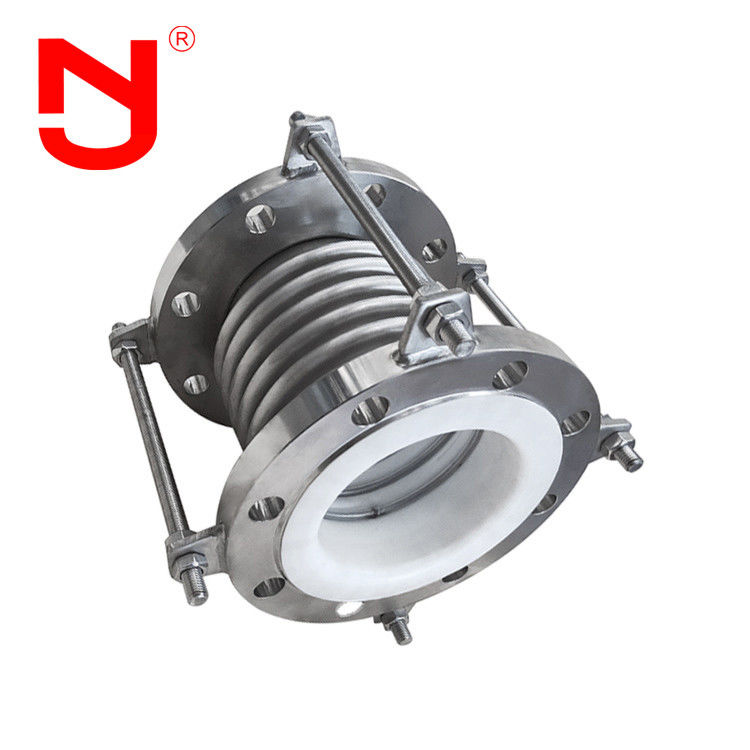

SS316 Hochtemperaturbeständiges PTFE-ausgekleidetes Metall-Expansionsgewinde
PTFE-ausgekleidete Metall-Expansionsverbindung ist eine Vorrichtung mit Expansions- und Kontraktionsfunktion,vorwiegend mit dem Verformungs- und Ausdehnungsprinzip von Wellrohren zur Anpassung und Verformung von Rohrleitungen oder Ausrüstungsmodellen, die eine Last erfordernDie wirksame Ausdehnung und Kontraktionsdeformation des Arbeitskörpers des Wellrohrs wird genutzt, um die durch thermische Ausdehnung und Kontraktion der Rohrleitungen verursachten Dimensionsänderungen zu absorbieren.Leitungen, Behälter usw., oder um die axiale, seitliche und winkelförmige Verschiebung von Rohrleitungen, Leitungen, Behältern usw. auszugleichen.
Leistung vonPTFE-ausgekleidete Metall-Erweiterungsgelenke
Durch die Ausdehnung und Biegung von Bälgen kompensiert das flexible Ausdehnungsgelenk die Rohrleitung axial,Querschnitts- und Winkelrichtung.Erweiterung nach untenkann folgende Aufgaben erfüllen:
1Das Ptfe-Verbundwerk absorbiert die axialen, Quer- und Winkelthermischen Verformungen der Rohrleitung.
2PTFE-Gelenkte Metallvergrößerungsgelenke können die Vibration der Anlagen absorbieren und den Einfluss der Vibration der Anlagen auf die Pipeline verringern.
3Die PTFE-Gelenkschicht kann die durch Erdbeben und Erdrutsche verursachte Verformung der Pipeline absorbieren.
Technischer Parameter vonPTFE-ausgekleidete Metall-Erweiterungsgelenke
|
Durchmesser (mm)
|
Druckgrad |
Verfügbare Fläche der Schläuche (cm2)
|
Maximale Größe des Außendurchmessers
|
Länge |
|||
|
1.0 |
1.6 |
2.5 |
Flansche
|
Schlauch
|
|||
|
32
|
20/26
|
18/63
|
15/98
|
16
|
225
|
160/250
|
264/280
|
|
40
|
20/24
|
18/89
|
15/98
|
23
|
244
|
164/259
|
269/289
|
|
50
|
20/70
|
18/70
|
Die Kommission
|
37
|
259
|
172/276
|
282/306
|
|
65
|
26/44
|
22/55
|
15/138
|
55
|
270
|
215/294
|
300/322
|
|
80
|
34/33
|
28/41
|
19/68
|
81
|
284
|
240/338
|
344/366
|
|
100
|
40/75
|
35/93
|
25/54
|
121
|
304
|
235/317
|
323/345
|
|
125
|
38/59
|
34/74
|
29/117
|
180
|
334
|
282/314
|
316/342
|
|
150
|
40/62
|
34/78
|
29/92
|
257
|
364
|
282/339
|
338/367
|
|
200
|
59/52
|
53/58
|
46/65
|
479
|
442
|
340/402
|
402/426
|
|
250
|
87/35
|
79/39
|
48/78
|
769
|
507
|
393/459
|
493/399
|
|
300
|
87/37
|
79/41
|
71/47
|
1105
|
562
|
464/525
|
564/565
|
|
350
|
87/44
|
79/48
|
71/45
|
1307
|
622
|
509/564
|
609/604
|
|
400
|
87/43
|
79/47
|
71/47
|
1611
|
562
|
522/566
|
622/628
|
|
450
|
87/37
|
79/41
|
47/75
|
1972
|
700
|
403/498
|
503/523
|
|
500
|
87/68
|
79/75
|
71/45
|
2445
|
760
|
431/523
|
531/554
|
|
600
|
87/85
|
79/94
|
71/82
|
3534
|
835
|
478/548
|
578/588
|
|
700
|
87/77
|
79/85
|
71/103
|
4717
|
1110
|
490
|
590
|
|
800
|
102/102
|
94/112
|
71/95
|
5822
|
1265
|
502
|
602
|
|
900
|
102/97
|
94/107
|
80/123
|
7620
|
1186
|
/
|
698
|
|
1000
|
102/105
|
94/106
|
82/117
|
9043
|
1286
|
/
|
692
|
PTFE-ausgekleidete Metall-Erweiterungsgelenke Einzelheiten zeigen
Herstellungsprozess vonPTFE-ausgekleidete Metall-Erweiterungsgelenke
Weißt du, wie man eine hohe QualitätPTFE-ausgekleidete Metall-ErweiterungsgelenkeWir wollen mal mit JINGNING sprechen.
PTFE-ausgekleidete Metall-Erweiterungsgelenkekann je nach Bedarf in verschiedene Arten verarbeitet werden
Jingning verfügt über mehr als 17 Jahre Erfahrung in der Herstellung von flexiblen Expansionsverbindungen, Gummi-Expansionsverbindungen, Metallbälgenverbindungen, Demontageverbindungen,Rohrleitungen und andere Rohrverbindungen für Industriezwecke. Die bErweiterungerfüllt die internationalen Normen wie GB, ISO, DIN, ANSI, BS, JIS und die besonderen Anforderungen der Kunden.
PTFE-ausgekleidete Metall-ErweiterungsgelenkeVorteile
1. PTFE-ausgekleidete Metall-Erweiterungsgelenke ist der Preis ab Werk
2. 17 Jahre Erfahrung in der Fertigung, 5 Jahre Erfahrung im Export
3. Die bErweiterunghat eine strenge Qualitätskontrolle, und die Qualität übersteigt weit den Industriestandard.
4. Verschiedene Spezifikationen vonErweiterungAnpassung der Formbasis und OEM
5. frei bErweiterungProben
6. Große Lagerbestände vonErweiterung
PTFE-ausgekleidete Metall-Erweiterungsgelenke Anwendung
Aufgrund seiner Flexibilität bErweiterungkann die Temperaturdifferenzverformung oder andere Verformungen zwischen Ausrüstung und Rohrleitung kompensieren, Vibrationen verhindern, den Schub der Rohrleitung auf die Ausrüstung verringern,und an die ungleichmäßige Ablagerung des Ölbehälters anpassenDie Ausdehnungsschrauben können in der chemischen Industrie, der Ölverarbeitung, der Elektrizität, der leichten Industrie, der Atomenergie, der Metallurgie, der Maschinenindustrie, der Instrumentenindustrie, der Schifffahrt, der Luftfahrt und anderen Bereichen weit verbreitet sein.Mit der breiten Anwendung von Stromleitung und Wärmeleitung in Industrie und Zivilbereich, ist der Bedarf an Bläschen immer größer.
Häufig gestellte Fragen
F1:Kann das PTFE-ausgekleidete Metall-Expansionsgewinde mit einem individuellen Logo gekennzeichnet werden?
A1:Ja, es kann mit Ihrem Logo gekennzeichnet werden. Wir könnten OEM & ODM-Service anbieten.
Q2: Was ist das?Welche Länge hat das Ptfe-Verbundwerk?
A2:Die Länge von Angesicht zu Angesicht kann L130, L152, L203 sein... Wir können auch angepasste Länge nach Ihren Anforderungen akzeptieren.
F3:Kannst du Zeichnungen von PTFE-ausgekleideten Metall-Expansionsverbindungen liefern?
A3:Ja, wir könnten Zeichnungen für Sie liefern. Bitte kontaktieren Sie uns, um die Zeichnung vonErweiterung.
Q4:Welche Zertifikate von PTFE ausgekleidet Metall Expansionsgemeinschaft Können Sie dafür sorgen?
A4:Wir könnten CE, ISO-Zertifikate liefern.
F5:Können wir eine Probe von PTFE-ausgekleideten Metall-Expansionsverbindungen bekommen?
A5:Ja, wir können Ihnen Proben zur Qualitätsprüfung zur Verfügung stellen.
