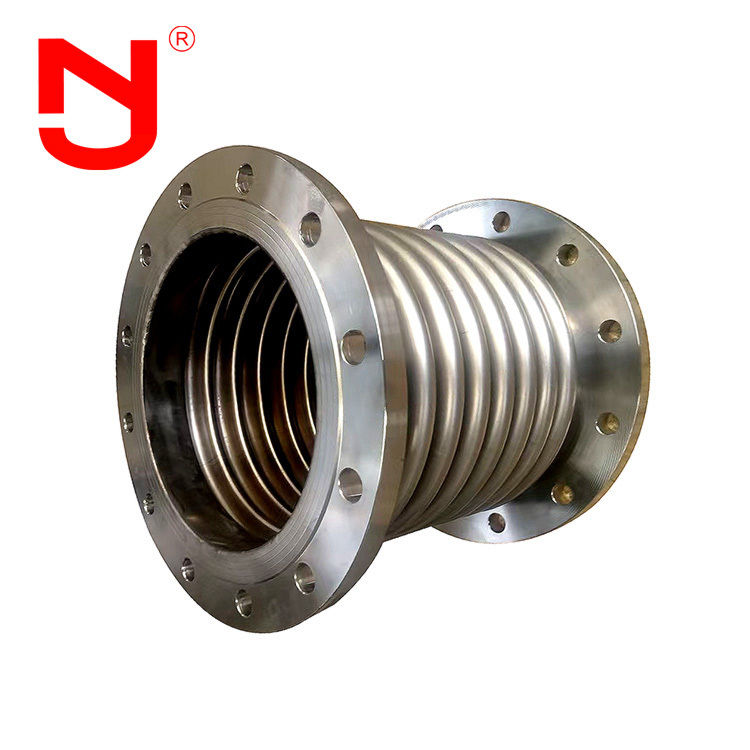

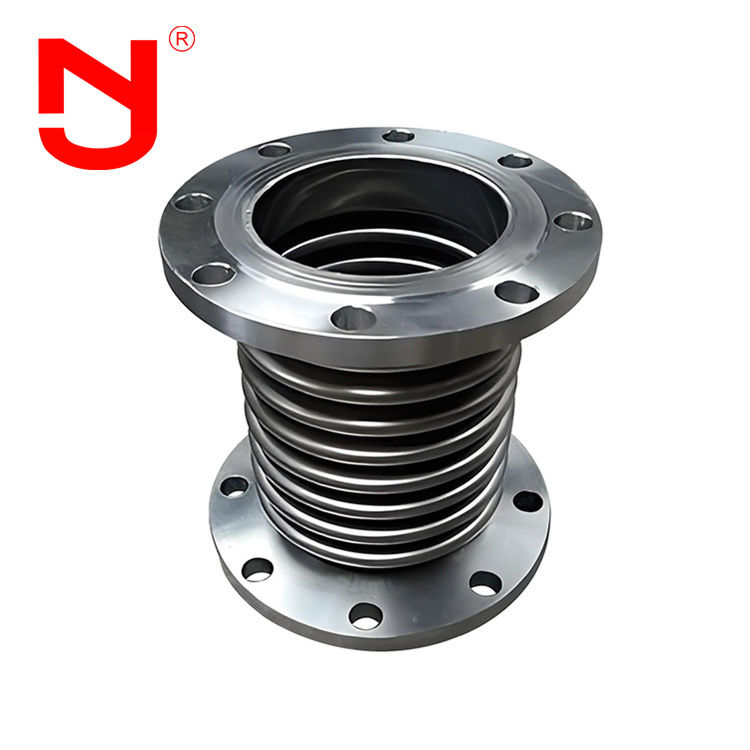

Balgflansch SS316 Hochtemperatur-Beständigkeit Rohrausdehnungsfuge
Balgflansch ist ein vorgeflanschtes flexibles Verbindungsstück, das hauptsächlich aus Edelstahl 316 besteht. Es absorbiert Wärmeausdehnung, Vibrationen und Bewegungen in Rohrleitungssystemen und hält gleichzeitig dem Druck stand. Es wurde speziell entwickelt, um dem kontinuierlichen Hochtemperaturbetrieb standzuhalten, da SS316 oxidationsbeständig ist und seine Festigkeit bei erhöhten Temperaturen beibehält.
Eigenschaften des Balgflansches
- Kompensiert die axiale, transversale und winklige thermische Verformung der Absorptionsleitung.
- Die Ausdehnung und Kontraktion des Wellrohrkompensators erleichtert die Installation und Demontage von Ventilrohrleitungen.
- Absorbiert Geräte-Vibrationen und reduziert die Auswirkungen von Geräte-Vibrationen auf Rohrleitungen.
- Absorbiert die Verformung von Rohrleitungen, die durch Erdbeben und Setzungen verursacht werden.
Technische Parameter des Balgflansches
|
Hauptdaten des Balgflansches
|
|
|
Druckstufe
(Mpa) |
Verfügbare Fläche des Balgs
(c㎡)
|
Max. Außendurchmesser
(mm)
|
Länge
(mm)
|
| 1.0 |
1.6 |
2.5 |
Flansch
|
Rohr
|
|
32
|
20/26
|
18/63
|
15/98
|
16
|
225
|
160/250
|
264/280
|
|
40
|
20/24
|
18/89
|
15/98
|
23
|
244
|
164/259
|
269/289
|
|
50
|
20/70
|
18/70
|
15/106
|
37
|
259
|
172/276
|
282/306
|
|
65
|
26/44
|
22/55
|
15/138
|
55
|
270
|
215/294
|
300/322
|
|
80
|
34/33
|
28/41
|
19/68
|
81
|
284
|
240/338
|
344/366
|
|
100
|
40/75
|
35/93
|
25/54
|
121
|
304
|
235/317
|
323/345
|
|
125
|
38/59
|
34/74
|
29/117
|
180
|
334
|
282/314
|
316/342
|
|
150
|
40/62
|
34/78
|
29/92
|
257
|
364
|
282/339
|
338/367
|
|
200
|
59/52
|
53/58
|
46/65
|
479
|
442
|
340/402
|
402/426
|
|
250
|
87/35
|
79/39
|
48/78
|
769
|
507
|
393/459
|
493/399
|
|
300
|
87/37
|
79/41
|
71/47
|
1105
|
562
|
464/525
|
564/565
|
|
350
|
87/44
|
79/48
|
71/45
|
1307
|
622
|
509/564
|
609/604
|
|
400
|
87/43
|
79/47
|
71/47
|
1611
|
562
|
522/566
|
622/628
|
|
450
|
87/37
|
79/41
|
47/75
|
1972
|
700
|
403/498
|
503/523
|
|
500
|
87/68
|
79/75
|
71/45
|
2445
|
760
|
431/523
|
531/554
|
|
600
|
87/85
|
79/94
|
71/82
|
3534
|
835
|
478/548
|
578/588
|
|
700
|
87/77
|
79/85
|
71/103
|
4717
|
1110
|
490
|
590
|
|
800
|
102/102
|
94/112
|
71/95
|
5822
|
1265
|
502
|
602
|
|
900
|
102/97
|
94/107
|
80/123
|
7620
|
1186
|
/
|
698
|
|
1000
|
102/105
|
94/106
|
82/117
|
9043
|
1286
|
/
|
692
|
Hinweis: Wenn das Medium Öl, saure oder alkalische Substanzen enthält und besondere Anforderungen an die Betriebstemperatur bestehen, können Sie es durch Zusendung eines Schreibens oder einer Zeichnung anpassen. Bitte geben Sie dies bei der Bestellung an.
Balgflansch Details anzeigen
Herstellungsverfahren des Balgflansches
Wissen Sie, wie ein hochwertiger Balgflansch hergestellt wird? Lassen Sie uns mit JINGNING sehen.
Balgflansch kann je nach Bedarf in verschiedene Typen verarbeitet werden
◆ Balgflansch Balgkörper: Edelstahl 304, 316L.
◆ Balgflansch Flanschmaterialien: Q235 Kohlenstoffstahl, Edelstahl 304, 316L.
Jingning verfügt über mehr als 17 Jahre Erfahrung in der Konstruktion und Herstellung von flexiblen Ausdehnungsfugen, Gummi-Ausdehnungsfugen, Metallbalg-Verbindungen, Demontageverbindungen, Rohrleitungen und anderen industriellen Rohrverbindungen. Der Balg-Ausdehnung erfüllt die internationalen Standards wie GB, ISO, DIN, ANSI, BS, JIS und die besonderen Anforderungen der Kunden.
Balgflansch Vorteile
1. Balgflansch ist der Fabrikpreis
2. 17 Jahre Erfahrung in der Herstellung, 5 Jahre Exporterfahrung
3. Die Balg-Ausdehnung unterliegt einer strengen Qualitätskontrolle, und die Qualität übertrifft den Industriestandard bei weitem.
4. Verschiedene Spezifikationen der Balg-Ausdehnung Formbasis-Anpassung und OEM
5. Kostenlose Balg-Ausdehnung Muster
6. Großer Bestand an Balg-Ausdehnung
Balgflansch Anwendung
Aufgrund seiner Flexibilität kann die Balg-Ausdehnung die Temperaturdifferenzverformung oder andere Verformungen zwischen Ausrüstung und Rohrleitung ausgleichen, Vibrationen verhindern, den Schub der Rohrleitung auf die Ausrüstung reduzieren und sich an die ungleichmäßige Setzung des Öltankfundaments anpassen. Die Balg-Ausdehnung kann in der chemischen Industrie, der Erdölraffinerie, der Elektrizitätswirtschaft, der Leichtindustrie, der Atomenergie, der Metallurgie, dem Maschinenbau, der Instrumentierung, dem Schiffbau, der Luft- und Raumfahrt und anderen Bereichen weit verbreitet eingesetzt werden. Mit der breiten Anwendung von Stromleitungen und Wärmeleitungen in Industrie und Zivilbereich steigen die Anforderungen an die Balg-Ausdehnung immer mehr.
Unsere Dienstleistungen
1. 24-Stunden-Online
2. Kostenlose Muster werden bereitgestellt
3. Unterstützung der Anpassung
4. Bereitstellung von Zeichnungen
5. Mehrere Zahlungsarten zur Auswahl
6. Werksinspektion (Material, Spezifikationen, Menge, Druck, Verpackung)
7. Lange Garantiezeit
8. Geeignete Verpackung für den Transport
FAQ
Q1:Kann der Balgflansch mit einem kundenspezifischen Logo versehen werden?
A1:Ja, er kann mit Ihrem Logo versehen werden. Wir können OEM- und ODM-Service anbieten.
Q2:Wie lang ist die Länge von Angesicht zu Angesicht des Balgflansches?
A2:Die Länge von Angesicht zu Angesicht kann L130, L152, L203... betragen. Wir können auch eine kundenspezifische Länge nach Ihren Anforderungen akzeptieren.
Q3:Können Sie Zeichnungen des Balgflansches zur Verfügung stellen?
A3:Ja, wir können Ihnen Zeichnungen zur Verfügung stellen. Bitte kontaktieren Sie uns, um die Zeichnung der Balg-Ausdehnung zu erhalten.
Q4:Können wir ein Muster des Balgflansches erhalten?
A4:Ja, wir können Ihnen Muster zur Verfügung stellen, um die Qualität zu testen.
