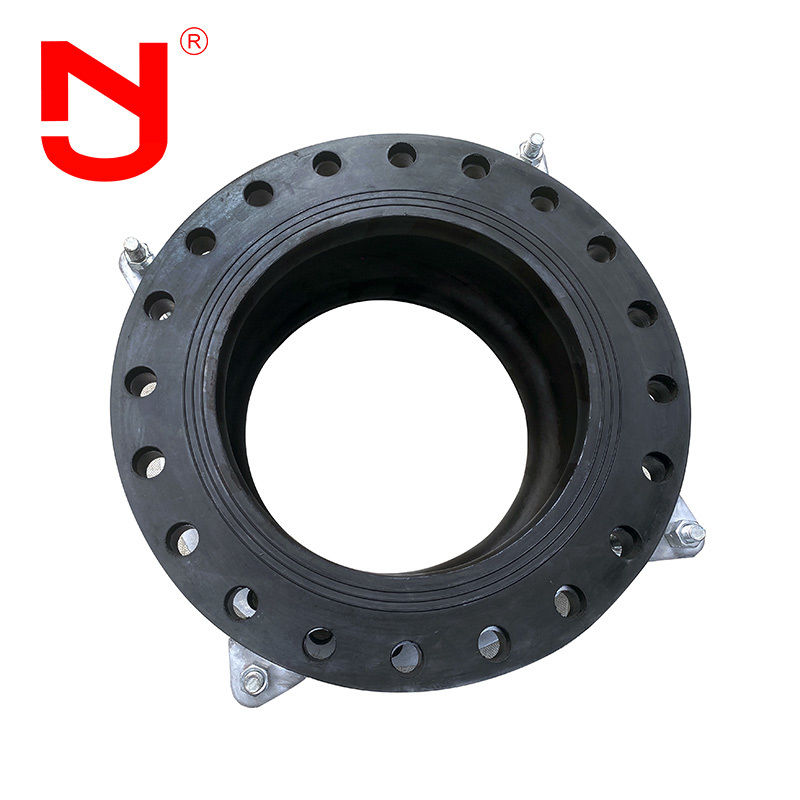

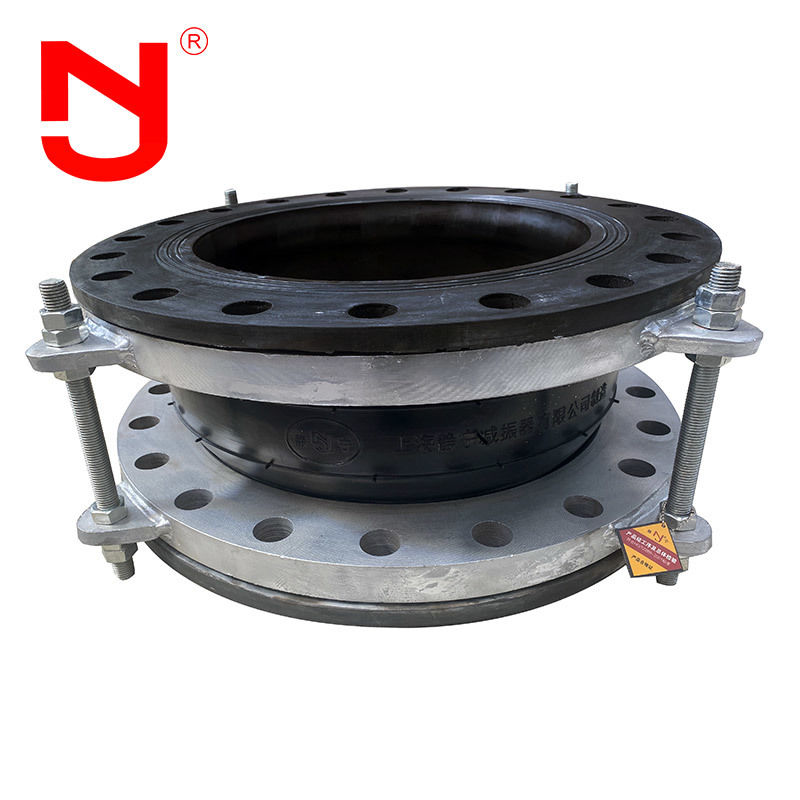

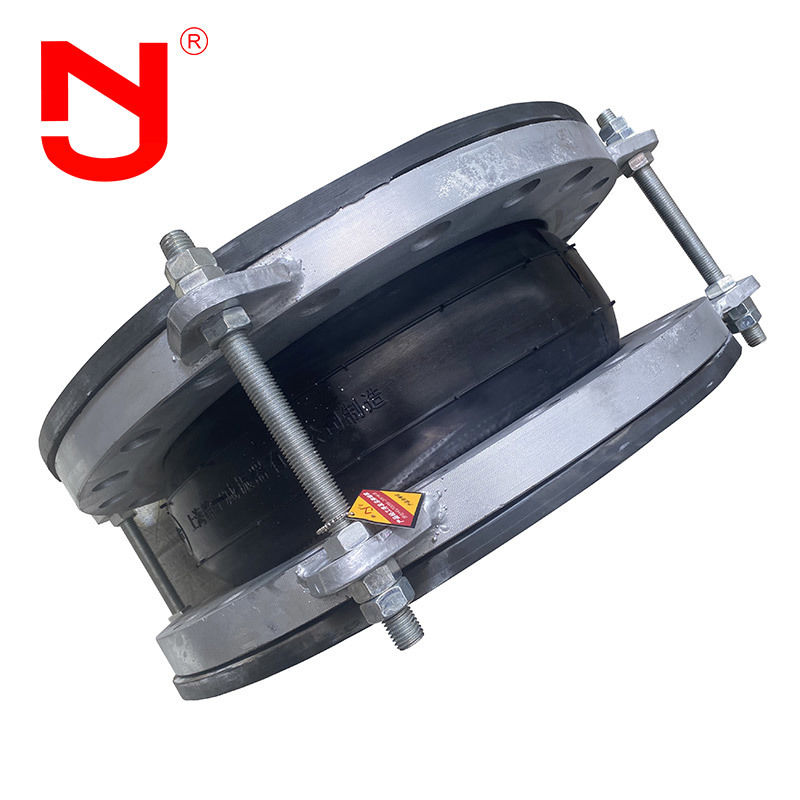

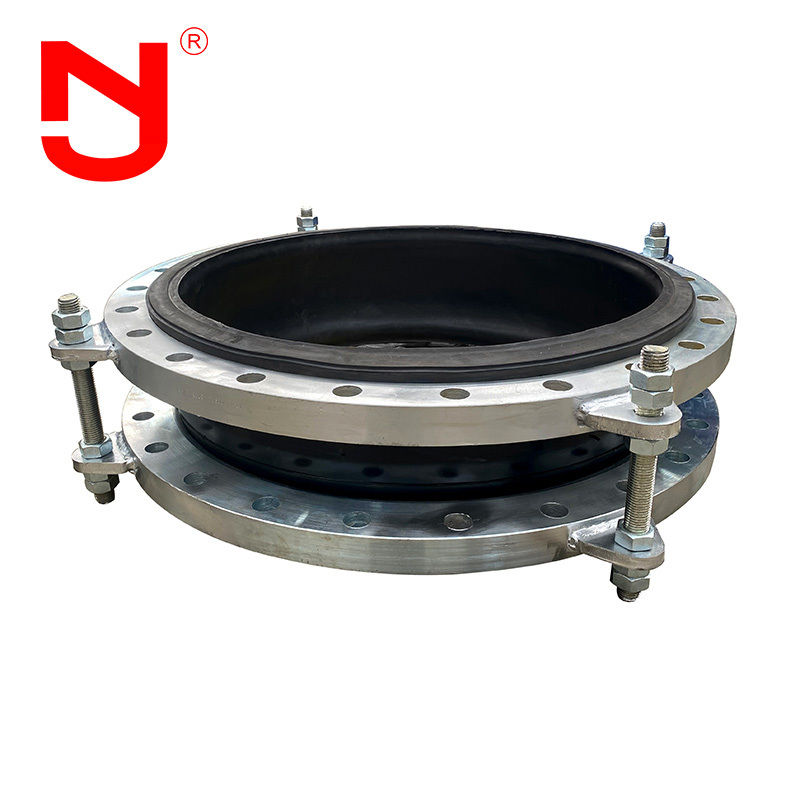

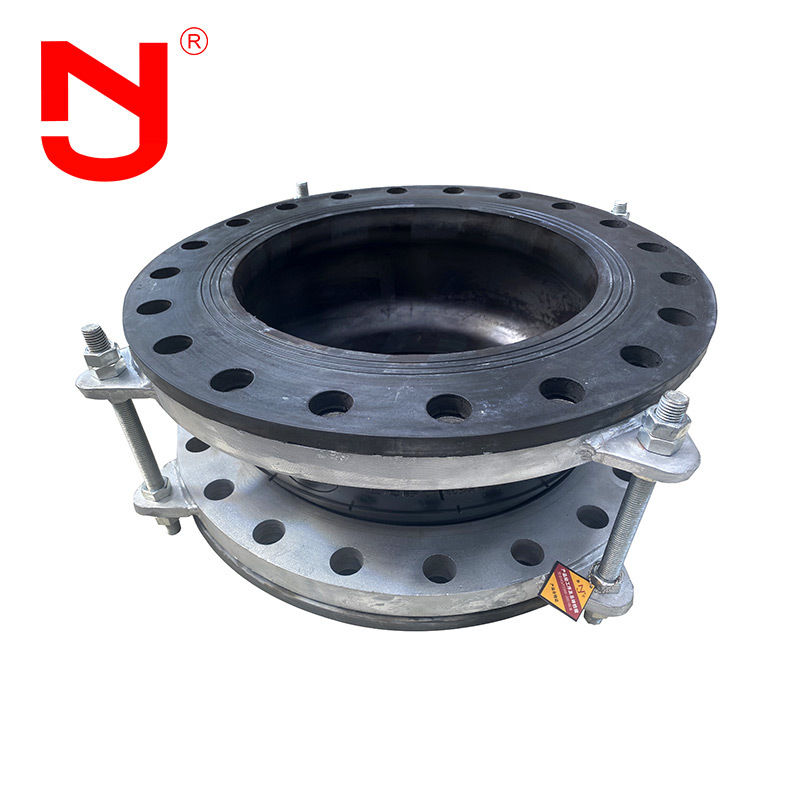

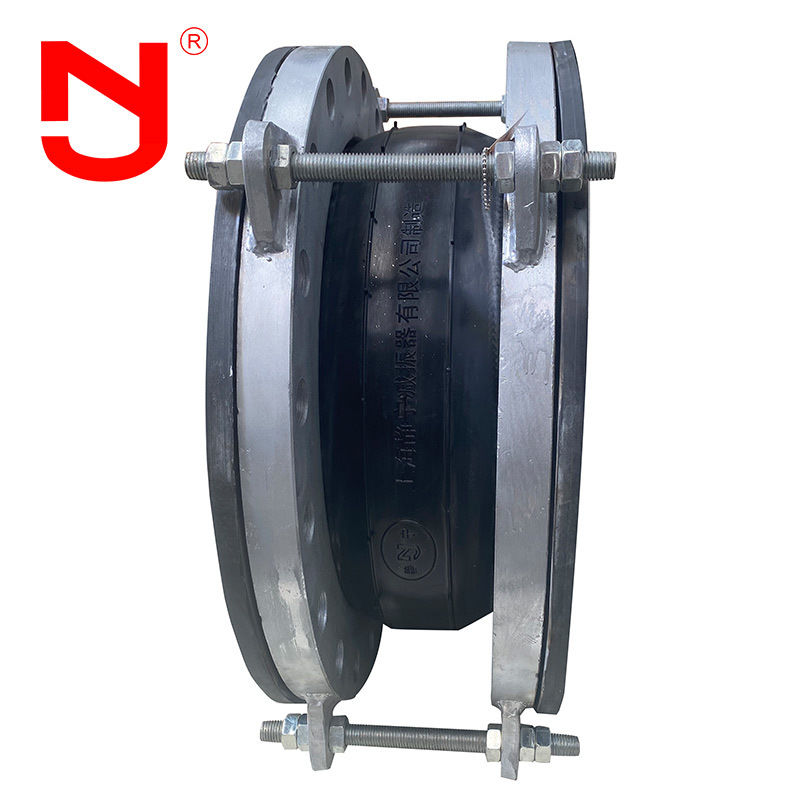

Breitbogen-Flexible Gummi-Verbindungsstück Katalog Hersteller Spezialisiert Kundenspezifisch
Produktbeschreibung
Breitbogen-Flexible Gummi-Verbindungsstück ist ein Hochleistungs-Rohrverbinder, der für die Aufnahme komplexer Verschiebungskompensation und Schwingungsisolierung in anspruchsvollen Industrie- und Engineering-Anwendungen konzipiert wurde. Entwickelt mit einer verstärkten Gummi-Bogenstruktur, bietet er außergewöhnliche Flexibilität und ermöglicht es, axiale, laterale und winkelige Verschiebungen, die durch Wärmeausdehnung, mechanische Schwingungen oder Rohrausrichtung verursacht werden, zu absorbieren. Dieses Design minimiert die Spannungskonzentration auf angeschlossene Geräte wie Pumpen und Ventile, reduziert gleichzeitig die Geräuschübertragung und verlängert die Lebensdauer des Systems.
Leistungsmerkmale
1. Hohe Flexibilität
Passen Sie die Größe, Form und Dicke der Verstärkungsschicht des Verbindungsstücks an die Bedürfnisse an
2. Vielfältige Verstärkungsmaterialien
Handgewickelte Gummiverbindungen können eine Vielzahl von Verstärkungsmaterialien verwenden, um die erforderliche mechanische Festigkeit und Korrosionsbeständigkeit zu gewährleisten.
3. Hohe Druckbelastbarkeit
Manuelles Wickeln kann die strukturelle Gleichmäßigkeit des Verbindungsstücks gewährleisten und so seine Druckbelastbarkeit und Gesamtfestigkeit verbessern.
4. Einfache Wartung und Austausch
Normalerweise mit Flanschen oder Gewindeanschlüssen ausgestattet, um die Installation und den Austausch zu erleichtern und Ausfallzeiten von Rohrleitungssystemen zu reduzieren.
Produktspezifikation
| Größe |
Länge |
Zulässige Bewegungen im Betrieb |
| mm |
Zoll |
mm |
Axiale Kompression mm |
Axiale Ausdehnung
mm |
Querbewegung
mm
|
Winkelabweichung mm |
| 32 |
1 1/4 |
95 |
|
|
|
|
| 40 |
1 1/2 |
95 |
|
|
|
|
| 50 |
2 |
105 |
20 |
12 |
14 |
35° |
| 65 |
2 1/2 |
115
|
20 |
12 |
14 |
35° |
| 80 |
3 |
135 |
20 |
12 |
14 |
35° |
| 100 |
4 |
150 |
20 |
12 |
14 |
33° |
| 125 |
5 |
165 |
20 |
12 |
14 |
28° |
| 150 |
6 |
180 |
20 |
12 |
14 |
22° |
| 200 |
8 |
210 |
20 |
12 |
14 |
18° |
| 250 |
10 |
230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260
|
25 |
16 |
22 |
15° |
| 700 |
28 |
260
|
25 |
16 |
22 |
15° |
| 800 |
32 |
260
|
25 |
16 |
22 |
15° |
| 900 |
36 |
260
|
25 |
16 |
22 |
15° |
| 1000 |
40 |
260 |
26 |
18 |
22 |
15° |
|
Hinweis: Wenn das Medium Öl, saure oder alkalische Substanzen enthält und besondere Anforderungen an die Betriebstemperatur bestehen, können Sie es durch Zusendung eines Schreibens oder einer Zeichnung anpassen. Bitte geben Sie dies bei der Bestellung an
|
Produktdetails
Produktionsablauf
|
1. Rohmaterial
Hochwertiges CR/EPDM/NBR
Gummigrundstoffe,
Kein recycelter Gummi
|
2. Plastifizieren und Mischen
Spezielle Formulierung für besseres Biegen mit Nylon, für bessere Festigkeit, Abdichtung
|
3. Wickeln von Werkstücken
Kupferbeschichtete Stahldrahtverstärkung verhindert das Herausziehen
|
|
4. Vulkanisieren
Automatische Vulkanisiermaschine gewährleistet Vulkanisierzeit und -druck
|
5. Inspektion
100% strenge Inspektion ist für die Verbraucher verantwortlich
|
6. Verpackung
Schutzverpackung für kein
Rost und Bruch
|
Anwendung
Breitbogen-Flexible Gummi-Verbindungsstückspielt aufgrund seiner hervorragenden Dichtungs- und Druckeigenschaften eine wichtige Rolle in Rohrleitungssystemen. Diese Art von Verbindungsstück kann die Vibrationen und Verschiebungen von Rohrleitungen effektiv absorbieren, Geräusche reduzieren, so dass es in Rohrleitungssystemen in den Bereichen Wasserversorgung und -entsorgung, Abwasserbehandlung, chemische Industrie, Erdöl, Sanitär usw. weit verbreitet ist.
Unsere Dienstleistungen
1. 24-Stunden-Online
2. Kostenlose Muster werden bereitgestellt
3. Unterstützung der Anpassung
4. Bereitstellung von Zeichnungen
5. Mehrere Zahlungsarten zur Auswahl
6. Werksinspektion (Material, Spezifikationen, Menge, Druck, Verpackung)
7. Lange Garantiezeit
8. Geeignete Verpackung für den Transport
Unser Kunde
Zertifikat
FAQ
Q1:Was ist das Material des Breitbogen-Flexiblen Gummi-Verbindungsstücks?
A1:Das Material kann EPDM, NBR, CR, SBR sein. Es hängt von den Arbeitsbedingungen ab.
Q2:Wie lange ist die Garantiezeit des Breitbogen-Flexiblen Gummi-Verbindungsstücks?
A2:Wir gewähren 18 Monate Garantie.
Q3:Wie hoch ist die Betriebstemperatur des Breitbogen-Flexiblen Gummi-Verbindungsstücks?
A3:Die Betriebstemperatur beträgt -20℃~100℃.
Q4:Was ist die Verpackung des Breitbogen-Flexiblen Gummi-Verbindungsstücks?
A4:Die Verpackung ist ein Karton und ein starkes Sperrholzgehäuse.
