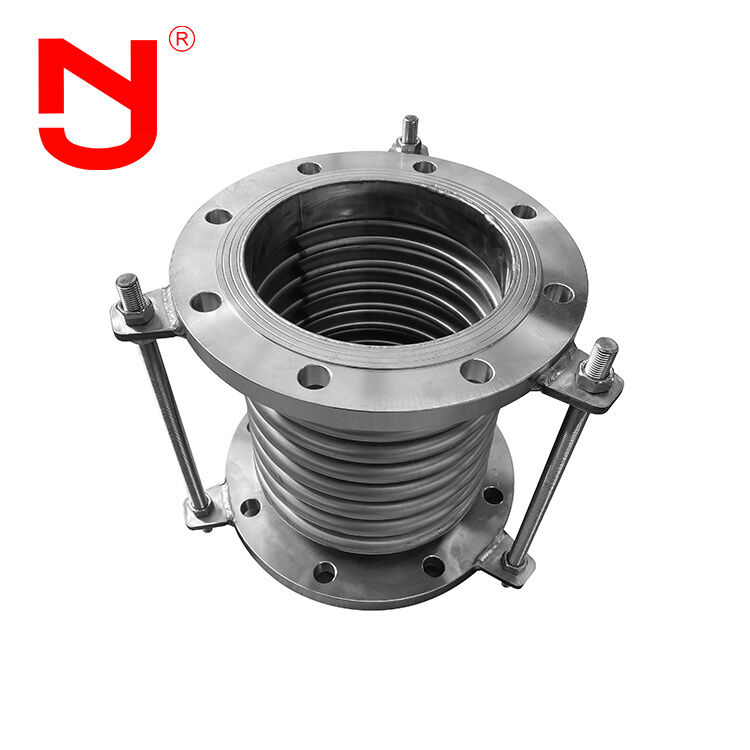

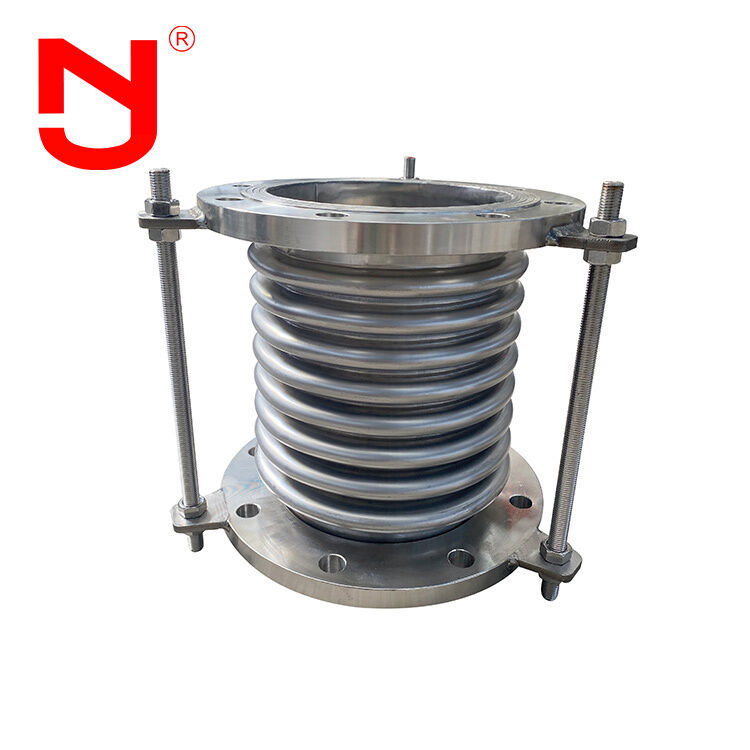

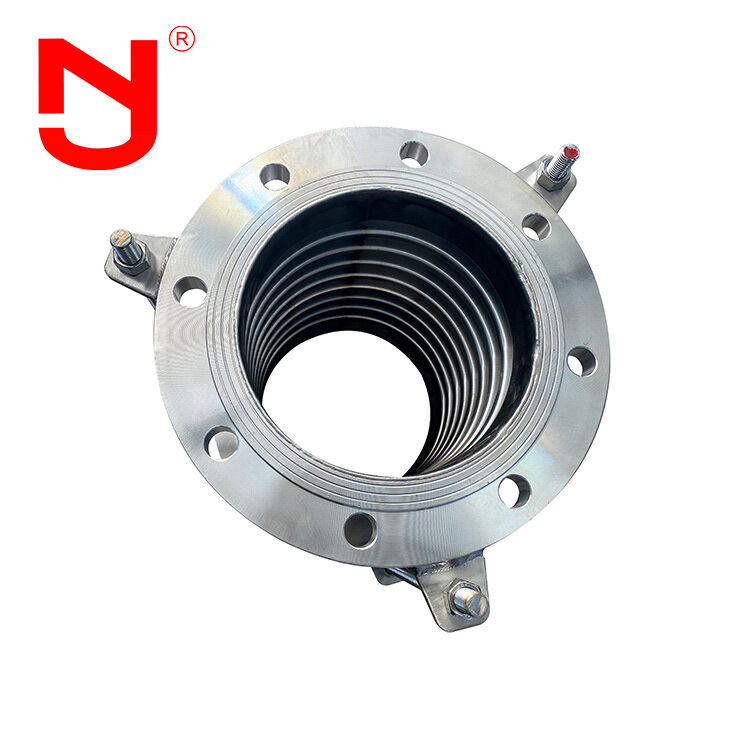

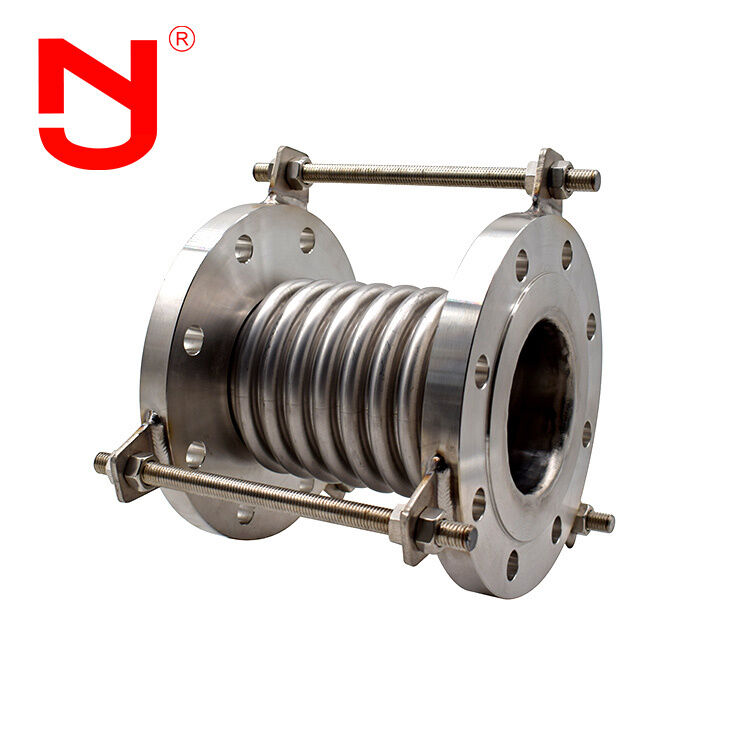

Wärmeausdehnungsgelenk-Bellkompensator
Dieses flexible Ausdehnungsglied ist so konzipiert, dass es thermische Bewegungen, Vibrationen und mechanische Belastungen in industriellen Rohrleitungen absorbiert.Es bietet eine ausgezeichnete Anpassungsfähigkeit an axiale, seitliche und winkelförmige Verschiebung, die Rohrleitungen vor Schäden durch Temperaturänderungen und dynamische Belastungen schützt.
Haupteigenschaften
- Absorbiert die thermische Verformung von Achse, Querschnitt und Winkel
- Verringert die Auswirkung von Vibrationen auf die Rohrleitungen
- Kompensationen für die Verformung von Rohrleitungen durch seismische Aktivität
- Schützt vor Schäden durch Erdrutsche
Technische Spezifikation
| Durchmesser (mm) |
Druckgrad (Mpa) |
Verfügbare Fläche (cm2) |
Maximaler Außendurchmesser (mm) |
Länge (mm) |
| 32 |
1.0/1.6/2.5 |
16 |
225 |
160-250/264-280 |
| 40 |
1.0/1.6/2.5 |
23 |
244 |
164-259/269-289 |
| 50 |
1.0/1.6/2.5 |
37 |
259 |
172-276/282-306 |
| 65 |
1.0/1.6/2.5 |
55 |
270 |
215-294/300-322 |
| 80 |
1.0/1.6/2.5 |
81 |
284 |
240 bis 338 bis 344 bis 366 |
| 100 |
1.0/1.6/2.5 |
121 |
304 |
235-317/323-345 |
| 125 |
1.0/1.6/2.5 |
180 |
334 |
282-314/316-342 |
| 150 |
1.0/1.6/2.5 |
257 |
364 |
282-339/338-367 |
Herstellungsprozess
Unsere thermischen Expansionsverbindungen werden nach internationalen Standards hergestellt, einschließlich GB, ISO, DIN, ANSI und BS.Wir bieten maßgeschneiderte Lösungen für verschiedene industrielle Anwendungen.
Materielle Optionen
- Schlagkörper: Edelstahl 304, 316L
- Flanschmaterialien: Q235 Kohlenstoffstahl, 304, 316L Edelstahl
Produktvorteile
- Wettbewerbsfähige Fabrikpreise
- 17 Jahre Produktionserfahrung mit 5 Jahren Exporterfahrung
- Strenge Qualitätskontrolle, die die Industriestandards übersteigt
- Kundenspezifische Formbasis und OEM-Dienstleistungen verfügbar
- Kostenlose Proben zur Verfügung
- Große Lagerbestände für schnelle Lieferung
Anwendungen
Unsere flexiblen Ausdehnungsgelenke werden weit verbreitet in der chemischen Verarbeitung, der Ölraffinierung, der Stromerzeugung, der leichten Industrie, Kerntechnik, Metallurgie, Maschinen, Instrumenten, Schiffbau,Luft- und RaumfahrtanwendungenSie kompensieren Temperaturunterschiede, verhindern Vibrationen, reduzieren den Druck der Rohrleitung auf die Ausrüstung und erleichtern die Siedlung des Fundaments.
Häufig gestellte Fragen
F: Kann das thermische Ausdehnungsgelenk mit einem individuellen Logo gekennzeichnet werden?
A: Ja, wir bieten OEM/ODM-Dienstleistungen an, einschließlich kundenspezifischer Marken.
F: Was sind die Längenoptionen für die Konfrontation?
A: Die Standardlängen sind L130, L152, L203 mit individuellen Längen.
F: Können Sie Produktzeichnungen liefern?
A: Ja, auf Anfrage liefern wir detaillierte technische Zeichnungen.
F: Welche Zertifizierungen bieten Sie an?
A: Unsere Produkte erfüllen die CE- und ISO-Zertifizierungsstandards.
F: Gibt es Proben?
A: Ja, wir liefern Proben zur Qualitätsbewertung.
