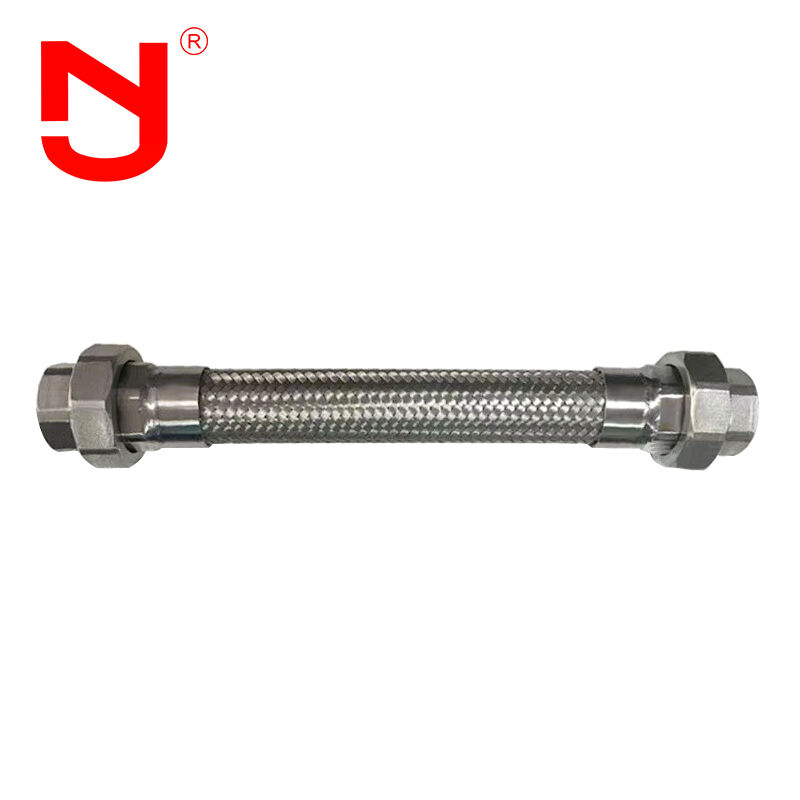

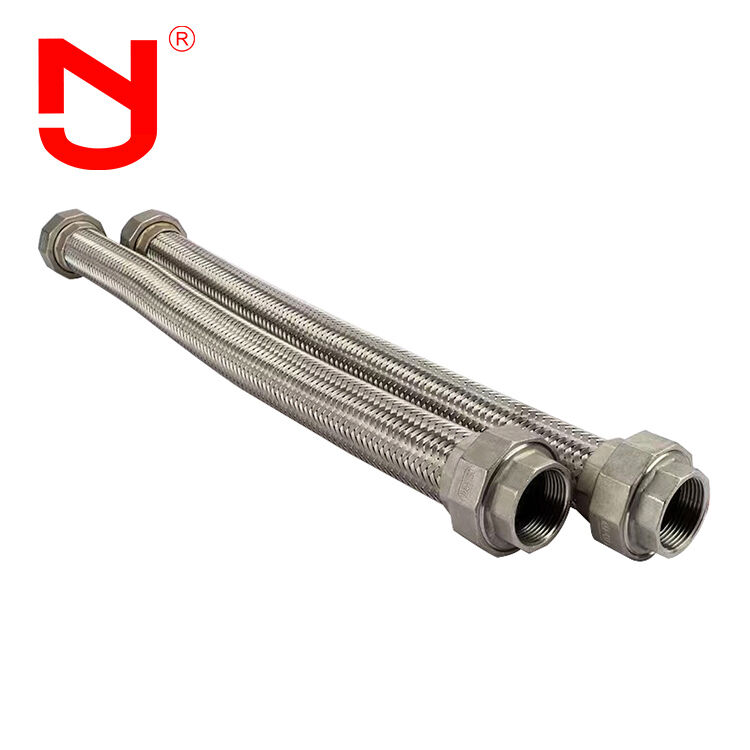

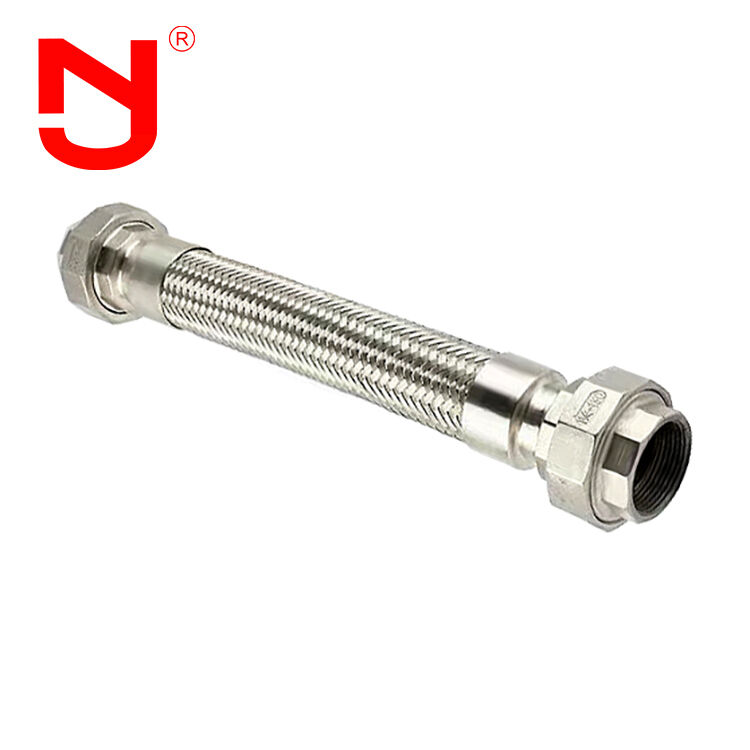

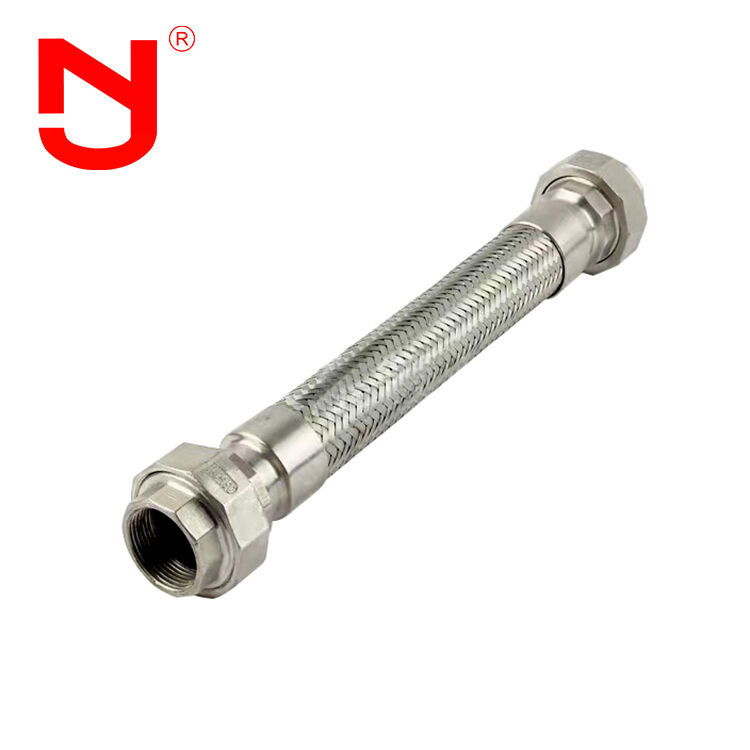

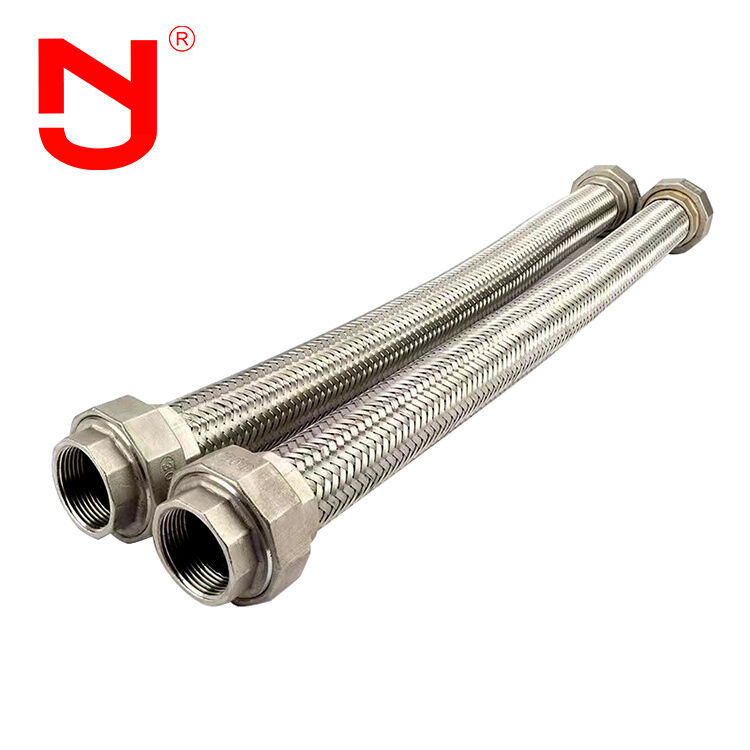

Edelstahldraht geflochtener Flexibler Metallschlauch Unionstyp Flexibler geflochtener Schlauch
Union Type Flexible Braided Hose ist eine flexible Schlauchanlage, die mit Verbindungen am Ende des Schlauchs konzipiert wurde, die eine einfache Installation, Entfernung und Wartung ohne Verdrehen des Schlauchs ermöglichen.Es besteht aus einem inneren flexiblen Rohr, das mit einer äußeren geflochtenen Schicht verstärkt ist, typischerweise aus Edelstahl, um Festigkeit, Druckbeständigkeit und Langlebigkeit zu gewährleisten.und geringfügige Fehlausrichtung bei gleichzeitiger Gewährleistung einer sicheren und undichten Verbindung.
Leistungsmerkmale
Durch die Ausdehnung und Biegung von Bälgen ermöglicht das flexible Ausdehnungsgelenk die Bewegung der Rohrleitungen axial,Querschnitts- und Winkelrichtung. Flexible Ausdehnungsgelenke können folgende Funktionen erfüllen:
- Absorbiert die axiale, transversale und winkelförmige thermische Verformung der Rohrleitung
- Kann Vibrationen der Ausrüstung absorbieren und den Einfluss von Vibrationen der Ausrüstung auf die Pipeline reduzieren
- Kann die durch Erdbeben und Bodensenkungen verursachte Verformung der Pipeline absorbieren
Technische Parameter
Spezifikationen für Metallschläuche
| Durchmesser (mm) |
Druckgrad (Mpa) |
Verfügbare Fläche der Schläuche (cm2) |
Maximale Größe des Außendurchmessers (mm) |
Länge (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160 bis 280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172 bis 306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240 bis 366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282 bis 342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340 bis 426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464 bis 565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509 bis 609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522 bis 628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403 bis 523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431 bis 554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478 bis 588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490 bis 590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502 bis 602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Herstellungsprozess
Entdecken Sie, wie JINGNING hochwertige Union Type Flexible Braided Hose produziert.
- Material der Karosserie: Edelstahl 304, 316L
- Flanschmaterialien: Q235 Kohlenstoffstahl, 304, 316L Edelstahl
Mit mehr als 17 Jahren Erfahrung in der Herstellung von flexiblen Expansionsverbindungen, Gummi-Expansionsverbindungen, Metallbälgverbindungen, Demontageverbindungen und anderen Rohrverbindungen,Unsere Produkte erfüllen internationale Standards, einschließlich GB., ISO, DIN, ANSI, BS, JIS und kundenspezifische Anforderungen.
Produktvorteile
- Wettbewerbsfähige Fabrikpreise
- 17 Jahre Erfahrung in der Fertigung mit 5 Jahren Erfahrung im Export
- Strenge Qualitätskontrollen, die die Industriestandards übertreffen
- Individuelle Spezifikationen und OEM-Dienstleistungen verfügbar
- Kostenlose Proben auf Anfrage
- Große Lagerbestände für schnelle Lieferung
Anwendungen
Durch ihre Flexibilität können Rohr-Flex-Anschlüsse Temperaturdifferenzdeformationen und andere Bewegungen zwischen Ausrüstung und Rohrleitungen kompensieren, Vibrationen verhindern,Verringerung des Drucks der Rohrleitung auf die AnlagenFlexible Expansionsverbindungen werden in Chemie, Ölraffination, Stromerzeugung, leichter Industrie, Kernenergie, Metallurgie, Maschinenbau,GeräteIn den letzten Jahren hat sich die Zahl der Anlagen, die in der Industrie und im Zivilbereich eingesetzt werden, vergrößert.Die Nachfrage nach Rohrflexverbindungen wächst weiter.
Häufig gestellte Fragen
F1: Kann der Union-Typ Flexible Braided Hose mit einem individuellen Logo gekennzeichnet werden?
A1: Ja, es kann mit Ihrem Logo gekennzeichnet werden. Wir bieten umfassende OEM & ODM-Dienstleistungen.
F2: Welche Länge hat der Union Type Metal Braided Pipe Connector?
A2: Standard-Gesichtslängen umfassen L130, L152, L203. Wir akzeptieren auch kundenspezifische Längen nach Ihren spezifischen Anforderungen.
F3: Können Sie Zeichnungen von Union Typ Flexible Braided Hose liefern?
A3: Ja, wir liefern detaillierte technische Zeichnungen. Bitte kontaktieren Sie uns, um die Rohr-Flex-Anschlusszeichnungen zu erhalten.
F4: Welche Zertifikate für einen flexiblen geflochtenen Schlauch des Unionstyps können Sie vorlegen?
A4: Wir stellen CE- und ISO-Zertifizierungen zur Verfügung, um die Qualität und Konformität der Produkte zu gewährleisten.
