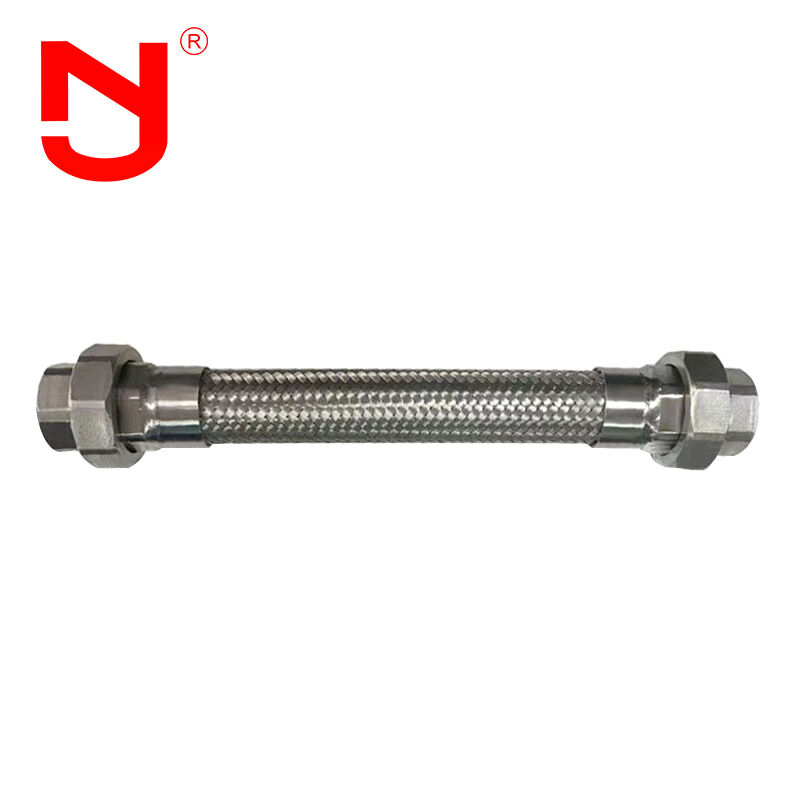

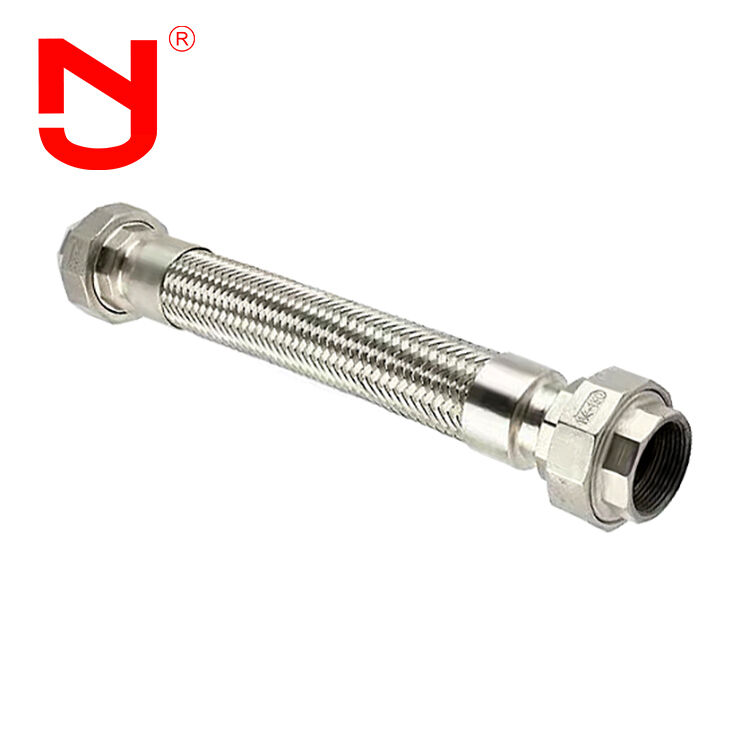

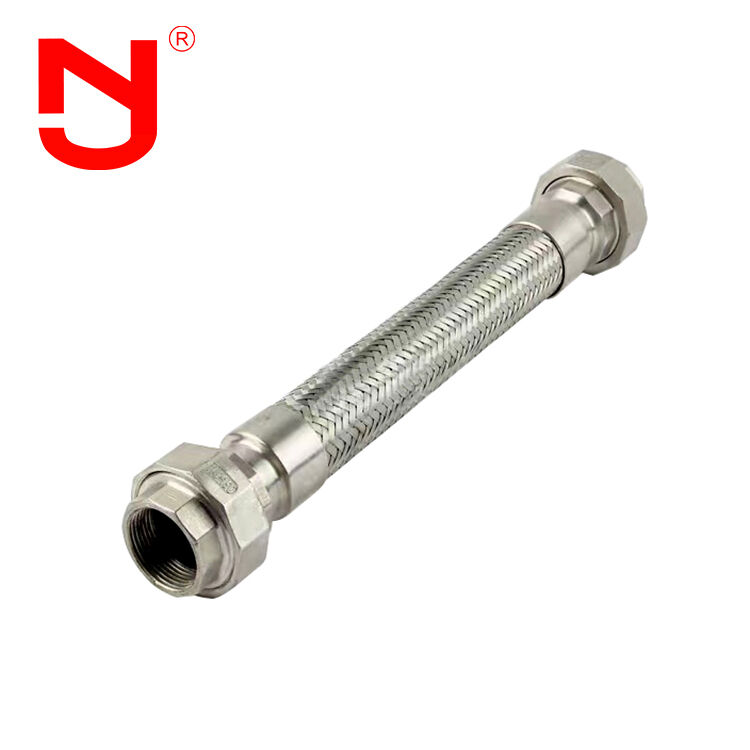

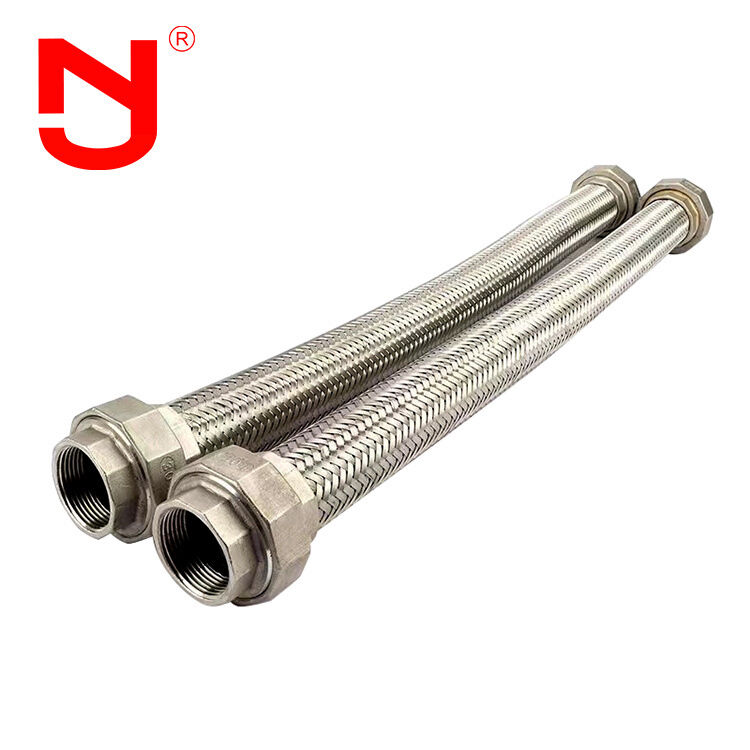

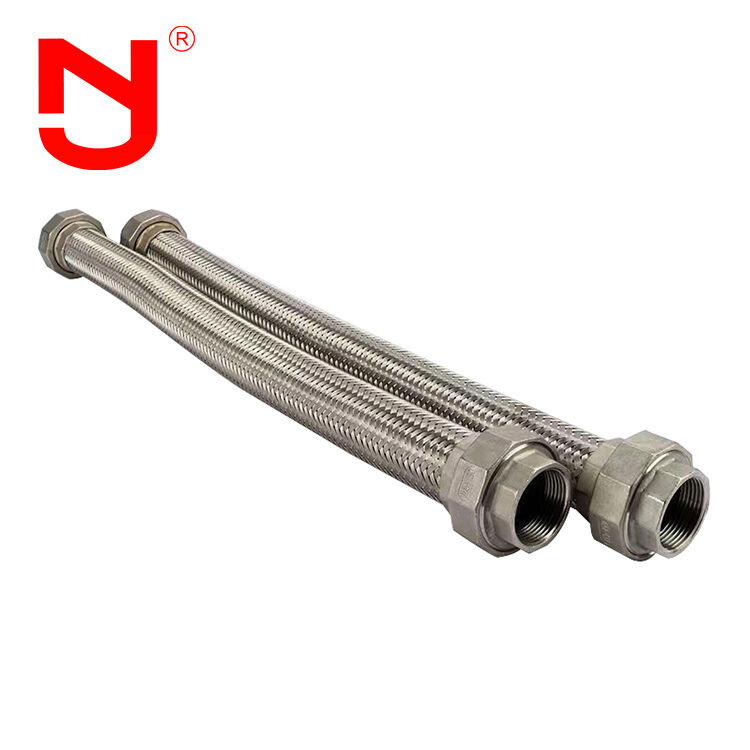

Edelstahl-Flexschläuche mit Verschraubung
Edelstahl-Flexschläuche mit Verschraubung sind mit einem gewellten Innenrohr aus Edelstahl und einer geflochtenen Verstärkung aus Edelstahl konstruiert und verfügen über Endanschlüsse vom Verschraubungstyp für eine einfache Installation und Demontage. Diese Schläuche sind so konzipiert, dass sie Vibrationen, Wärmeausdehnung und Fehlausrichtungen in Rohrleitungssystemen absorbieren und gleichzeitig eine außergewöhnliche Druckbeständigkeit, Korrosionsbeständigkeit und eine zuverlässige, leckdichte Leistung in anspruchsvollen industriellen Anwendungen bieten.
Leistungsmerkmale
Die primäre elastische Komponente unserer flexiblen Kompensatoren ist der Edelstahlbalg. Durch Dehnungs- und Biegefähigkeiten passen sich diese Verbindungen Rohrleitungsbewegungen in axialer, transversaler und winkeliger Richtung an und bieten:
- Absorption von axialer, transversaler und winkeliger Wärmeausdehnung in Rohrleitungen
- Vibrationsabsorption von Geräten, wodurch die Auswirkungen auf Rohrleitungen minimiert werden
- Kompensation von Rohrleitungsverformungen, die durch seismische Aktivitäten und Bodensetzungen verursacht werden
Technische Daten
| Durchmesser (mm) |
Druckstufe (MPa) |
Verfügbare Fläche des Balgs (cm²) |
Max. Außendurchmesser (mm) |
Länge (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Herstellungsprozess
Unsere Edelstahl-Flexschläuche mit Verschraubung werden hergestellt, um vielfältige Anwendungsanforderungen mit Präzisionstechnik und hochwertigen Materialien zu erfüllen.
Materialspezifikationen:
• Balgkörper: Edelstahl 304, 316L
• Flanschmaterialien: Q235 Kohlenstoffstahl, Edelstahl 304, 316L
Mit über 17 Jahren Konstruktionserfahrung in der Herstellung von flexiblen Kompensatoren, Gummi-Kompensatoren, Metallbalg-Verbindungen und industriellen Rohrverbindungen entsprechen die Produkte von JINGNING internationalen Standards, einschließlich GB, ISO, DIN, ANSI, BS, JIS und kundenspezifischen Anforderungen.
Produktvorteile
- Wettbewerbsfähige Fabrikpreise
- 17 Jahre Erfahrung in der Herstellung mit 5 Jahren Exporterfahrung
- Strenge Qualitätskontrollen, die die Industriestandards übertreffen
- Kundenspezifische Formgrundkonfigurationen und OEM-Dienstleistungen
- Kostenlose Produktmuster verfügbar
- Umfangreiches Inventar für sofortige Verfügbarkeit
Industrielle Anwendungen
Aufgrund ihrer außergewöhnlichen Flexibilität gleichen unsere Rohrflex-Verbinder effektiv Temperaturunterschiede und andere Verformungen zwischen Ausrüstung und Rohrleitungen aus. Sie verhindern die Übertragung von Vibrationen, reduzieren den Schub der Rohrleitung auf die Ausrüstung und gleichen ungleichmäßige Setzungen des Tankfundaments aus. Diese flexiblen Kompensatoren werden in der chemischen Verarbeitung, der Ölraffinerie, der Energieerzeugung, der Leichtindustrie, in nuklearen Anwendungen, in der Metallurgie, im Maschinenbau, in der Instrumentierung, in der Schifffahrt und in der Luft- und Raumfahrt eingesetzt. Da sich die industriellen und zivilen Anwendungen von Energie- und Wärmeleitungen weiter ausdehnen, wächst die Nachfrage nach Hochleistungs-Rohrflex-Verbindern weiter.
Häufig gestellte Fragen
F1: Können die Edelstahl-Flexschläuche mit Verschraubung mit einem kundenspezifischen Logo versehen werden?
A1: Ja, wir bieten umfassende OEM- und ODM-Dienstleistungen, einschließlich kundenspezifischer Logo-Kennzeichnung.
F2: Wie lang ist die Länge von Edelstahl-Flexschläuchen mit Verschraubung?
A2: Standardlängen sind L130, L152, L203, wobei kundenspezifische Längen verfügbar sind, um spezifische Anforderungen zu erfüllen.
F3: Können Sie Zeichnungen von Edelstahl-Flexschläuchen mit Verschraubung zur Verfügung stellen?
A3: Ja, wir stellen detaillierte technische Zeichnungen zur Verfügung. Bitte kontaktieren Sie uns für spezifische Dokumentation zu Rohrflex-Verbindern.
F4: Welche Zertifikate für Edelstahl-Flexschläuche mit Verschraubung können Sie anbieten?
A4: Wir bieten CE- und ISO-Zertifizierungen, um die Produktqualität und -konformität sicherzustellen.
