Flexible Rohrverbindungen mit geflochtenen Flexiblen Metallschläuchen

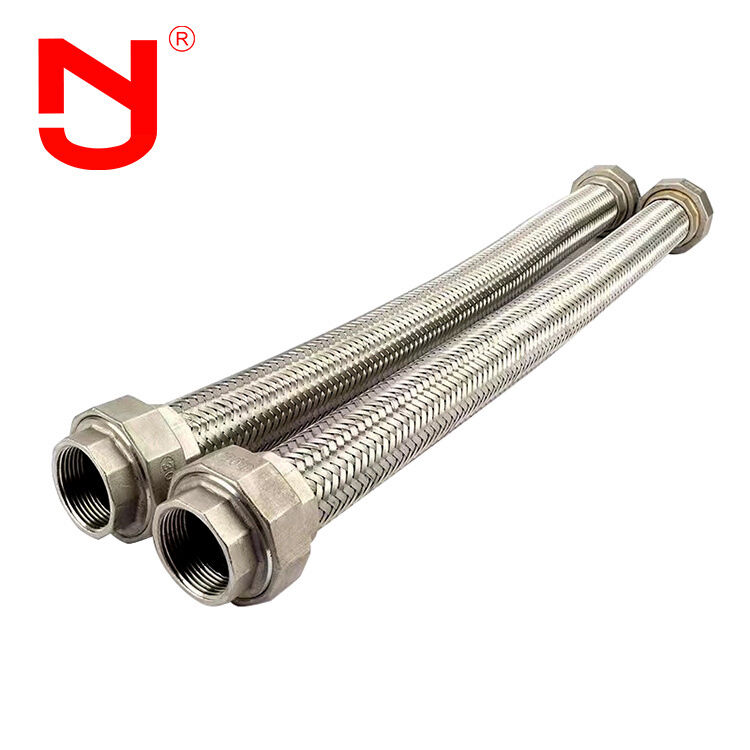

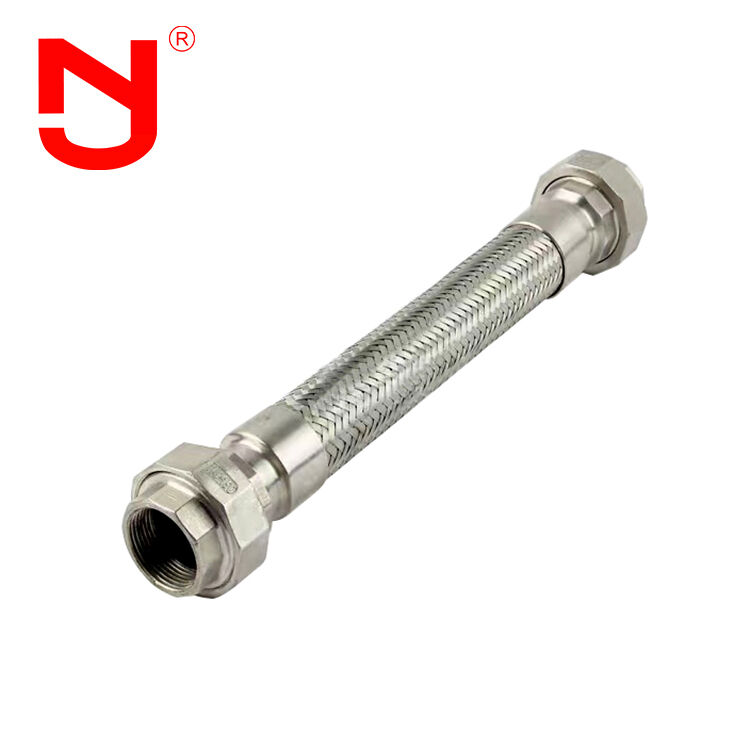

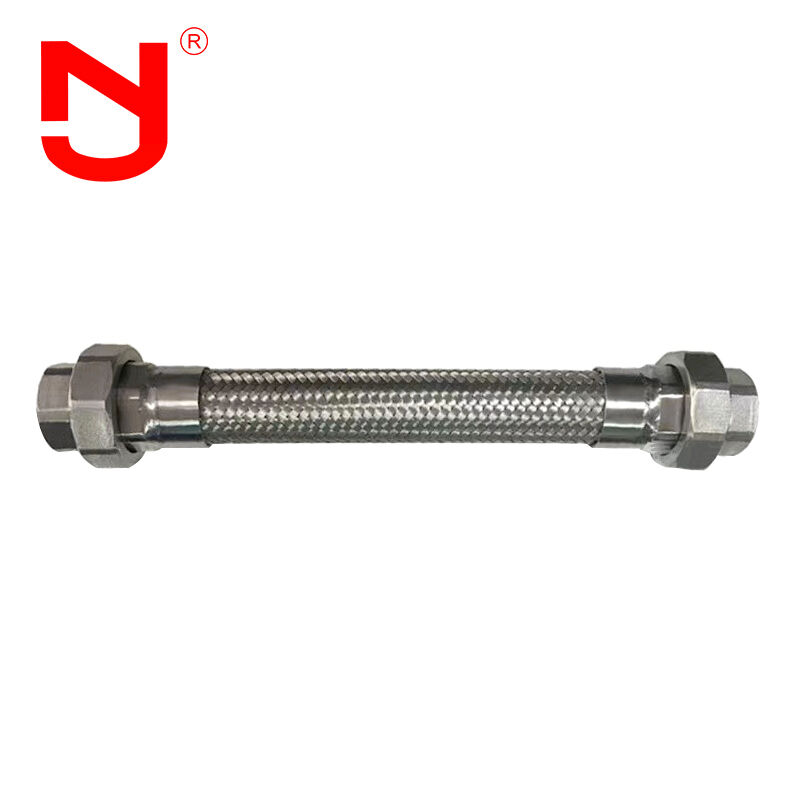

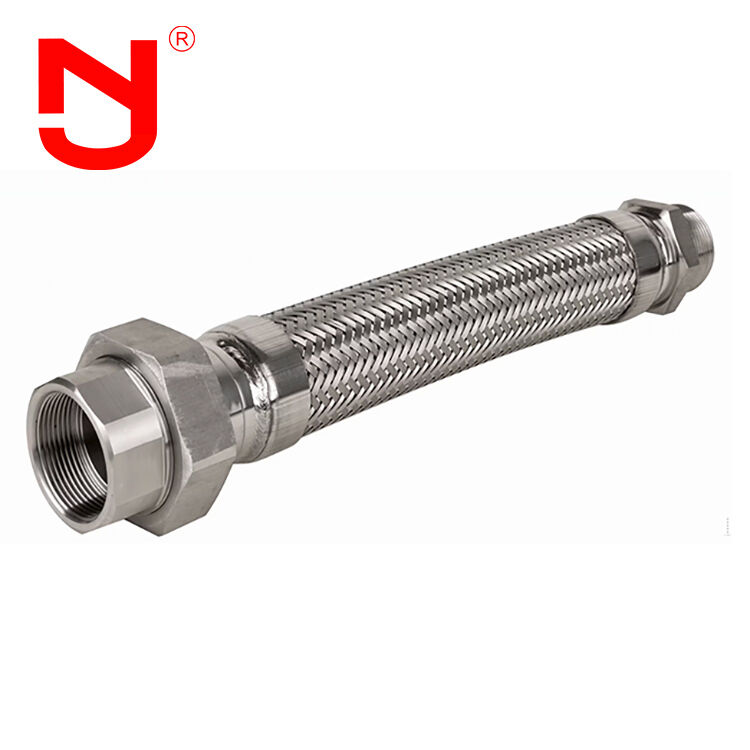

Union Type Flexible Pipe Connectors Stainless Steel are flexible piping connectors consisting of a stainless steel corrugated metal hose reinforced with an external stainless steel braid and fitted with union-type end connectionsSie sind so konzipiert, daß sie Vibrationen, thermische Ausdehnung und leichte Fehlausrichtung in Rohrleitungen abdecken, während sie gleichzeitig hohe Druckfähigkeit, Korrosionsbeständigkeit und sichereLeckdichte Verbindungen für industrielle Flüssigkeits- und Gasanwendungen.
Leistungsmerkmale
Durch die Ausdehnung und Biegung von Bälgen ermöglicht das flexible Ausdehnungsgelenk die Bewegung der Rohrleitungen axial,Querschnitts- und Winkelrichtung.
- Absorbiert die axialen, Quer- und Winkelthermischen Verformungen von Rohrleitungen
- Reduziert die Auswirkung von Vibrationen der Anlagen auf Rohrleitungen
- Kompensationen für die durch seismische Aktivität und Bodeneinlagerungen verursachte Verformung von Rohrleitungen
Technische Spezifikation
Hauptdaten für Metallschläuche
| Durchmesser (mm) |
Druckgrad (Mpa) |
Verfügbare Fläche der Schläuche (cm2) |
Maximale Größe des Außendurchmessers (mm) |
Länge (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160 bis 280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172 bis 306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240 bis 366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282 bis 342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340 bis 426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464 bis 565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509 bis 609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522 bis 628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403 bis 523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431 bis 554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478 bis 588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490 bis 590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502 bis 602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Herstellungsprozess
Flexible Rohrverbindungen des Unionstyps Edelstahl kann je nach spezifischen Anwendungsanforderungen in verschiedene Typen verarbeitet werden.
Materialspezifikationen
- Körper der Schläuche: Edelstahl 304, 316L
- Flanschmaterialien: Q235 Kohlenstoffstahl, 304, 316L Edelstahl
Jingning verfügt über mehr als 17 Jahre Erfahrung in der Herstellung von flexiblen Expansionsverbindungen, Gummi-Expansionsverbindungen, Metallbälgverbindungen, Demontageverbindungen und anderen industriellen Rohrverbindungen.Unsere flexiblen Ausdehnungsgelenke erfüllen internationale Standards einschließlich GB, ISO, DIN, ANSI, BS, JIS sowie kundenspezifische Anforderungen.
Produktvorteile
- Wettbewerbsfähige Fabrikpreise
- 17 Jahre Erfahrung in der Fertigung mit 5 Jahren Erfahrung im Export
- Strenge Qualitätskontrolle, die die Industriestandards übersteigt
- Spezifikationen für die Formbasis und OEM-Dienstleistungen
- Kostenlose Produktproben zur Verfügung
- Umfangreiche Bestände für schnelle Lieferung
Anwendungen
Durch ihre Flexibilität kompensieren diese Rohrverbindungen Temperaturdifferenzverzerrungen und andere Bewegungen zwischen Anlagen und Rohrleitungen, verhindern die Übertragung von Vibrationen,Verringerung des Drucks der Rohrleitung auf die AnlagenFlexible Ausdehnungsgelenke werden in vielen Branchen eingesetzt, darunter in der chemischen Verarbeitung, der Ölverarbeitung, der Stromerzeugung, der leichten Industrie,Kernanwendungen, Metallurgie, Maschinen, Instrumente, Seefahrt und Luftfahrt.
Häufig gestellte Fragen
F1: Können die flexiblen Rohrverbindungen aus Edelstahl des Unionstyps mit einem individuellen Logo gekennzeichnet werden?
A1: Ja, sie können mit Ihrem Logo gekennzeichnet werden. Wir bieten umfassende OEM & ODM-Dienstleistungen.
F2: Welche Länge haben die Flexiblen Rohrverbindungen aus Edelstahl?
A2: Standard-Gesichtslängen umfassen L130, L152, L203. Wir akzeptieren auch kundenspezifische Länge nach Ihren Anforderungen.
F3: Können Sie Zeichnungen von Flexiblen Rohrverbindern aus Edelstahl des Unionstyps vorlegen?
A3: Ja, wir liefern detaillierte technische Zeichnungen. Bitte kontaktieren Sie uns für spezifische Rohr-Flex-Anschlusszeichnungen.
F4: Welche Zertifikate für flexible Rohrverbindungen aus Edelstahl des Unionstyps können Sie vorlegen?
A4: Wir stellen CE- und ISO-Zertifizierungen für unsere Produkte zur Verfügung.
