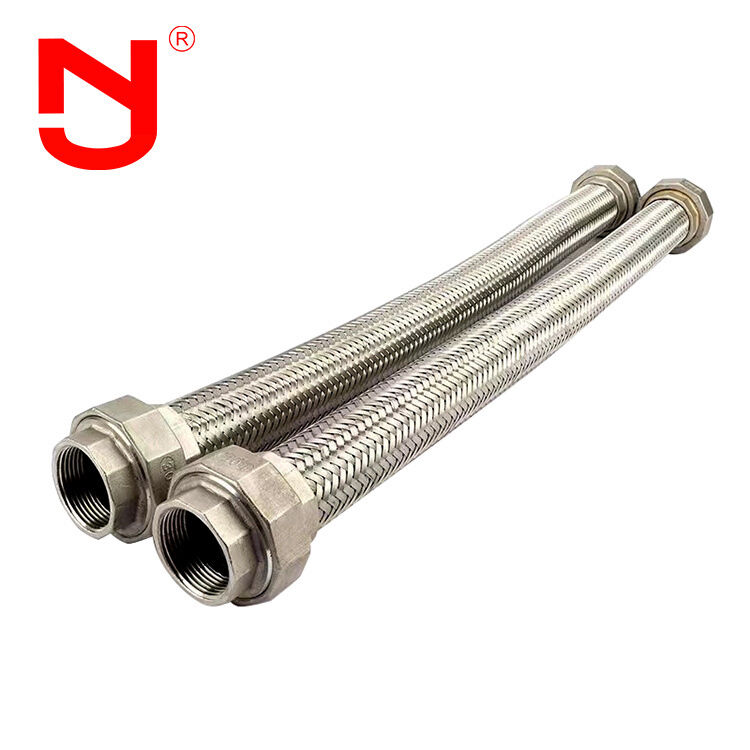

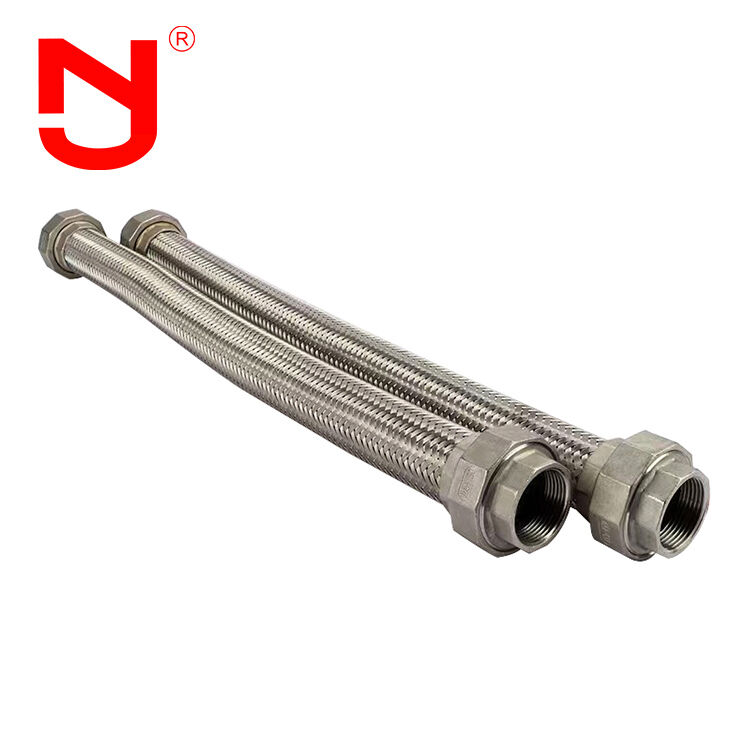

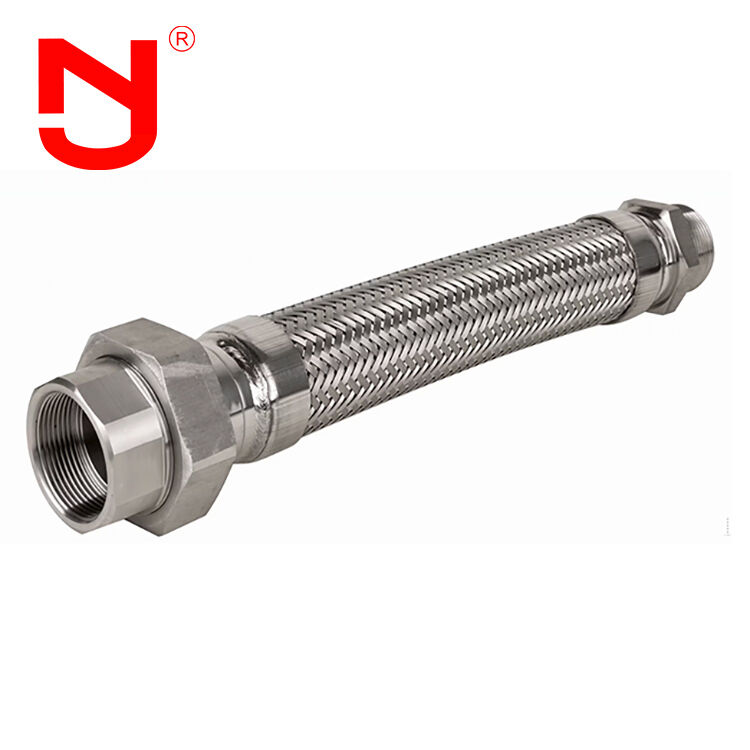

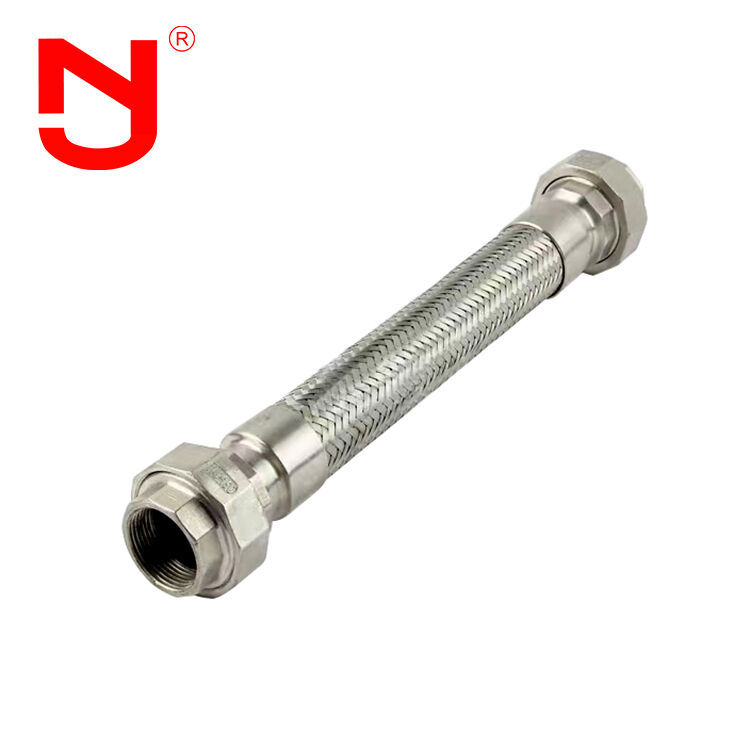

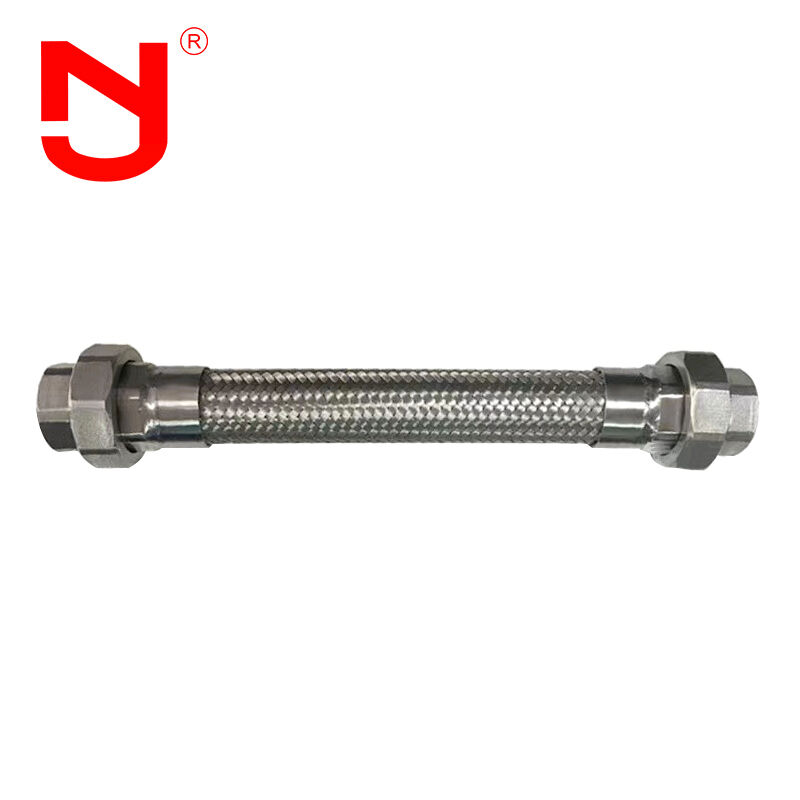

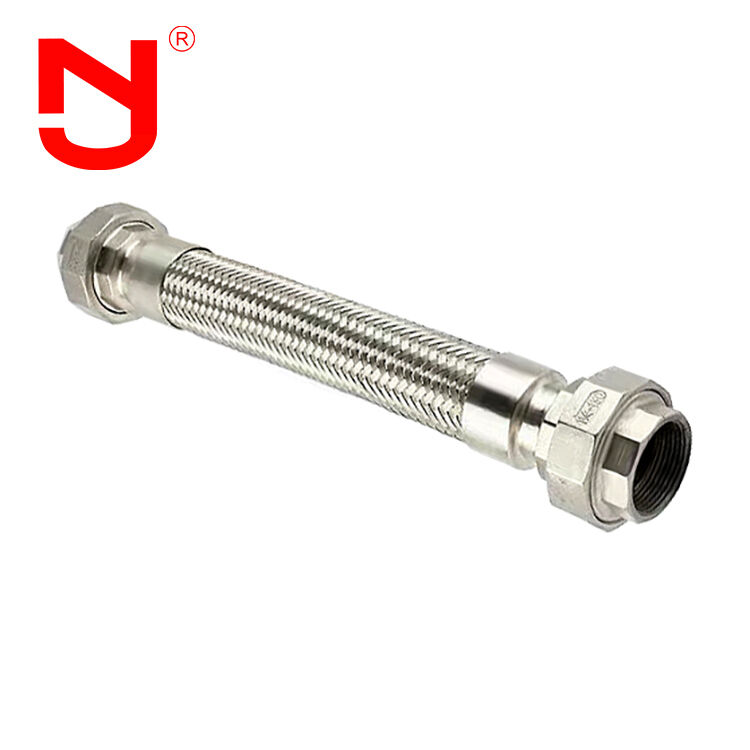

Flexibler Metallschlauch mit geflochtenem Edelstahldraht, Anschlusstyp
Ein Edelstahl-Flexschlauch vom Typ Union ist eine flexible Rohrleitungskomponente, die aus einem gewellten Innenschlauch aus Edelstahl mit geflochtener Edelstahlverstärkung besteht und mit Endanschlüssen vom Typ Union ausgestattet ist. Es wurde entwickelt, um Vibrationen zu absorbieren, Wärmeausdehnungen auszugleichen und kleinere Fehlausrichtungen in Rohrleitungssystemen zu korrigieren. Gleichzeitig bietet es hohe Festigkeit, Korrosionsbeständigkeit und zuverlässige, leckagefreie Leistung in anspruchsvollen Industrieanwendungen.
Leistungsmerkmale
Das wichtigste elastische Element des flexiblen Kompensators ist ein Edelstahlbalg. Durch die Ausdehnung und Biegung des Balgs nimmt der flexible Kompensator Rohrleitungsbewegungen in Axial-, Quer- und Winkelrichtung auf. Flexible Kompensatoren können folgende Rollen spielen:
- Absorbiert thermische Verformungen der Rohrleitung in Axial-, Quer- und Winkelrichtung
- Reduziert die Auswirkungen von Gerätevibrationen auf Rohrleitungssysteme
- Kompensiert Rohrleitungsverformungen, die durch Erdbeben und Bodensenkungen verursacht werden
Technische Parameter
Spezifikationen für Metallschläuche
| Durchmesser (mm) |
Druckstufe (Mpa) |
Verfügbarer Balgbereich (c㎡) |
Max. Außendurchmesser (mm) |
Länge (mm) |
| 32 | 1,0/1,6/2,5 | 16 | 225 | 160-280 |
| 40 | 1,0/1,6/2,5 | 23 | 244 | 164-289 |
| 50 | 1,0/1,6/2,5 | 37 | 259 | 172-306 |
| 65 | 1,0/1,6/2,5 | 55 | 270 | 215-322 |
| 80 | 1,0/1,6/2,5 | 81 | 284 | 240-366 |
| 100 | 1,0/1,6/2,5 | 121 | 304 | 235-345 |
| 125 | 1,0/1,6/2,5 | 180 | 334 | 282-342 |
| 150 | 1,0/1,6/2,5 | 257 | 364 | 282-367 |
| 200 | 1,0/1,6/2,5 | 479 | 442 | 340-426 |
| 250 | 1,0/1,6/2,5 | 769 | 507 | 393-493 |
| 300 | 1,0/1,6/2,5 | 1105 | 562 | 464-565 |
| 350 | 1,0/1,6/2,5 | 1307 | 622 | 509-609 |
| 400 | 1,0/1,6/2,5 | 1611 | 562 | 522-628 |
| 450 | 1,0/1,6/2,5 | 1972 | 700 | 403-523 |
| 500 | 1,0/1,6/2,5 | 2445 | 760 | 431-554 |
| 600 | 1,0/1,6/2,5 | 3534 | 835 | 478-588 |
| 700 | 1,0/1,6/2,5 | 4717 | 1110 | 490-590 |
| 800 | 1,0/1,6/2,5 | 5822 | 1265 | 502-602 |
| 900 | 1,0/1,6/2,5 | 7620 | 1186 | 698 |
| 1000 | 1,0/1,6/2,5 | 9043 | 1286 | 692 |
Herstellungsprozess
Metallgeflochtene Flexleitungen vom Union-Typ können je nach Bedarf zu verschiedenen Typen verarbeitet werden:
- Balgkörpermaterialien: Edelstahl 304, 316L
- Flanschmaterialien: Kohlenstoffstahl Q235, Edelstahl 304, 316L
Jingning verfügt über mehr als 17 Jahre Designerfahrung in der Herstellung von flexiblen Kompensatoren, Gummikompensatoren, Metallbalgverbindungen, Demontageverbindungen, Rohrleitungen und anderen industriellen Rohrverbindungsstücken. Der flexible Kompensator erfüllt internationale Standards wie GB, ISO, DIN, ANSI, BS, JIS und spezielle Kundenanforderungen.
Produktvorteile
- Wettbewerbsfähige Preise ab Werk
- 17 Jahre Fertigungserfahrung mit 5 Jahren Exporterfahrung
- Strenge Qualitätskontrolle, die über die Industriestandards hinausgeht
- Kundenspezifische Formbasis und OEM-Spezifikationen verfügbar
- Kostenlose Muster zur Verfügung gestellt
- Großer Lagerbestand gepflegt
Anwendungen
Aufgrund ihrer Flexibilität können Rohrflexverbinder Temperaturunterschiede oder andere Verformungen zwischen Geräten und Rohrleitungen ausgleichen, Vibrationen verhindern, den Pipeline-Schub auf Geräte reduzieren und sich an ungleichmäßige Setzungen von Tankfundamenten anpassen. Flexible Kompensatoren werden häufig in der chemischen Industrie, der Ölraffinierung, der Energieerzeugung, der Leichtindustrie, der Atomenergie, der Metallurgie, dem Maschinenbau, der Instrumentierung, dem Schiffbau, der Luft- und Raumfahrt und anderen Sektoren eingesetzt. Mit der weit verbreiteten Anwendung von Strom- und Wärmeleitungen im industriellen und zivilen Bereich steigen die Anforderungen an flexible Rohrverbinder weiter.
Häufig gestellte Fragen
F1: Kann der Edelstahl-Flexschlauch vom Union-Typ mit einem individuellen Logo gekennzeichnet werden?
A1: Ja, es kann mit Ihrem Logo markiert werden. Wir bieten OEM- und ODM-Dienstleistungen an.
F2: Wie groß ist die Baulänge des Union-Edelstahl-Flexschlauchs?
A2: Zu den Standardlängen von Fläche zu Fläche gehören L130, L152, L203. Wir akzeptieren auch Sonderlängen entsprechend Ihren Anforderungen.
F3: Können Sie Zeichnungen eines flexiblen Edelstahlschlauchs vom Typ Union zur Verfügung stellen?
A3: Ja, wir stellen technische Zeichnungen zur Verfügung. Bitte kontaktieren Sie uns, um Zeichnungen für flexible Rohrverbinder zu erhalten.
F4: Welche Zertifikate können Sie für flexible Edelstahlschläuche vom Union-Typ vorlegen?
A4: Wir bieten CE- und ISO-Zertifizierungen an.
