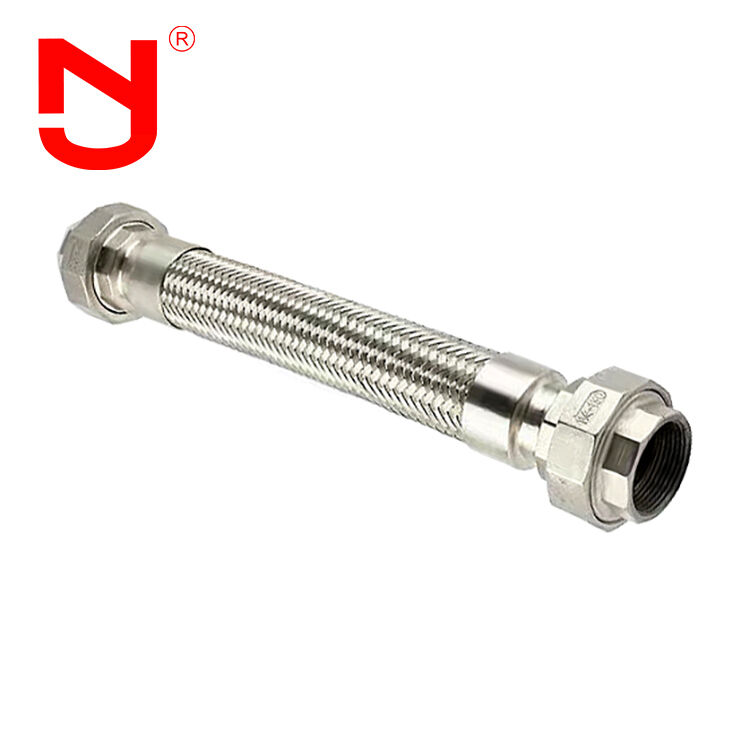

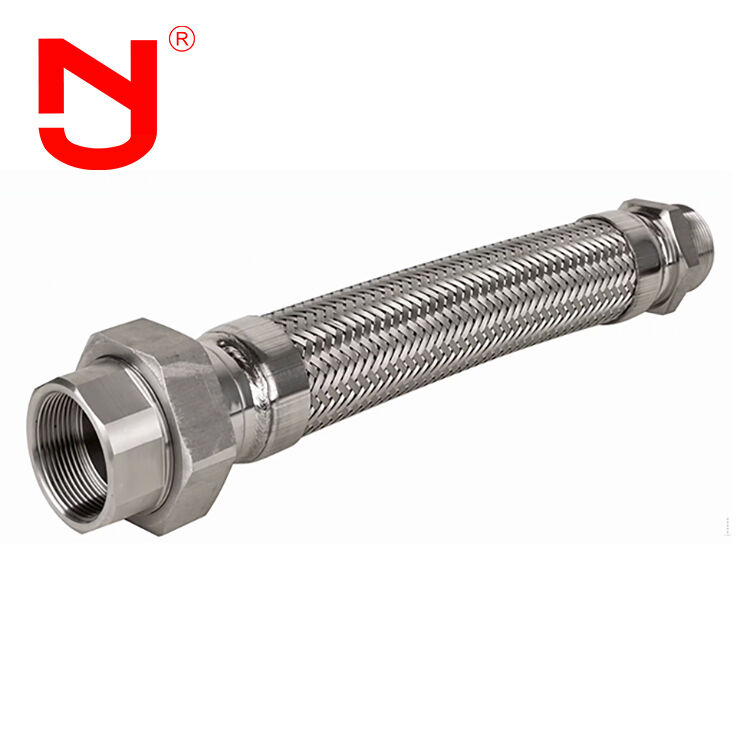

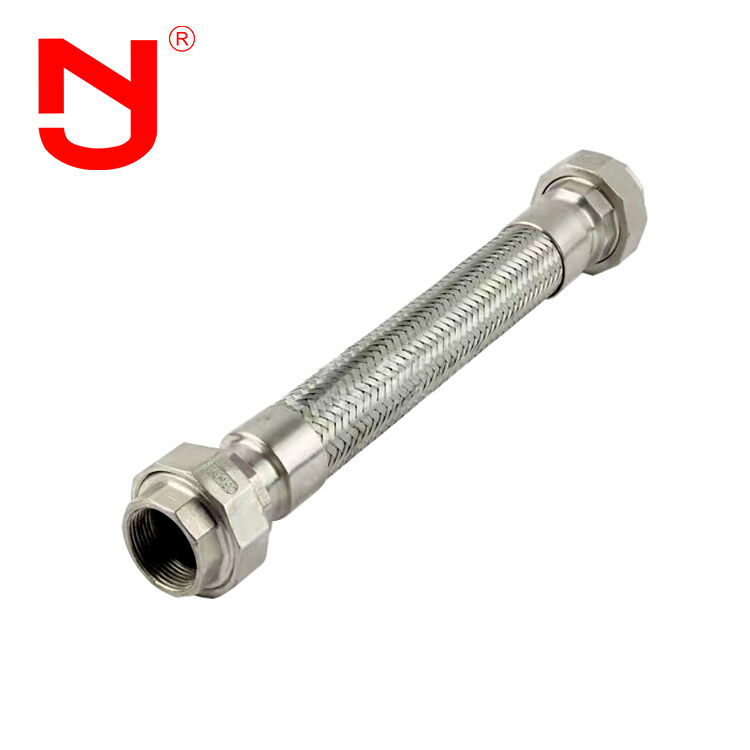

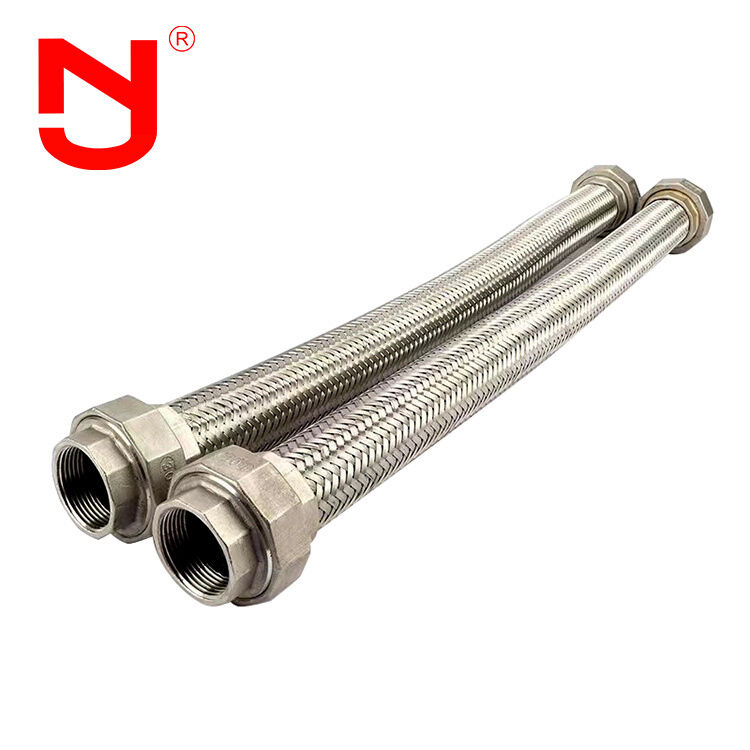

Stahldraht geflochtener, flexibler Metallschlauch
Flex-Schläuche sind flexible Rohrleitungen, die aus einem mit einer äußeren geflochtenen Schicht verstärkten, aus Metall bestehenden Wellschlauch bestehen und mit Endverbindungen des Typs Union versehen sind.Sie sind so konzipiert, dass sie Vibrationen absorbieren., die thermische Ausdehnung aufnehmen und geringfügige Fehlausrichtungen in Rohrleitungen kompensieren und gleichzeitig hohe Druckfähigkeit, mechanische Festigkeit, Korrosionsbeständigkeit und zuverlässigeLeckdichte Leistung in industriellen Anwendungen.
Leistungsmerkmale
Durch die Ausdehnung und Biegung von Bälgen ermöglicht das flexible Ausdehnungsgelenk die Bewegung der Rohrleitungen axial,Querschnitts- und Winkelrichtung. Flexible Ausdehnungsgelenke können folgende Funktionen erfüllen:
- Absorbiert die axiale, querliche und winkelhafte thermische Verformung der Rohrleitung
- Reduziert die Auswirkung von Vibrationen der Anlagen auf Rohrleitungen
- Kompensationen für die durch seismische Aktivität und Bodeneinlagerungen verursachte Verformung von Rohrleitungen
Technische Spezifikation
| Durchmesser (mm) |
Druckgrad (Mpa) |
Verfügbare Fläche der Schläuche (cm2) |
Maximaler Außendurchmesser (mm) |
Länge (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160 bis 280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172 bis 306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240 bis 366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282 bis 342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340 bis 426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464 bis 565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509 bis 609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522 bis 628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403 bis 523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431 bis 554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478 bis 588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490 bis 590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502 bis 602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Herstellungsprozess
JINGNINGs hochwertige Union-Metall-Flexschläuche werden mit Präzision und Fachwissen hergestellt:
Der Typ der Union Metall geflochtenes Wasser flexibel kann nach spezifischen Anforderungen in verschiedene Arten verarbeitet werden:
- Material der Karosserie: Edelstahl 304, 316L
- Flanschmaterialien: Q235 Kohlenstoffstahl, 304, 316L Edelstahl
Mit mehr als 17 Jahren Erfahrung in der Herstellung von flexiblen Expansionsverbindungen, Gummi-Expansionsverbindungen, Metallbälgverbindungen, Demontageverbindungen und anderen Rohrverbindungen,Jingning-Produkte erfüllen internationale Standards einschließlich GB, ISO, DIN, ANSI, BS, JIS und kundenspezifische Anforderungen.
Produktvorteile
- Wettbewerbsfähige Fabrikpreise
- 17 Jahre Erfahrung in der Fertigung mit 5 Jahren Erfahrung im Export
- Strenge Qualitätskontrolle, die die Industriestandards übersteigt
- Spezifikationen für die Formbasis und OEM-Dienstleistungen
- Kostenlose Produktproben zur Verfügung
- Große Lagerbestände für sofortige Lieferung
Anwendungen
Durch ihre Flexibilität können Rohr-Flex-Anschlüsse Temperaturdifferenzdeformationen und andere Bewegungen zwischen Ausrüstung und Rohrleitungen kompensieren, Vibrationen verhindern,Verringerung des Drucks der Rohrleitung auf die AnlagenFlexible Ausdehnungsgelenke werden in der chemischen Verarbeitung, der Ölverarbeitung, der Stromerzeugung, der leichten Industrie, der Kernenergie, der Metallurgie, derMaschinen und ApparateMit zunehmendem Einsatz von Strom- und Wärmeleitungen im industriellen und zivilen Sektor wächst die Nachfrage nach Rohrflexverbindern weiter.
Häufig gestellte Fragen
F: Können die Flexschläuche aus Metall mit Geflecht des Unionstyps mit einem individuellen Logo gekennzeichnet werden?
A: Ja, sie können mit Ihrem Logo gekennzeichnet werden. Wir bieten umfassende OEM & ODM-Dienstleistungen.
F: Welche Länge haben die Flexschläuche aus Metall?
A: Die Standardlängen für das Gesicht sind L130, L152, L203. Wir akzeptieren auch kundenspezifische Längen nach Ihren spezifischen Anforderungen.
F: Können Sie Zeichnungen von Flexschläuchen mit Metallflecken des Typs Union liefern?
A: Ja, wir können detaillierte Zeichnungen liefern. Bitte kontaktieren Sie uns, um die Rohr-Flex-Anschlusszeichnungen zu erhalten.
F: Welche Bescheinigungen können Sie für Flexschläuche mit Metallflecken des Typs Union vorlegen?
A: Wir stellen CE- und ISO-Zertifizierungen für unsere Produkte zur Verfügung.
