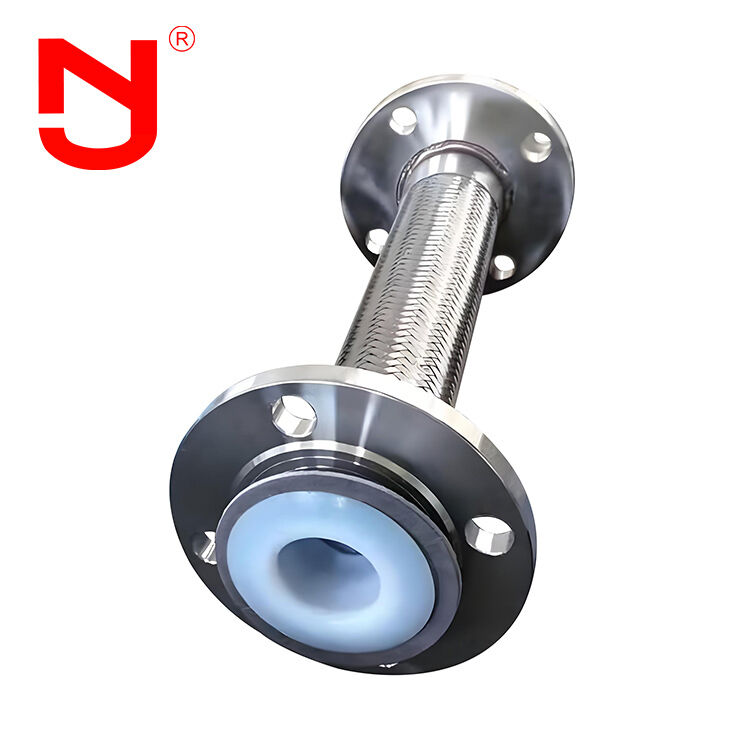

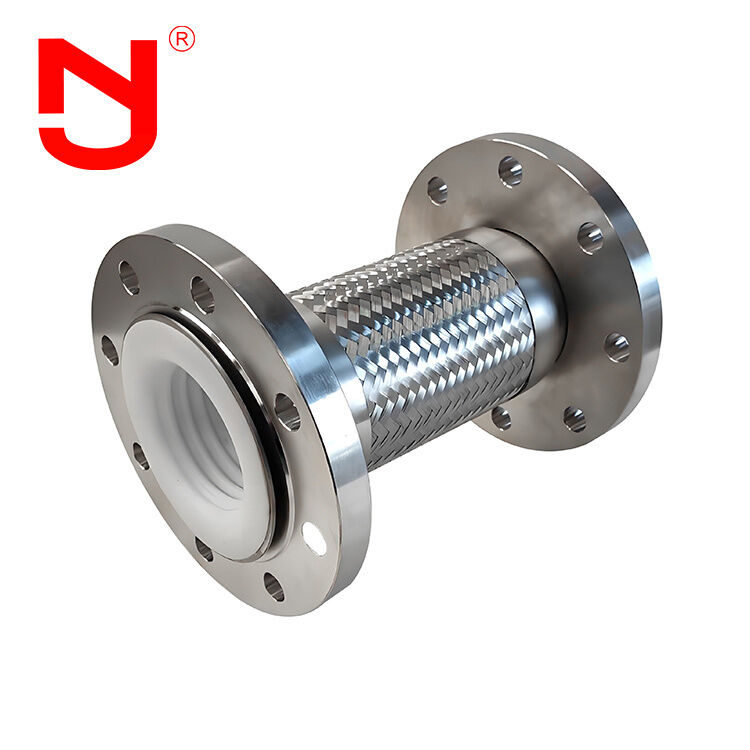

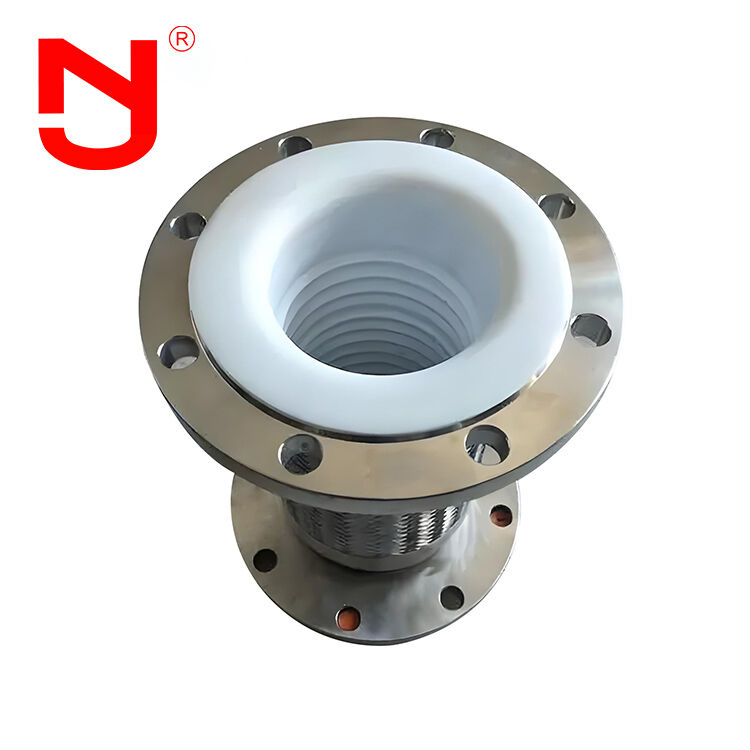

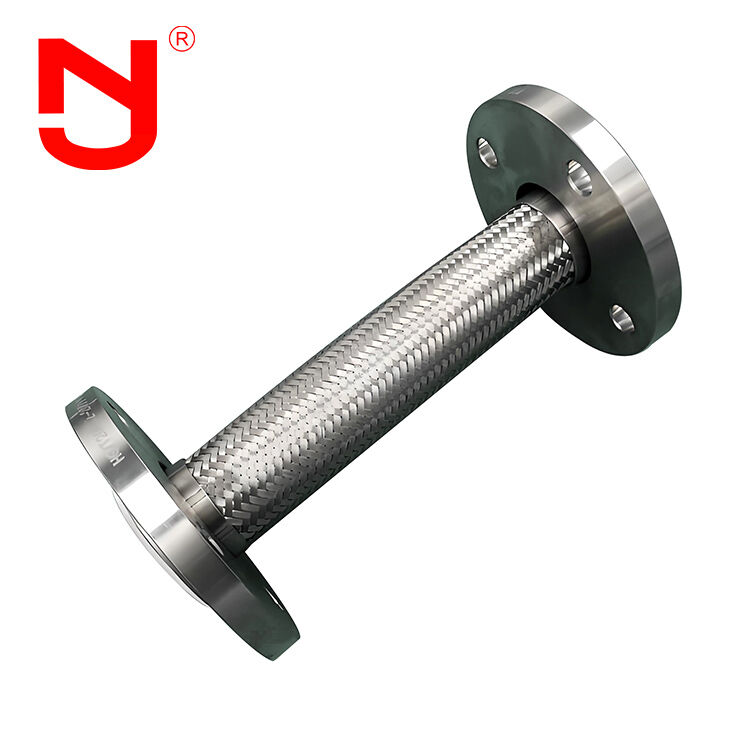

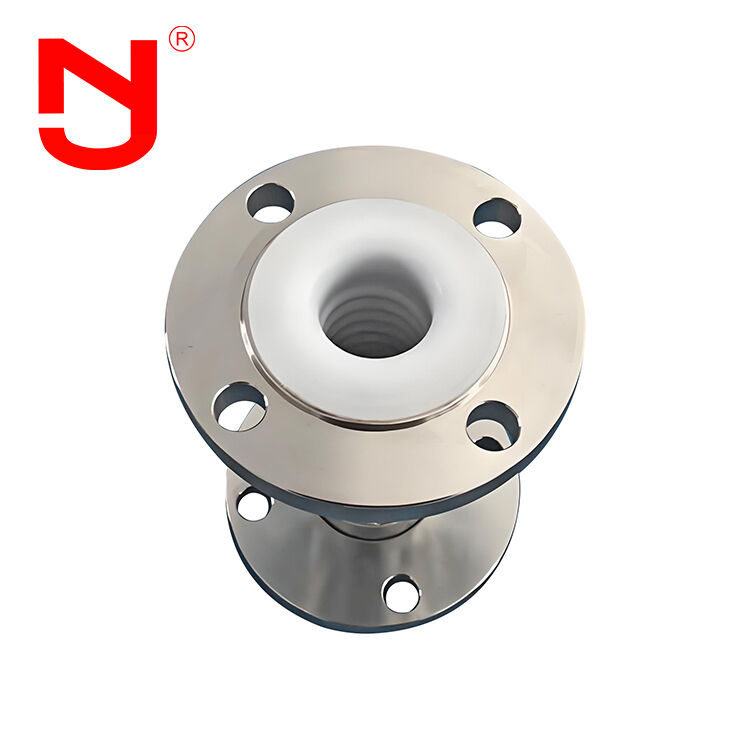

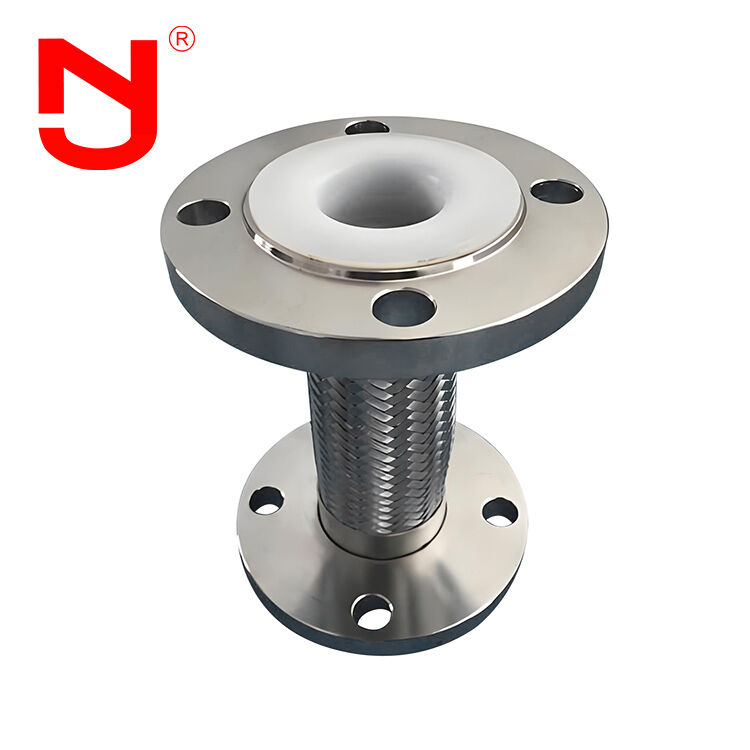

Flexrohr aus geflochtenem, gewelltem Metall mit PTFE-Auskleidung und Edelstahldraht
Dieser flexible Hochleistungsschlauch kombiniert eine PTFE-Innenauskleidung mit einem gewellten Edelstahlschlauch und einem äußeren Edelstahldrahtgeflecht. Der PTFE-Liner bietet hervorragende chemische Beständigkeit, geringe Reibung und hohe Temperaturstabilität, während die gewellte Edelstahlstruktur für Flexibilität und Druckbeständigkeit sorgt. Das äußere Edelstahlgeflecht erhöht die mechanische Festigkeit und schützt vor Vibrationen, Ermüdung und äußeren Beschädigungen. Dieses Produkt wird häufig in chemischen, petrochemischen, pharmazeutischen, Lebensmittel- und hochreinen Flüssigkeitstransfersystemen eingesetzt.
Leistungsmerkmale
Das wichtigste elastische Element flexibler Kompensatoren ist ein Edelstahlbalg. Durch die Ausdehnung und Biegung des Balgs nimmt der flexible Kompensator Rohrleitungsbewegungen in Axial-, Quer- und Winkelrichtung auf.
- Absorbiert axiale, transversale und winklige thermische Verformung von Rohrleitungen
- Reduziert die Auswirkungen von Gerätevibrationen auf Rohrleitungssysteme
- Kompensiert Rohrleitungsverformungen, die durch seismische Aktivitäten und Bodensetzungen verursacht werden
Technische Spezifikationen
Hauptdaten des Metallschlauchs
| Durchmesser (mm) |
Druckstufe (MPa) |
Verfügbare Balgfläche (cm²) |
Max. Außendurchmesser (mm) |
Länge (mm) |
| 32 | 1,0/1,6/2,5 | 16 | 225 | 160-280 |
| 40 | 1,0/1,6/2,5 | 23 | 244 | 164-289 |
| 50 | 1,0/1,6/2,5 | 37 | 259 | 172-306 |
| 65 | 1,0/1,6/2,5 | 55 | 270 | 215-322 |
| 80 | 1,0/1,6/2,5 | 81 | 284 | 240-366 |
| 100 | 1,0/1,6/2,5 | 121 | 304 | 235-345 |
| 125 | 1,0/1,6/2,5 | 180 | 334 | 282-342 |
| 150 | 1,0/1,6/2,5 | 257 | 364 | 282-367 |
| 200 | 1,0/1,6/2,5 | 479 | 442 | 340-426 |
| 250 | 1,0/1,6/2,5 | 769 | 507 | 393-493 |
| 300 | 1,0/1,6/2,5 | 1105 | 562 | 464-565 |
| 350 | 1,0/1,6/2,5 | 1307 | 622 | 509-609 |
| 400 | 1,0/1,6/2,5 | 1611 | 562 | 522-622 |
| 450 | 1,0/1,6/2,5 | 1972 | 700 | 403-523 |
| 500 | 1,0/1,6/2,5 | 2445 | 760 | 431-554 |
| 600 | 1,0/1,6/2,5 | 3534 | 835 | 478-588 |
| 700 | 1,0/1,6/2,5 | 4717 | 1110 | 490-590 |
| 800 | 1,0/1,6/2,5 | 5822 | 1265 | 502-602 |
| 900 | 1,0/1,6/2,5 | 7620 | 1186 | 698 |
| 1000 | 1,0/1,6/2,5 | 9043 | 1286 | 692 |
Details zur Produktkonstruktion
Metall-Flexrohre können je nach spezifischen Anforderungen angepasst werden:
- Balgmaterial:Edelstahl 304, 316L
- Flanschmaterialien:Q235 Kohlenstoffstahl, 304, 316L Edelstahl
Jingning verfügt über mehr als 17 Jahre Konstruktionserfahrung in der Herstellung von flexiblen Kompensatoren, Gummikompensatoren, Metallbalgverbindungen, Demontageverbindungen und anderen industriellen Rohrverbindungsstücken. Unsere flexiblen Kompensatoren erfüllen internationale Standards, einschließlich GB, ISO, DIN, ANSI, BS, JIS und kundenspezifische Anforderungen.
Hauptvorteile
- Wettbewerbsfähige Preise direkt ab Werk
- 17 Jahre Erfahrung in der Fertigung mit 5 Jahren Exporterfahrung
- Strenge Qualitätsprüfung, die die Industriestandards übertrifft
- Kundenspezifische Anpassung der Formbasis und OEM-Services
- Kostenlose Muster von Flexschlauchleitungen verfügbar
- Großer Lagerbestand für sofortige Verfügbarkeit
Anwendungen
Aufgrund ihrer Flexibilität gleichen diese flexiblen Schlauchleitungen Temperaturunterschiede, Verformungen und andere Bewegungen zwischen Geräten und Rohrleitungen aus, verhindern Vibrationen, reduzieren den Pipeline-Schub auf Geräte und gleichen ungleichmäßige Setzungen des Tankfundaments aus. Flexible Kompensatoren werden häufig in den Bereichen Chemie, Ölraffination, Energieerzeugung, Leichtindustrie, Kernenergie, Metallurgie, Maschinenbau, Instrumentierung, Schifffahrt und Luft- und Raumfahrt eingesetzt. Mit der zunehmenden Nutzung von Strom- und Wärmeleitungen im industriellen und zivilen Bereich steigt die Nachfrage nach hochwertigen Flexschlauchleitungen weiter.
Häufig gestellte Fragen
F: Kann das Metal Flex Tube mit einem individuellen Logo gekennzeichnet werden?
A: Ja, wir können es mit Ihrem Logo kennzeichnen. Wir bieten OEM- und ODM-Dienstleistungen an.
F: Wie lang ist das Metal Flex Tube von Angesicht zu Angesicht?
A: Zu den Standardlängen von Fläche zu Fläche gehören L130, L152, L203. Wir akzeptieren auch Sonderlängen entsprechend Ihren Anforderungen.
F: Können Sie Zeichnungen von Metal Flex Tube zur Verfügung stellen?
A: Ja, wir stellen detaillierte Zeichnungen zur Verfügung. Bitte kontaktieren Sie uns, um die Zeichnungen für flexible Metallrohre zu erhalten.
F: Welche Zertifikate können Sie für Metal Flex Tube vorlegen?
A: Wir bieten CE- und ISO-Zertifizierungen an.
