PTFE-Verschluss Flexible Stahl Wellenschlauch

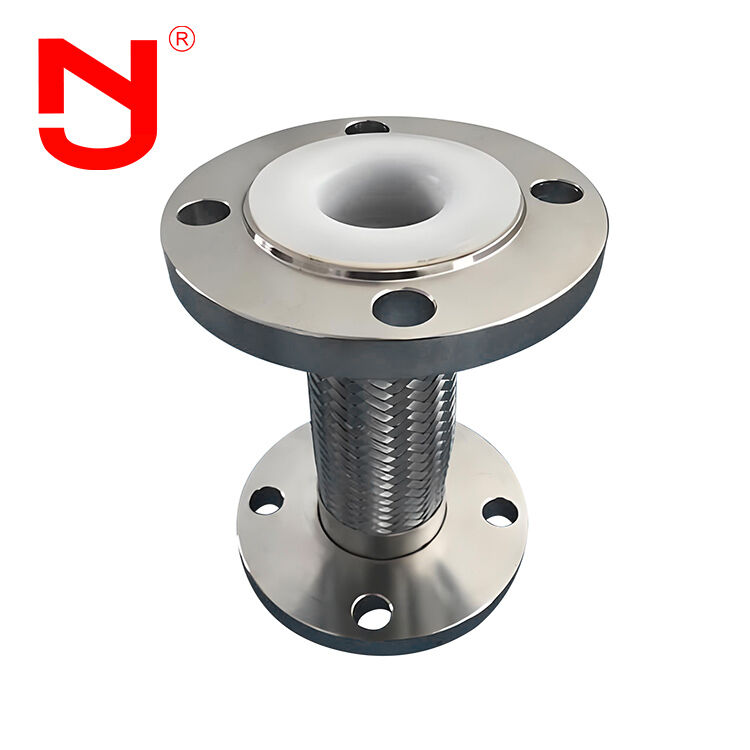

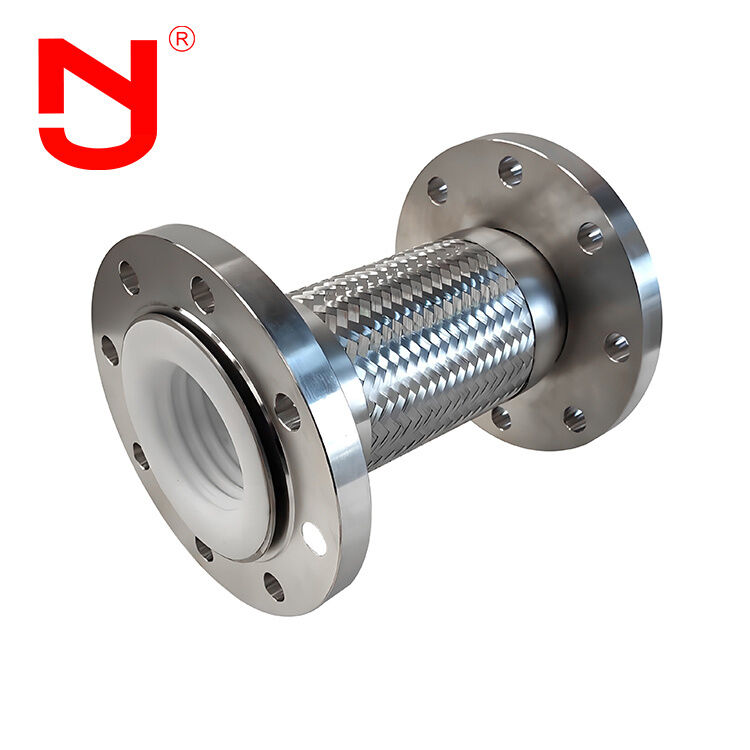

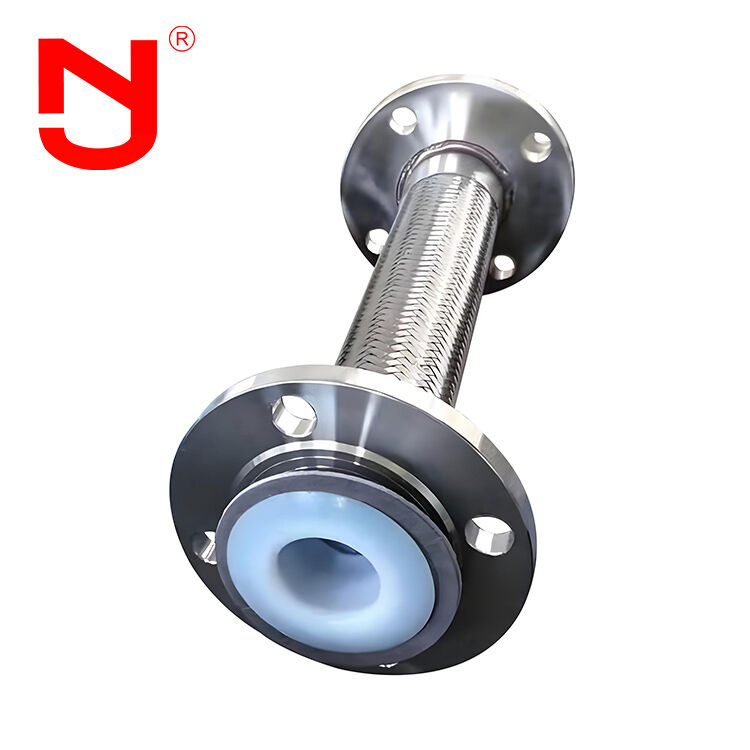

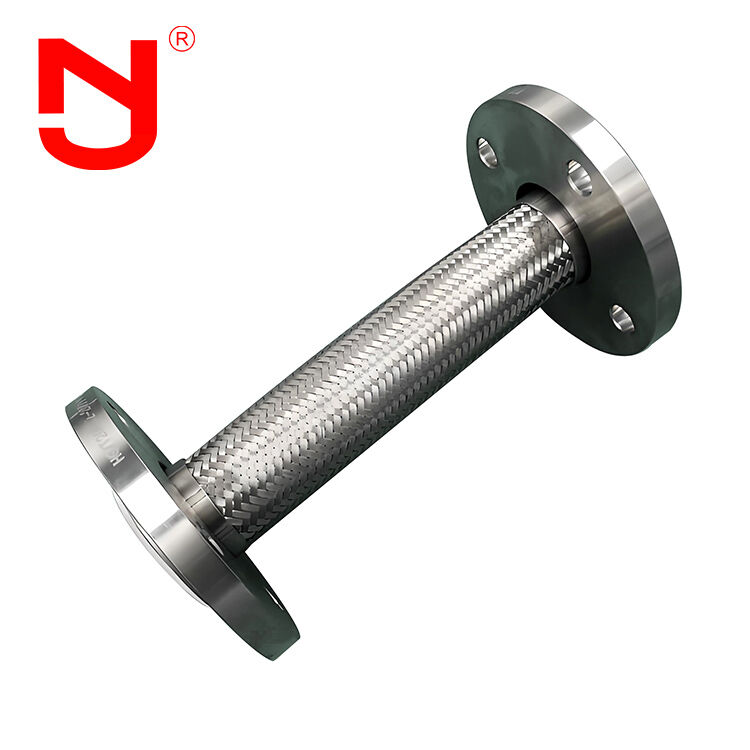

PTFE-Verschluss aus Edelstahl DN25 geflochtener Stahlschlauch Walzschlauch für industrielle Anwendungen
Dieser geflochtene Stahlschlauch ist eine hochwertige flexible Rohrlösung, die für anspruchsvolle industrielle Anwendungen entwickelt wurde.und hohe Temperaturen bei gleichzeitiger Gewährleistung eines reibungslosen Flusses und einer überlegenen SauberkeitDie gewölbte Edelstahlkonstruktion bietet eine hervorragende Flexibilität und Ermüdungsbeständigkeit.mit einer äußeren, geflochtenen Stahlschicht, die die Druckfestigkeit und den mechanischen Schutz verstärktIdeal für die chemische Verarbeitung, Öl und Gas, Pharmazeutika, Lebensmittelindustrie und hochreine Flüssigkeitsübertragungssysteme.
Leistungsmerkmale des Gasschlauchs
Die elastische Komponente unseres flexiblen Ausdehnungsgelenks sind die Edelstahlbälgen.QuerschnittDie wichtigsten Funktionen sind:
- Absorption von axialer, Quer- und Winkelthermischer Verformung in Rohrleitungen
- Verringerung der Schwingungseffekte der Anlagen auf Rohrleitungen
- Ausgleich für die Verformung der Rohrleitungen durch seismische Ereignisse und Bodeneinlagerungen
Technische Spezifikationen - Geflechteter Stahlschlauch
| Durchmesser (mm) |
Druckgrad (Mpa) |
Verfügbare Fläche der Schläuche (cm2) |
Maximaler Außendurchmesser (mm) |
Länge (mm) |
| 32 |
1.0/1.6/2.5 |
16 |
225 |
160-250/264-280 |
| 40 |
1.0/1.6/2.5 |
23 |
244 |
164-259/269-289 |
| 50 |
1.0/1.6/2.5 |
37 |
259 |
172-276/282-306 |
| 65 |
1.0/1.6/2.5 |
55 |
270 |
215-294/300-322 |
| 80 |
1.0/1.6/2.5 |
81 |
284 |
240 bis 338 bis 344 bis 366 |
| 100 |
1.0/1.6/2.5 |
121 |
304 |
235-317/323-345 |
| 125 |
1.0/1.6/2.5 |
180 |
334 |
282-314/316-342 |
| 150 |
1.0/1.6/2.5 |
257 |
364 |
282-339/338-367 |
| 200 |
1.0/1.6/2.5 |
479 |
442 |
340 bis 402/402 bis 426 |
| 250 |
1.0/1.6/2.5 |
769 |
507 |
393-459/493-399 |
| 300 |
1.0/1.6/2.5 |
1105 |
562 |
464-525/564-565 |
| 350 |
1.0/1.6/2.5 |
1307 |
622 |
509-564/609-604 |
| 400 |
1.0/1.6/2.5 |
1611 |
562 |
522-566/622-628 |
| 450 |
1.0/1.6/2.5 |
1972 |
700 |
403-498/503-523 |
| 500 |
1.0/1.6/2.5 |
2445 |
760 |
431-523/531-554 |
| 600 |
1.0/1.6/2.5 |
3534 |
835 |
478 bis 548/578 bis 588 |
| 700 |
1.0/1.6/2.5 |
4717 |
1110 |
490/590 |
| 800 |
1.0/1.6/2.5 |
5822 |
1265 |
502/602 |
| 900 |
1.0/1.6/2.5 |
7620 |
1186 |
/698 |
| 1000 |
1.0/1.6/2.5 |
9043 |
1286 |
/692 |
PTFE-ausgekleidete Metallschläuche Herstellungsprozess
Entdecken Sie, wie JINGNING hochwertige PTFE-ausgekleidete Metallschläuche mit mehr als 20 Jahren Fertigungserfahrung herstellt.
Unsere geflochtenen Stahlschläuche sind maßgeschneidert, um unterschiedliche Anwendungsbedürfnisse zu erfüllen:
- Material für den Boden:Edelstahl 304, 316L
- Flanzenmaterialien:Q235 Kohlenstoffstahl, 304, 316L Edelstahl
JINGNING verfügt über mehr als zwei Jahrzehnte Erfahrung in der Entwicklung von flexiblen Ausdehnungsgelenken, Gummi-Ausdehnungsgelenken, Metallbälg-Gelenken, Demontage-Gelenken und Rohrverbindungen für die Industrie.Unsere Produkte entsprechen internationalen Standards, einschließlich GB, ISO, DIN, ANSI, BS, JIS und individuelle Spezifikationen.
Produktvorteile
- Wettbewerbsfähige Fabrikpreise
- 17 Jahre Erfahrung in der Fertigung mit 5 Jahren Erfahrung im Export
- Strenge Qualitätskontrollen, die die Industriestandards übertreffen
- Anpassung der Formbasis und OEM-Dienstleistungen
- Kostenlose flexible Rohrproben zur Verfügung
- Umfangreiche Bestände an flexiblen Schlauchrohren
Anwendungsbereiche
Unsere Gasschläuche kompensieren Temperaturdifferenzverzerrungen und andere Bewegungen zwischen Ausrüstung und Rohrleitungen, verhindern Vibrationen, reduzieren den Rohrleitungsdruck auf Ausrüstung,und eine ungleichmäßige Einlagerung der Tankstiftung ermöglichen. Weit verbreitet in den Bereichen Chemie, Ölraffinierung, Stromerzeugung, Leichtindustrie, Kernenergie, Metallurgie, Maschinenbau, Instrumenten, Marine und Luftfahrt.Mit zunehmenden Anwendungen in Strom- und Wärmeleitungen in Industrie- und ZivilbereichDie Nachfrage nach Hochleistungs-Gasschläuchen wächst weiter.
Häufig gestellte Fragen
Q1: Kann der geflochte Stahlschlauch mit einem individuellen Logo gekennzeichnet werden?
A1: Ja, die Markung des individuellen Logos ist erhältlich. Wir bieten umfassende OEM- und ODM-Dienstleistungen.
F2: Was ist die Länge von Stählschlauch?
A2: Die Standardlängen sind L130, L152, L203, kundenspezifische Längen sind nach Ihren Vorgaben erhältlich.
F3: Können Sie Zeichnungen des Gasschlauchs liefern?
A3: Ja, wir liefern detaillierte technische Zeichnungen. Bitte kontaktieren Sie uns für spezifische geflochtene Stahlschlauchdokumentation.
Q4: Welche Zertifikate für geflochtenen Stahlschlauch können Sie bereitstellen?
A4: Wir stellen CE- und ISO-Zertifizierungen für unsere Produkte zur Verfügung.
