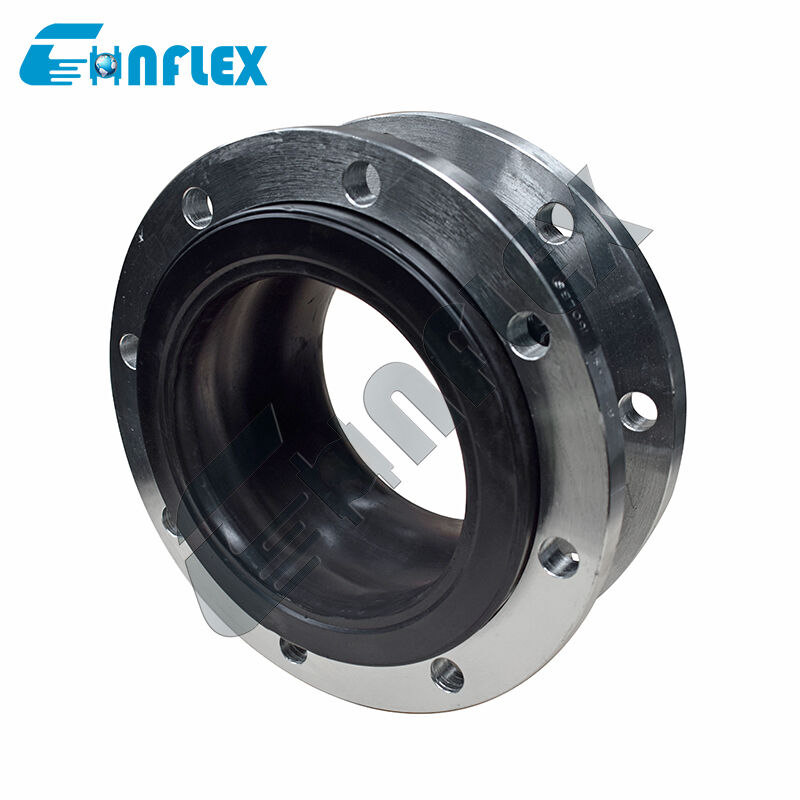

Kundenspez Gelenk-Flansch-Typ Rohr-Dehnungsfuge
Produktbeschreibung
Kundenspezifische Flansch-Typ Rohr-Dehnungsfuge ist eine vielseitige und hochgradig anpassungsfähige Rohrleitungskomponente, die zur Aufnahme von thermischer Ausdehnung, Vibrationen und Fehlausrichtungen in einer Vielzahl von Rohrleitungssystemen entwickelt wurde. Mit einer Flanschverbindung für einfache Installation und sichere Abdichtung ist dieser Dehnungsfugen-Typ so konstruiert, dass er spezifische Projektanforderungen durch vollständige Anpassung von Abmessungen, Flanschstandards (wie ANSI, DIN, JIS), Bohrungsmustern, Druckstufen und Materialauswahl erfüllt. Typischerweise aus hochwertigen Gummimischungen wie EPDM, NBR, HNBR oder CR gefertigt und mit mehreren Lagen Synthetikgewebe und Stahldraht oder inneren Halteringen verstärkt, gewährleistet er hervorragende Flexibilität, Haltbarkeit und Beständigkeit gegen Druck, Temperaturschwankungen sowie korrosive oder abrasive Medien. Das Flanschdesign vereinfacht nicht nur Wartung und Austausch, sondern bietet auch starke mechanische Stabilität unter anspruchsvollen Betriebsbedingungen. Weit verbreitet in der Wasseraufbereitung, HLK-Systemen, Chemieanlagen, Energieerzeugung und Schifffahrtsleitungen, schützt diese kundenspezifische Flansch-Typ Rohr-Dehnungsfuge effektiv Geräte wie Pumpen und Ventile, reduziert Systembelastungen und verlängert die allgemeine Lebensdauer des Rohrleitungsnetzes und bietet gleichzeitig eine zuverlässige und kostengünstige Lösung, die auf komplexe technische Anwendungen zugeschnitten ist.
Leistungsmerkmale
1. Flexibilität: Ermöglicht axiale, laterale und winklige Bewegungen.
2. Haltbarkeit: Verstärkte Rohr-Dehnungsfuge bietet langlebige Leistung.
3. Korrosionsbeständigkeit: Widersteht aggressiven Umgebungen und Chemikalien.
4. Geräusch- und Vibrationsreduzierung: Dämpft Vibrationen und Stoßwellen.
5. Einfache Installation und Wartung: Kompaktes Design und Standard-Flanschanschlüsse erleichtern Installation und Instandhaltung.
Produktspezifikation
| Größe |
Länge |
Zulässige Bewegungen im Betrieb |
| mm |
Zoll |
mm |
Axiale Kompression mm |
Axiale Dehnung
mm |
Querbewegung
mm
|
Winkelablenkung mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Hinweis: Wenn das Medium Öl, Säuren oder alkalische Substanzen sind und besondere Anforderungen an die Arbeitstemperatur bestehen, können Sie dies durch Senden eines Briefes oder einer Zeichnung anpassen. Bitte geben Sie dies bei der Bestellung an.
|
Produktdetails
Produktionsablauf
|
1. Rohmaterial
Hochwertige CR/EPDM/NBR
Gummi-Rohmaterialien,
Kein recyceltes Gummi
|
2. Plastifizieren und Mischen
Spezielle Formulierung für bessere Biegung mit Nylon, für bessere Festigkeit, Abdichtung
|
3. Werkstücke wickeln
Kupferbeschichteter Stahldraht-Verstärkung verhindert Abziehen
|
|
4. Vulkanisieren
Automatische Vulkanisationsmaschine gewährleistet Vulkanisationszeit und -druck
|
5. Inspektion
100% strenge Inspektion ist Verantwortung gegenüber den Verbrauchern
|
6. Verpackung
Schutzverpackung für keine
Rost und Bruch
|
Anwendung
Rohr-Dehnungsfugen werden in verschiedenen Bereichen eingesetzt, darunter Bauwesen, chemische Industrie, Schiffbau, Leitungswasser, Gas, chemische Rohrleitungen, Erdölleitungen, Lebensmittelrohrleitungen, Klimaanlagenrohrleitungen und Abwasserbehandlung.
Unsere Dienstleistungen
1. 24 Stunden online
2. Kostenlose Muster werden bereitgestellt
3. Unterstützung der Anpassung
4. Zeichnungen bereitstellen
5. Mehrere Zahlungsstile zur Auswahl
6. Werksinspektion (Material, Spezifikationen, Menge, Druck, Verpackung)
7. Lange Garantiezeit
8. Geeignete Verpackung für den Transport
Unsere Kunden
Zertifikat
FAQ
F1:Was ist das Material der Rohr-Dehnungsfuge?
A1:Das Material kann EPDM, NBR, CR, SBR sein... Es hängt von den Arbeitsbedingungen ab.
F2:Was ist die Garantiezeit der Rohr-Dehnungsfuge?
A2:Wir bieten 18 Monate Garantie.
F3:Was ist die Arbeitstemperatur der Rohr-Dehnungsfuge?
A3:Die Arbeitstemperatur beträgt -20°C~100°C.
F4:Was ist die Verpackung?
A4:Die Verpackung ist Karton und eine stabile Sperrholzkiste.
