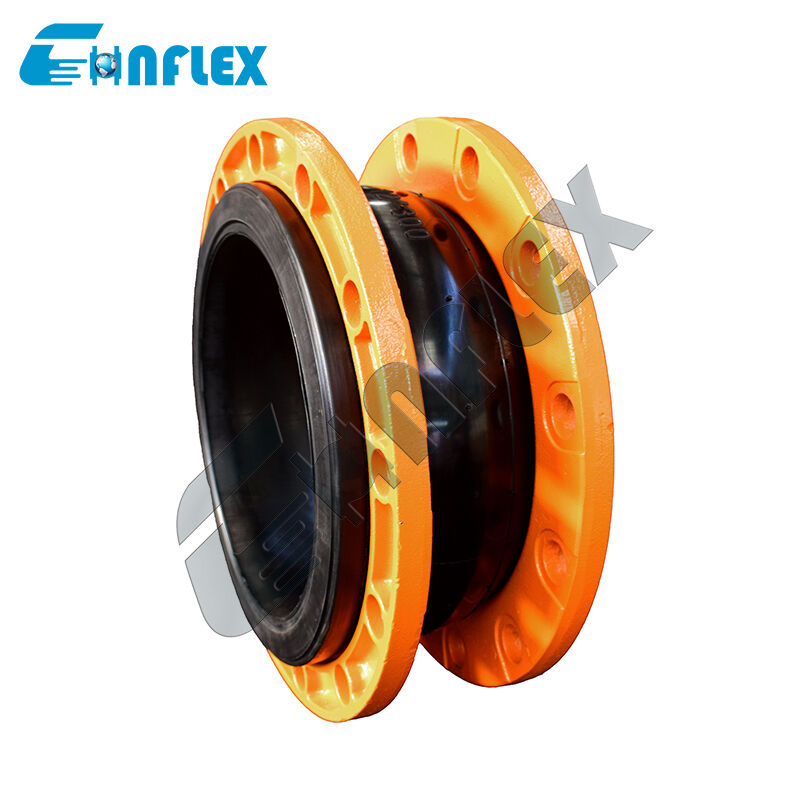

Verbundene Gummi-Erweiterungsgelenk mit Steuerstäben: Sicherung von flächenförmigen, flexiblen Schlägen, um das Ausziehen von Rohren zu verhindern
Beschreibung des Produkts
Eliminieren Sie die Gefahr einer katastrophalen Trennung der Pipeline mit dieser gebundenen Gummi-Expansionsverbindung, voll ausgestattet mit integrierten Stahlsteuerstäben.Verhinderung der Überdehnung der flexiblen Blasen über ihre Strukturgrenze, wenn das System plötzliche Druckspannen oder Wasserhammer erlebtEs bietet die ultimative strukturelle Ruhe für nicht verankerte Rohrleitungen, die eine gesteuerte flexible Bewegung erfordern.
Leistungsmerkmale
1Flexibilität: Akkommodiert axiale, laterale und winkelförmige Bewegungen.
2Haltbarkeit:Ausgleichsgerätbietet eine lang anhaltende Leistung.
3Korrosionsbeständigkeit: Widerstand gegen aggressive Umgebungen und Chemikalien.
4Schall- und Schwingungsreduktion: Dampft Vibrationen und Stoßwellen.
5Ease of Installation & Maintenance: Kompaktes Design und standardmäßige Flanschverbindungen erleichtern Installation und Wartung.
Produktspezifikation
| Größe |
Länge |
Erlaubte Bewegungen in Betrieb |
| mm |
Zoll |
mm |
Achsische Kompression |
Achsale Erweiterung
mm |
Transverse Bewegung
mm
|
Winkelverzerrung mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
Ein Viertel |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
Zwei und eine Hälfte |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200 zu 255. |
25 |
16 |
22 |
15° |
| 400 |
16 |
200 zu 255. |
25 |
16 |
22 |
15° |
| 450 |
18 |
200 zu 255. |
25 |
16 |
22 |
15° |
| 500 |
20 |
200 zu 255. |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300. |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Hinweis: Wenn das Medium Öl, saure oder alkalische Substanzen ist, und es spezielle Anforderungen an die Arbeitstemperatur gibt, können Sie es anpassen, indem Sie einen Brief oder eine Zeichnung senden.Bitte geben Sie an, wann Sie bestellen.
|
Einzelheiten zum Produkt
Produktionsfluss
|
1.Rohstoff
Top level CR/EPDM/NBR
Kautschuk Rohstoffe,
Kein Recyclinggummi.
|
2Das ist Plastizieren. und mischen
Spezielle Formulierung für besseres Biegen mit Nylon, für bessere Stärke, Dichtung
|
3Arbeitsscheiben wickeln.
Cooper plattierte Stahldrahtverstärkung verhindert Abziehen
|
|
4Vulkanisieren.
Automatische Vulkanierung Maschine sicherstellen Vulkanierung Zeit und Druck
|
5Inspektionieren.
100% strenge Inspektion ist für die Verbraucher verantwortlich zu sein.
|
6. Verpackung
Schutzverpackung für Nein
Rust and Breakage.
|
Anwendung
Flexible Joint Flange werden in verschiedenen Bereichen eingesetzt, einschließlich Bau, chemische Industrie, Schiffbau, Leitungswasser, Gas, chemische Pipelines, Erdölpipelines, Lebensmittelpipelines,Luftkonditionierungsrohren, und Abwasserbehandlung.
Unsere Dienstleistungen
124 Stunden online.
2Kostenlose Proben zur Verfügung gestellt.
3Unterstützung für die Anpassung.
4Zeichnungen liefern.
5Mehrere Zahlungsarten zur Auswahl.
6Fabrikinspektion (Material, Spezifikationen, Menge, Druck, Verpackung)
7Eine lange Garantiezeit.
8Passend für den Transport.
Unser Kunde.
Bescheinigung
Häufig gestellte Fragen
- Was ist das?Was ist der Zweck der Metallstäbe an diesem Gelenk?
A:Es handelt sich dabei um Steuerstäbe, die die maximale Ausdehnung des Gummis beschränken und verhindern, daß sich das Gelenk unter Druckantrieb auseinanderzieht.
- Was ist das?Kann ich die Bewegungsbeschränkungen selbst anpassen?
A:Ja, die Verriegelungsmuttern an den Steuerstäben können so kalibriert werden, dass sie genau der Bewegungsmenge entsprechen, die für die Berechnung der Rohrleitung erforderlich ist.
