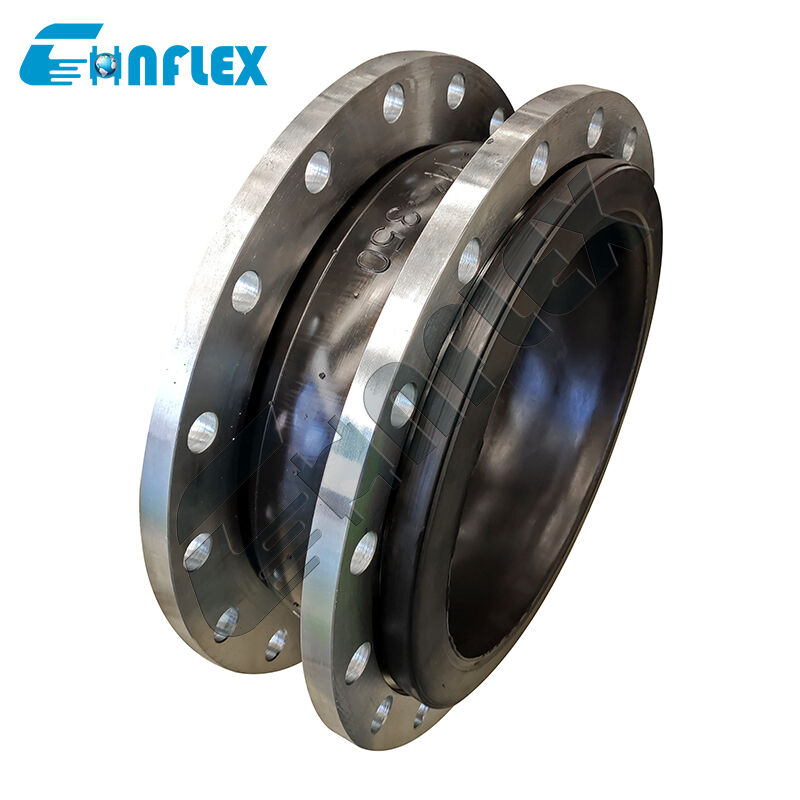

Hochdruck-PTFE-ausgekleidete Faltenbalg-Kompensatoren: Explosionsgeschützte flexible Flanschverbindung für korrosive industrielle Medien
Explosionsgeschützte chemische Eindämmung für Hochdruck-Industrieleitsysteme.
Der Hochdruck-PTFE-ausgekleidete Faltenbalg-Kompensator ist eine fortschrittliche, hochintegre Rohrleitungskomponente, die für extreme industrielle Einsätze entwickelt wurde, bei denen korrosive Medien und explosive Atmosphären aufeinandertreffen. Anlagen, die gefährliche Chemikalien, flüchtige Lösungsmittel und reaktive Hochdruckflüssigkeiten verarbeiten, benötigen absolute Leckagesicherheit, um Personal und die umliegende Infrastruktur zu schützen.
Diese explosionsgeschützte flexible Verbindung verfügt über eine ultra-dichte, nahtlose PTFE (Polytetrafluorethylen)-Innenauskleidung die druckgebunden an ein strapazierfähiges, mehrlagig verstärktes Elastomergehäuse ist. Die reine PTFE-Auskleidung bietet eine unnachgiebige chemische Barriere gegen aggressive Säuren und flüchtige Verbindungen, während eine antistatische Erdung die Ansammlung elektrostatischer Ladungen verhindert und so Funkengefahren in explosionsgefährdeten Umgebungen eliminiert. Ausgestattet mit strapazierfähigen Stahlflanschen, die für erhöhte Druckstufen ausgelegt sind, kompensiert dieser Kompensator multiaxiale thermische Ausdehnungen, dämpft Pumpenvibrationen und bietet eine zuverlässige Druckeindämmung unter kontinuierlichen Hochstressbedingungen.
Leistungsmerkmale
Zertifizierte Hochdruckbeständigkeit: Verstärkt mit mehrlagigen hochfesten Gewebelagen und integrierten Stahlringringen, die eine hohe Druckhaltefähigkeit ohne strukturelle Verformung oder Auskleidungsversagen gewährleisten.
Explosionsgeschütztes & Antistatisches Design: Entwickelt zur Ableitung statischer Ladungen über die gesamte Verbindung, um gefährliche Funken in flüchtigen oder explosionsgefährdeten Umgebungen zu verhindern.
Absolute chemische Immunität: Die hochwertige PTFE-Auskleidung bietet eine nahezu universelle Korrosionsbeständigkeit und isoliert den äußeren Gummikörper von konzentrierten Säuren, starken Laugen und aggressiven organischen Lösungsmitteln.
Dämpfung von Vibrationen & mechanischen Stößen: Die elastomere äußere Matrix absorbiert hochfrequente mechanische Vibrationen, Motorbrummen und Druckstöße von schweren Industriepumpen und Maschinen.
Integrierte, ausgestellte Vollflanschdichtung: Die durchgehende PTFE-Auskleidung erstreckt sich durch die Bohrung und stellt sich über die Flanschfläche, wodurch eine integrierte, chemikalienbeständige Dichtung entsteht, die Leckagen und Flüssigkeitsaustritt verhindert.
Produktspezifikation
| Größe |
Länge |
Zulässige Bewegungen im Betrieb |
| mm |
Zoll |
mm |
Axiale Kompression mm |
Axiale Dehnung
mm |
Querbewegung
mm
|
Winkelabweichung mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Hinweis: Wenn das Medium Öl, Säuren oder alkalische Substanzen sind und besondere Anforderungen an die Arbeitstemperatur bestehen, können Sie dies durch Senden eines Briefes oder einer Zeichnung anpassen. Bitte geben Sie dies bei der Bestellung an.
|
Produktdetails
Produktionsablauf
|
1. Rohmaterial
Hochwertige CR/EPDM/NBR
Gummi-Rohmaterialien,
Kein recycelter Gummi
|
2. Plastifizieren und Mischen
Spezielle Formulierung für besseres Biegen mit Nylon, für bessere Festigkeit, Abdichtung
|
3. Werkstücke wickeln
Kupferbeschichteter Stahldraht-Verstärkung verhindert Abziehen
|
|
4. Vulkanisieren
Automatische Vulkanisationsmaschine gewährleistet Vulkanisationszeit und -druck
|
5. Inspektion
100% strenge Inspektion ist Verantwortung gegenüber den Verbrauchern
|
6. Verpackung
Schutzverpackung für keine
Rost und Bruch
|
Anwendung
Gummi-Kompensator Standard werden in verschiedenen Bereichen eingesetzt, darunter Bauwesen, chemische Industrie, Schiffbau, Leitungswasser, Gas, chemische Rohrleitungen, Erdölleitungen, Lebensmittelrohrleitungen, Klimaanlagenrohrleitungen und Abwasserbehandlung.
Unsere Dienstleistungen
1. 24-Stunden-Online-Service
2. Kostenlose Muster werden bereitgestellt
3. Unterstützung der Anpassung
4. Bereitstellung von Zeichnungen
5. Mehrere Zahlungsarten zur Auswahl
6. Werksinspektion (Material, Spezifikationen, Menge, Druck, Verpackung)
7. Lange Garantiezeit
8. Geeignete Verpackung für den Transport
Unsere Kunden
Zertifikat
FAQ
F1: Wie erreicht dieser PTFE-ausgekleidete Faltenbalg eine "explosionsgeschützte" Fähigkeit?
In explosionsgefährdeten Umgebungen oder bei flüchtigen Flüssigkeitsleitungen kann ein Hochgeschwindigkeitsflüssigkeitsfluss statische Elektrizität aufbauen. Dieser Kompensator verfügt über antistatische Merkmale – wie leitfähige Erdungsbänder oder integrierte antistatische Auskleidungen –, die elektrostatische Ladungen sicher ableiten und so Funkenrisiken in gefährlichen Zonen eliminieren.
F2: Was ermöglicht es diesem Kompensator, höhere Druckstufen als Standard-Gummikompensatoren zu bewältigen?
Die Hochdruckfähigkeit wird durch interne strukturelle Verstärkung erreicht. Die äußere Gummischale ist mit zusätzlichen Lagen hochfester synthetischer Kordgewebe und eingebetteten hochfesten Stahlringringen aufgebaut, die es dem Faltenbalg ermöglichen, radialem Aufblähen und axialem Reißen unter hohem Systemdruck zu widerstehen.
F3: Werden beim Einbau dieser Flanschverbindung separate Dichtungen benötigt?
Nein. Die interne PTFE-Auskleidung erstreckt sich vollständig durch die Halsung und stellt sich über die gesamte erhöhte Fläche der Stahlflansche nach außen. Dieser umgeschlagene PTFE-Kragen fungiert als eigene Vollflansch-Chemikaliendichtung und erzeugt eine sofortige, leckagefreie Abdichtung, wenn er gegen die gegenüberliegenden Rohrflansche komprimiert wird.
F4: Kann dieser Faltenbalg abwechselnde Druck- und Vakuumzustände bewältigen?
Ja, aber Hochdruck-Vakuum-Kombinationen erfordern eine spezielle Verstärkung. Wenn Ihre Rohrleitung plötzlichen Unterdruck oder Sog erfährt, sollten während der Herstellung interne Vakuumstützringe spezifiziert werden, um ein Einfallen der PTFE-Auskleidung zu verhindern.
F5: Welche Arten von korrosiven Medien können sicher durch diese Verbindung geleitet werden?
Die reine PTFE-Auskleidung bietet eine nahezu universelle chemische Inertheit. Sie bewältigt sicher konzentrierte Schwefelsäure, Salzsäure, Salpetersäure, Natriumhydroxid, flüchtige organische Lösungsmittel und aggressive Oxidationsmittel, ohne auszulaugen, aufzuquellen oder sich zu zersetzen.
