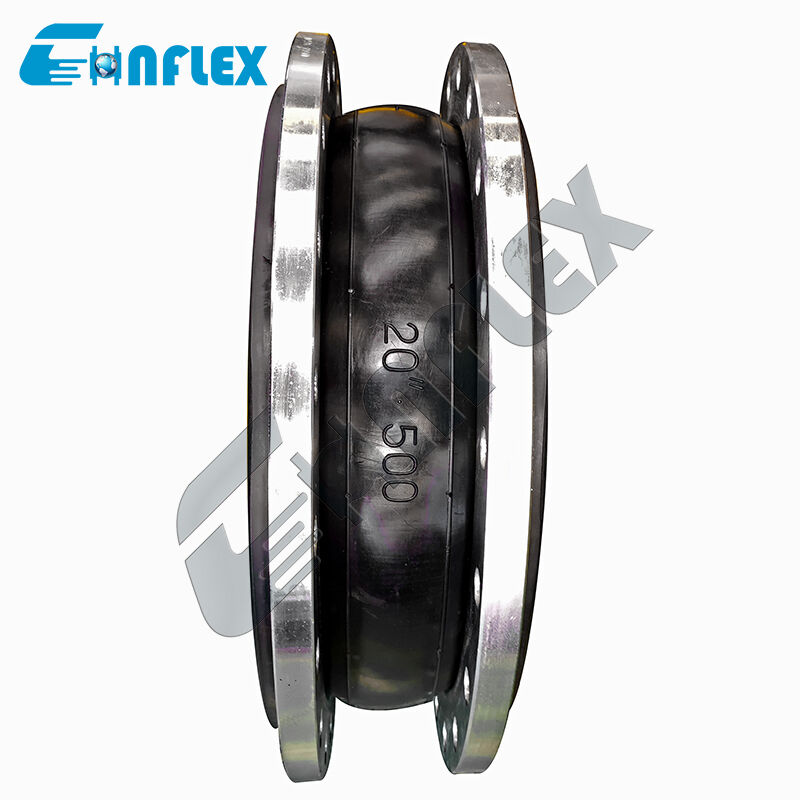

10 Bar Druckbewertung Flexible Bellows Coupler: Industrielle Festigkeit Anti-Burst Gummi Rohrverbindung für HVAC-Systeme
Die Schwerlast-Vibrations- und Akustikbarriere für moderne HVAC-Infrastruktur.
Die10 Bar Druckbewertung Flexible Schlägerkopplungist ein Rohrbauteil mit industrieller Festigkeit, der speziell für einen ruhigen, kontinuierlichen und undichten Betrieb in anspruchsvollen HVAC-, Fernkühl- und kommerziellen Flüssigkeitsübertragungsnetzen entwickelt wurde.Zentrifugalkühlgeräte mit hoher Leistung, Kühltürme und Kreislaufpumpen erzeugen intensive mechanische Vibrationen, hydraulisches Rauschen und thermische Ausdehnungskräfte, die starke Belastungen an starren Rohrnetzen verursachen können,Das führt zu Gelenkmüdigkeit und teuren Systemlecks.
mit einer Breite von mehr als 20 mm,10 bar (145 PSI / 1,0 MPa), verfügt dieser sprungsichere flexible Kupplung über einen dicken elastomeren Körper, verstärkt mit mehrschichtigen, hochfesten synthetischen Kabelgeweben und eingebetteten Stahldrahtringen.mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mmDieser Koppler wirkt als robuster kinetischer Energieabsorber, neutralisiert die Pumpenvibrationen und dämpft die Übertragung von Schall durch den Gebäudekram.und kompensiert nahtlos die Wärmewachstumszyklen, um langfristige Betriebssicherheit für schwere Heiz- und Kälteanlagen zu gewährleisten.
Leistungsmerkmale
10 Bar-Anti-Burst-Design:Sie ist mit hochfesten Stoffseilebenen und hochfester eingebetteter Drahtverstärkung gebaut und bietet einen Betriebsdruck von10 barmit einer hohen Sicherheits-Riss-Marge.
Überlegene Schwingungs- und Schalldämmung:Die elastomeren Bälge wirken als kinetischer Dämpfer und isolieren das Hochfrequenz-Motorbrummen, die Pumpenvibrationen und die Flüssigkeitspulsationen, bevor sie sich in Gebäudestrukturen ausbreiten.
Thermisches Wachstum und Stressentlastung:Die Einkugelbogen-Geometrie lässt sich durch dynamische Rohrspannungen reibungslos ersetzen und absorbiert gleichzeitig axiale Kompression, axiale Erweiterung, seitliche Scheren und Winkelfehlstellungen.
Korrosions- und Witterungsbeständige Schale:Mit einer äußeren Abdeckungsverbindung hergestellt, die Ozon, UV-Strahlung, Kondensation und Umgebungstemperaturschwankungen widersteht, die in Kesselräumen und Außenkühlturminstallationen üblich sind.
Optimierter Fluss mit geringer Turbulenz:Es verfügt über ein glattes internes Bogen-Design, das einen stetigen volumetrischen Fluss aufrechterhält, innere Fluidreibung minimiert und Luftverstopfung in geschlossenen HVAC-Systemen verhindert.
Produktspezifikation
| Größe |
Länge |
Erlaubte Bewegungen in Betrieb |
| mm |
Zoll |
mm |
Achsische Kompression |
Achsale Erweiterung
mm |
Transverse Bewegung
mm
|
Winkelverzerrung mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
Ein Viertel |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
Zwei und eine Hälfte |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200 zu 255. |
25 |
16 |
22 |
15° |
| 400 |
16 |
200 zu 255. |
25 |
16 |
22 |
15° |
| 450 |
18 |
200 zu 255. |
25 |
16 |
22 |
15° |
| 500 |
20 |
200 zu 255. |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300. |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Hinweis: Wenn das Medium Öl, saure oder alkalische Substanzen ist, und es spezielle Anforderungen an die Arbeitstemperatur gibt, können Sie es anpassen, indem Sie einen Brief oder eine Zeichnung senden.Bitte geben Sie an, wann Sie bestellen.
|
Einzelheiten zum Produkt
Produktionsfluss
|
1.Rohstoff
Top level CR/EPDM/NBR
Kautschuk Rohstoffe,
Kein Recyclinggummi.
|
2Das ist Plastizieren. und mischen
Spezielle Formulierung für besseres Biegen mit Nylon, für bessere Stärke, Dichtung
|
3Arbeitsscheiben wickeln.
Cooper plattierte Stahldrahtverstärkung verhindert Abziehen
|
|
4Vulkanisieren.
Automatische Vulkanierung Maschine sicherstellen Vulkanierung Zeit und Druck
|
5Inspektionieren.
100% strenge Inspektion ist für die Verbraucher verantwortlich zu sein.
|
6. Verpackung
Schutzverpackung für Nein
Rust and Breakage.
|
Anwendung
Gemeinsame Norm für die Ausdehnung von Gummisind in verschiedenen Bereichen weit verbreitet, darunter Bauwesen, chemische Industrie, Schiffbau, Leitungswasser, Gas, chemische Pipelines, Erdölpipelines, Lebensmittelpipelines, Klimaanlagen,und Abwasserbehandlung.
Unsere Dienstleistungen
124 Stunden online.
2Kostenlose Proben zur Verfügung gestellt.
3Unterstützung für die Anpassung.
4Zeichnungen liefern.
5Mehrere Zahlungsarten zur Auswahl.
6Fabrikinspektion (Material, Spezifikationen, Menge, Druck, Verpackung)
7Eine lange Garantiezeit.
8Passend für den Transport.
Unser Kunde.
Bescheinigung
Häufig gestellte Fragen
F1: Was bedeutet eine "10 Bar Druckbewertung" für eine HVAC Gummiverbindung?
Eine Leistung von 10 bar bedeutet, dass der flexible Kupplungssystem für den Dauerbetrieb unter Betriebsdruck bis zu10 barDies entspricht leicht den Druckbedürfnissen der meisten Kühlwasser-, Warmwasser-,und Kondensatorwasserkreislaufleitungen in kommerziellen HVAC-Systemen.
F2: Warum ist ein flexibler Sprengschutzanschluss in der Nähe von Kühlsystemen und großen Zirkulationspumpen notwendig?
Pumpen und Kühlgeräte erzeugen während des An- und Ausschaltens kontinuierliche mechanische Vibrationen und plötzliche Druckschläge (Wasserhammer).Die Verbindung von starren Rohren direkt an diese Einheiten führt zu zerstörerischen Belastungen an Ausrüstungsdüsen und GebäudekabinenEin Sprengschutz-Gummi-Kopplung absorbiert diese Kräfte und verhindert Rohrspaltungen, Flansch-Weinen und Beschädigungen der Ausrüstung.
F3: Welche Elastomermaterialien werden für HVAC-Wärmeleitungen im Vergleich zu Kühlwasserleitungen empfohlen?
-
EPDM:Der ideale Industriestandard für heißes Wasser, gekühltes Wasser und milde Glykollösungen, mit hervorragendem thermischen Bereich, Ozonbeständigkeit und Anti-Aging-Eigenschaften.
-
NBR (Nitrile):Empfohlen, wenn der Flüssigkeitsstrom Spurenöle, hydraulische Schmierstoffe oder Erdölzusatzstoffe enthält.
F4: Sind bei der Installation dieser 10-Bar-Verbindung in HVAC-Systemen Steuereinheiten (Grenzstäbe) erforderlich?
Es wird dringend empfohlen, Steuergeräte (Bindungsstangen) zu verwenden, wenn das Rohrsystem nicht verankert oder auf erhöhten Rohrträgern installiert ist.Die Grenzstäbe verhindern, dass sich die flexiblen Blase während unerwarteter hydraulischer Überspannungen oder Pumpenstarts über die zulässigen Bewegungsgrenzen hinaus erstrecken.
F5: Wie hilft diese flexible Kopplung, den Lärmpegel in gewerblichen Gebäuden zu reduzieren?
Metallrohre fungieren als akustische Leiter und übertragen Pumpmotorgeräusche direkt in besetzte Gebäudeflächen.Der dichte elastomere Körper dieses flexiblen Kopplers bricht den starren Kontakt zwischen Metallen, die Schallwellen und das mechanische Summen direkt an der Schnittstelle der Ausrüstung dämpfen.
