Produktdetails:
Zahlung und Versand AGB:
|
Zertifikat: | CER | Garantie: | 18months |
---|---|---|---|
Gummimaterial: | NBR, EPDM, NR | Flansch-Standard: | LÄRM, BS, ANSI |
Flansch-Material: | Kohlenstoffstahl, duktiles Eisen, Edelstahl | Produkt-Name: | Doppelter Bereich-Gummidehnfuge |
Betriebstemperatur: | -25~120 Grad | OEM&ODM: | Unterstützung |
Markieren: | Gummischlauchkupplungsverbindungsstück,Plombieren der Dehnfuge |

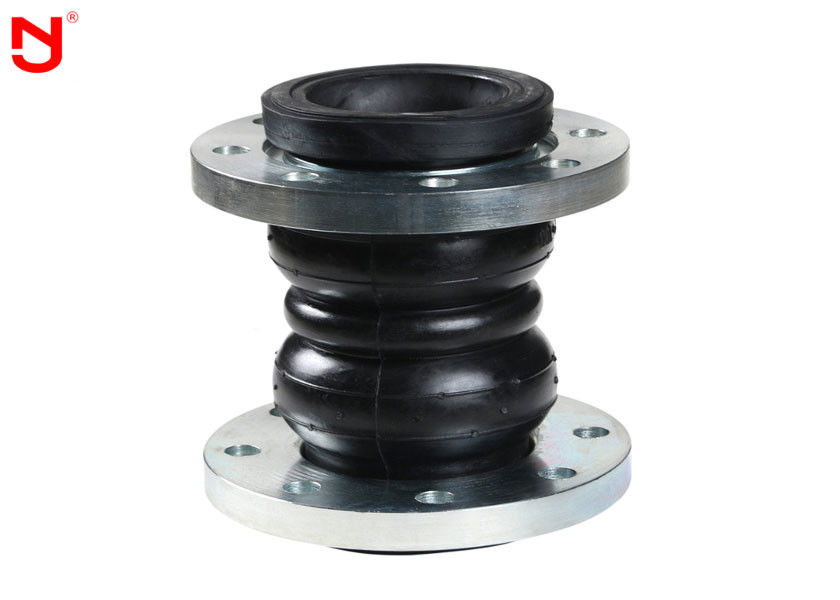

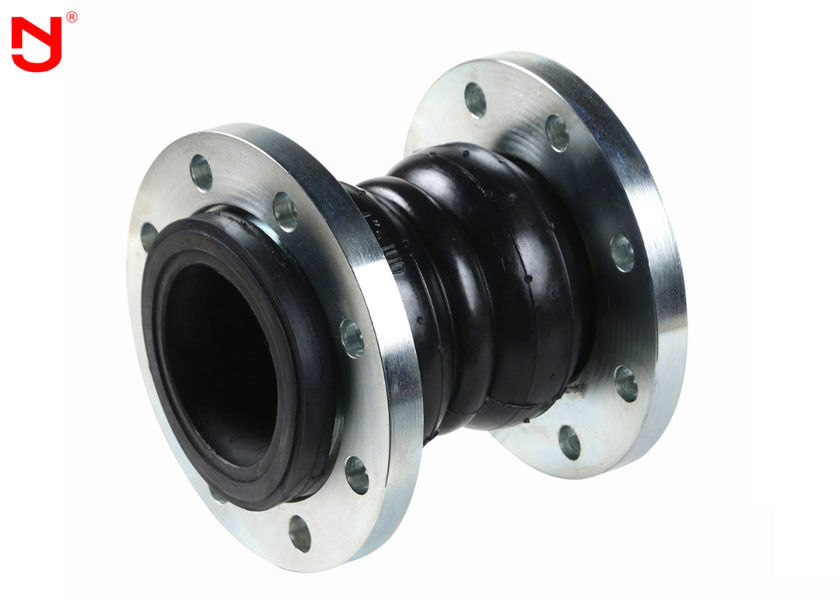

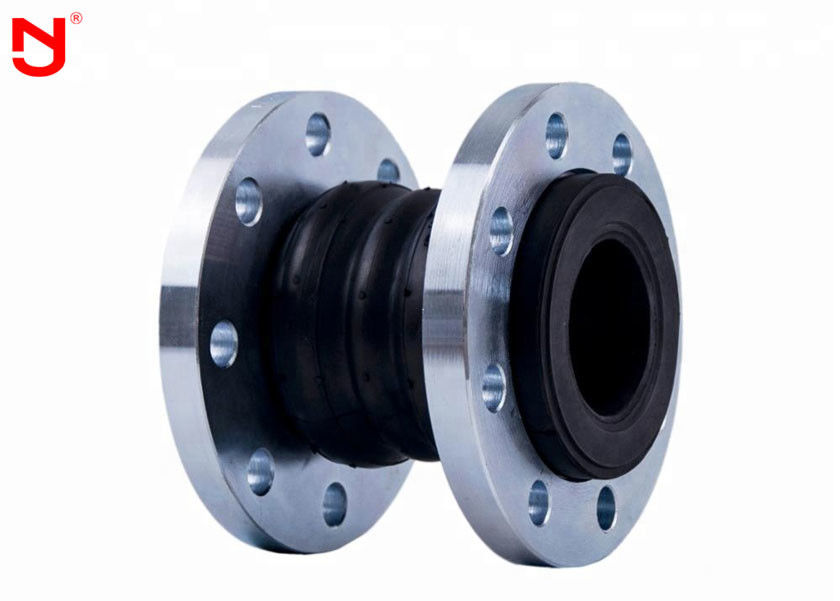

Galvanized flanschte flexible Gummidehnfuge des doppelten Bogens für Rohrleitungen
Diese Gummi- Dehnfuge besteht aus dem Gummi- Rohr, hergestellt vom inneren Kleber, mehrschichtiges proofinf und Kordgewebe und äußeres Kleber abd Metall-woggle Gelenk.
Es ist für die Verbindung des Einlasses und die Ableitungsrohre verschiedene fancoil Sätze Luft conditionings in den Gasträumen von Hotels und von Restaurants anwendbar.
Produktionsverfahren
Dieses Produkt verwenden die hohe Luftdichtheit des elastischen mittleren Gummiwiderstands des Verwitterungs- und Strahlungswiderstands, hochfest und der kleinen Kälte und der Wärmestabilität der Polyester-Schnurgehrung und der Zusammensetzung durch Hochdruck, der Formvulkanisierung der hohen Temperatur und werden.
Anwendung
Luft, Druckluft, Wasser, Meerwasser, Heißwasser, Öl, Säure, Alkali, etc.
Spezifikationen
1. Produkt-angenommener Name: Flexible gemeinsame, gemeinsame, weiche Gummigummigummiverbindung, Stoßdämpfer, Flansch-weiche Verbindung, Flexiblen
Gemeinsame, Gummigummirohrverbindung, Kompensator, Gummigebrüll-Gelenk, ect
2. Produktbeschreibung: DN20mm-DN3600mm
3. Produkt-Druck: 0.6-2.5MPa
4. Niveau der Stoßdämpfung: Ein Niveau, Stoßdämpfung ist sehr hoch
5. Produkt-Bescheinigung: ISO9001: 2008, CER
6. Anwendungsbereich: des Öls, heißen und kalten Wasser der Säure, des Alkalis, der Korrosion, komprimiertes Erdgas, Druckluft
Nenndurchmesser |
Länge (Millimeter) |
Durchmesser des Centralrings des Bolzens (Millimeter) | Loch diameterquantitvd | Axiale Verschiebung | Horizontales displacemente (Millimeter) | Defiexions-Winkel (a+a) | ||
Millimeter | Zoll | Erweiterung (Millimeter) | Kompression (Millimeter) | |||||
40 | 1 ½ | 165 | 110 | 18-4 | 30 | 50 | 45 | 35 |
50 | 2 | 165 | 125 | 18-4 | 30 | 50 | 45 | 35 |
65 | ½ 2 | 175 | 145 | 18-4 | 30 | 50 | 45 | 35 |
80 | 3 | 175 | 160 | 18-8 | 35 | 50 | 45 | 35 |
100 | 4 | 225 | 180 | 18-8 | 35 | 50 | 40 | 35 |
125 | 5 | 225 | 210 | 18-8 | 35 | 50 | 40 | 35 |
150 | 6 | 225 | 240 | 22-8 | 35 | 50 | 40 | 35 |
200 | 8 | 325 | 295 | 22-8 | 35 | 50 | 40 | 35 |
250 | 10 | 325 | 350 | 22-12 | 35 | 60 | 35 | 30 |
300 | 12 | 325 | 400 | 22-12 | 35 | 60 | 35 | 30 |
350 | 14 | 330 | 460 | 22-16 | 35 | 60 | 35 | 30 |
400 | 16 | 330 | 515 | 26-16 | 35 | 60 | 35 | 30 |
450 | 18 | 330 | 565 | 26-20 | 35 | 60 | 35 | 30 |
500 | 20 | 350 | 620 | 26-20 | 35 | 60 | 35 | 30 |
600 | 24 | 350 | 725 | 30-20 | 35 | 60 | 35 | 30 |
700 | 28 | 350 | 840 | 30-24 | 35 | 60 | 35 | 30 |
800 | 32 | 400 | 950 | 30-24 | 35 | 60 | 35 | 30 |
Anmerkung: Spezielle Anforderungen können die Buchstabekarte, die Gummigelenke die Vorteile der hohen Elastizität, ausnutzen hohes Gas, mittleren Widerstand-, Wetterbeständigkeits- und Strahlungswiderstand des Gummis besonders anfertigen, der Erschütterung und Geräusche von Rohren verringern kann, und entschädigen thermische Expansion und kalte die Schrumpfung, die durch Temperaturwechsel verursacht wird.
