Produktdetails:
Zahlung und Versand AGB:
|
| Zertifikat: | CER | Garantie: | 18 Monate |
|---|---|---|---|
| Flansch-Standard: | LÄRM, BS, ANSI | Flansch-Material: | Kohlenstoffstahl, Edelstahl |
| Berstdruck: | 5.0MPa | Maximaler Funktions-Druck: | 3.0Mpa |
| Betriebstemperatur: | -25~110Degree | Auf Lager: | 50000 |
| Firmenart: | Fabrik | Produkt-Name: | Verringertes Gummiverbindungsstück |
| Markieren: | Rohrdehnfuge,Pumpendehnfuge |
||

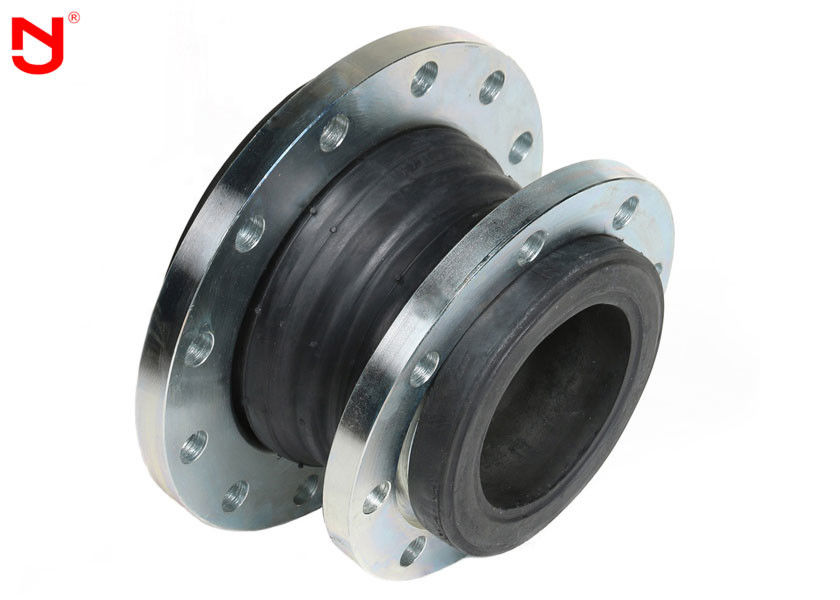

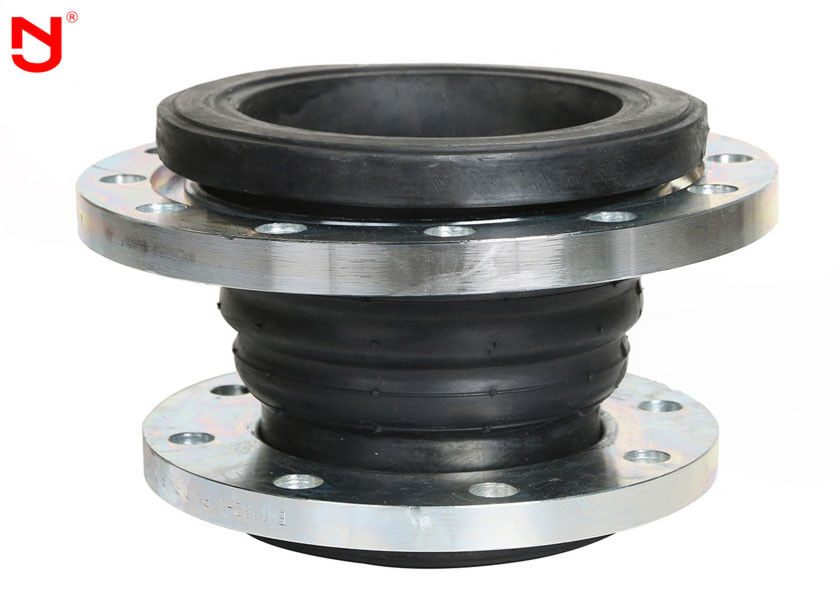

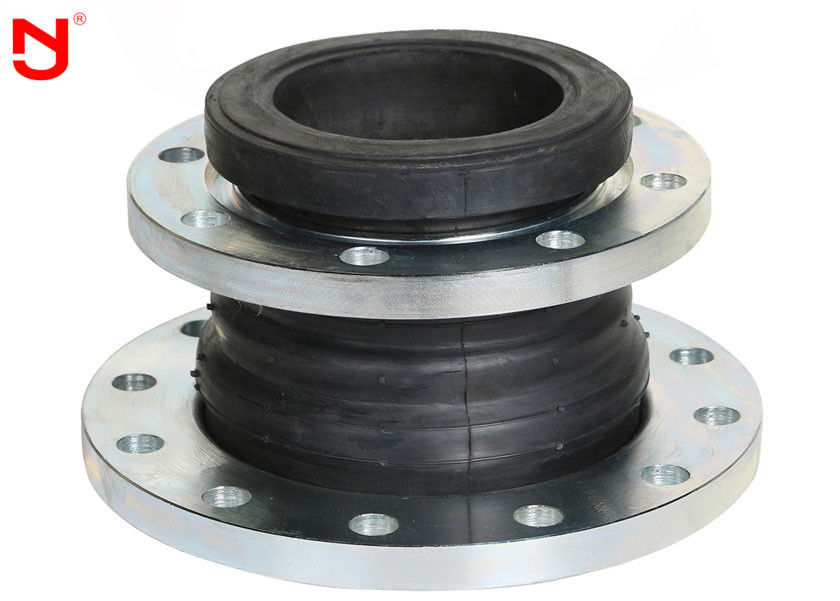

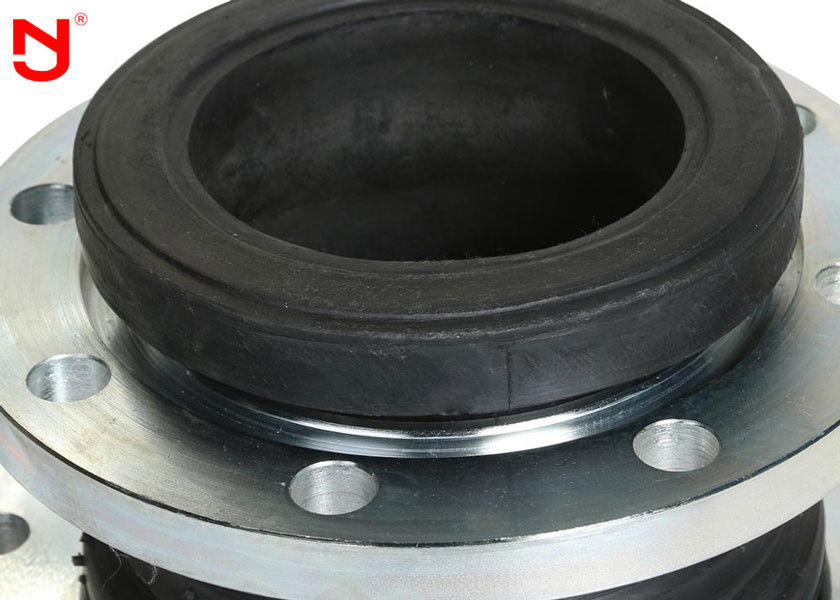

Kohlenstoffstahl verringerte viton FPM FKM Gummidehnfuge
Reduziererbesteht Gummibalgdehnfuge Gewebe verstärktes Gummihauptteil- und Metallflansch- oder -drahtschnallengelenk, das für Schwingungsreduktions-, Schalldämpfungs- und Verschiebungsausgleich der Rohrleitung benutzt wird. Es hängt mit zusammen: Gummigelenk einzelnen Bereichs JGD, jgd-a doppelter Bereich, jgd-b Drahtschnallenverbindungsdoppeltbereich, etc., ist es eine hohe Elastizität, ein mittlerer Widerstand und eine Wetterbeständigkeitsrohrverbindung. Es ist alias weiches Gummigelenk, Stoßdämpfer, Rohrstoßdämpfer, Stoßdämpferkehle, Größenkopf, Variabeldurchmessergelenk, aber der Name ist unterschiedlich, aber bezieht sich Reduziererauf gummibalgdehnfuge.
Einleitung
Eine Dehnfuge ist ein besonders ausgeführtes Produkt, das in ein steifes friedliches System eingefügt wird, um eine oder mehrere vom folgenden zu erzielen:
“ Absorbieren Sie Bewegung
“ Entlasten Sie die Systembelastung, die zur thermischen Änderung, zum Lastsdruck, zu pumpendem Anstieg, zur Abnutzung oder zum Vereinbaren passend ist
“ Verringern Sie mechanische Geräusche
“ Entschädigen Sie Versetzung
“ Beseitigen Sie Elektrolyse zwischen unähnlichen Metallen
Spezifikationen des Edelstahls flanschten konzentrische reduzierende Gummidehnfuge
|
Materielle Liste |
||
|
Nein. |
Name |
Material |
|
1 |
Äußere Gummischicht |
IIR, CR, EPDM, NR, NBR |
|
2 |
Innere Gummischicht |
IIR, CR, EPDM, NR, NBR |
|
3 |
Feldschicht |
Polyester-Kordgewebe |
|
4 |
Flansch |
Q235 304 316L |
|
5 |
Verstärkungsring |
Perlenring |
|
Spezifikation |
DN50~300 |
DN350~600 |
|
Funktionsdruck (MPa) |
0.25~1.6 |
|
|
Platzdruck (MPa) |
≤4.8 |
|
|
Vakuum (KPa) |
53.3(400) |
44.9(350) |
|
Temperatur (℃) |
-20~+115 (für Sonderbedingung -30~+250) |
|
|
Anwendbares Medium |
Luft, Druckluft, Wasser, Meerwasser, Heißwasser, Öl, Säure-basis, ETC…. |
|
|
DN (große) ×DN (klein) |
Länge |
Axial |
Axial |
Radialstrahl |
Ablenkung |
|
° (a1+a2) |
|||||
|
50×32 |
180 |
15 |
18 |
45 |
35° |
|
50×40 |
180 |
15 |
18 |
45 |
35° |
|
65×32 |
180 |
15 |
18 |
45 |
35° |
|
65×40 |
180 |
15 |
18 |
45 |
35° |
|
65×50 |
180 |
15 |
18 |
45 |
35° |
|
80×32 |
220 |
15 |
18 |
45 |
35° |
|
80×50 |
180 |
20 |
30 |
45 |
35° |
|
80×65 |
180 |
20 |
30 |
45 |
35° |
|
100×40 |
220 |
20 |
30 |
45 |
35° |
|
100×50 |
180 |
20 |
30 |
45 |
35° |
|
100×65 |
180 |
22 |
30 |
45 |
35° |
|
100×80 |
180 |
22 |
30 |
45 |
35° |
|
125×50 |
220 |
22 |
30 |
45 |
35° |
|
125×65 |
180 |
22 |
30 |
45 |
35° |
|
125×80 |
180 |
22 |
30 |
45 |
35° |
|
125×100 |
200 |
22 |
30 |
45 |
35° |
|
150×50 |
240 |
22 |
30 |
45 |
35° |
|
150×65 |
200 |
22 |
30 |
45 |
35° |
|
150×80 |
180 |
22 |
30 |
45 |
35° |
|
150×100 |
200 |
22 |
30 |
45 |
35° |
|
150×125 |
200 |
22 |
30 |
45 |
35° |
|
200×80 |
260 |
22 |
30 |
45 |
35° |
|
200×100 |
200 |
25 |
35 |
40 |
30° |
|
200×125 |
220 |
25 |
35 |
40 |
30° |
|
200×150 |
200 |
25 |
35 |
40 |
30° |
|
250×100 |
260 |
25 |
35 |
40 |
30° |
|
250×125 |
220 |
25 |
35 |
40 |
30° |
|
250×150 |
220 |
25 |
35 |
40 |
30° |
|
250×200 |
220 |
25 |
35 |
40 |
30° |
|
300×125 |
260 |
25 |
35 |
40 |
30° |
|
300×150 |
220 |
25 |
35 |
40 |
30° |
|
300×200 |
220 |
25 |
35 |
40 |
30° |
|
300×250 |
220 |
25 |
35 |
40 |
30° |
|
350×200 |
230 |
28 |
38 |
35 |
26° |
|
350×250 |
230 |
28 |
38 |
35 |
26° |
|
350×300 |
230 |
25 |
38 |
40 |
26° |
|
400×200 |
230 |
25 |
38 |
40 |
26° |
|
400×250 |
240 |
28 |
38 |
35 |
26° |
|
400×300 |
240 |
28 |
38 |
35 |
26° |
|
400×350 |
260 oder |
28 |
38 |
35 |
26° |
|
285 |
|||||
|
450×250 |
280 |
28 |
38 |
35 |
26° |
|
450×300 |
240 |
28 |
38 |
35 |
26° |
|
450×350 |
240 |
28 |
38 |
35 |
26° |
|
450×400 |
240 |
28 |
38 |
35 |
26° |
|
500×250 |
280 |
28 |
38 |
35 |
26° |
|
500×300 |
280 |
28 |
38 |
35 |
26° |
|
500×350 |
240 |
28 |
38 |
35 |
26° |
|
500×400 |
230 |
28 |
38 |
35 |
26° |
|
500×450 |
240 |
28 |
38 |
35 |
26° |
|
600×400 |
240 |
28 |
38 |
35 |
26° |
|
600×450 |
240 |
28 |
38 |
35 |
26° |
|
600×500 |
240 |
28 |
38 |
35 |
26° |
