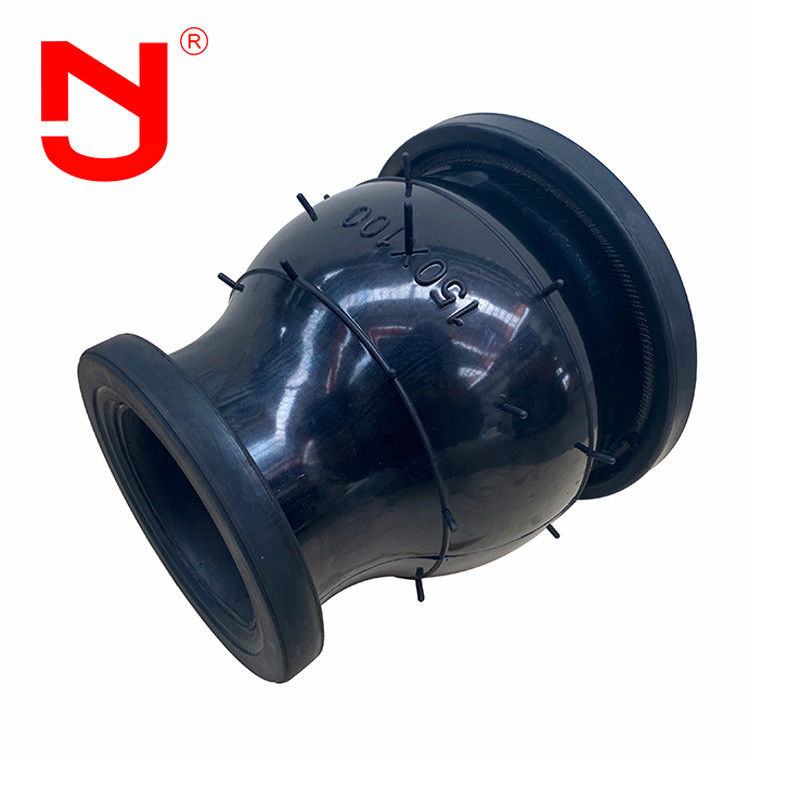

Reduzierte Gummigewebe hochTemperaturbeständigkeitKonzentrische Reduktorgummiverbindung
Konzentrische Reduktorgummiverbindungist eine spezielle Art von Rohrverbindung, die einen nahtlosen Übergang zwischen Rohren unterschiedlichen Durchmessers ermöglicht und gleichzeitig hohe Temperaturbeständigkeit und Flexibilität bietet.Diese einzigartige Einrichtung verbindet die Langlebigkeit eines konzentrischen Reduktors mit der Flexibilität und Temperaturbeständigkeit eines Gummiverbindungs, die eine vielseitige und zuverlässige Lösung für eine Vielzahl von Industrie- und Sanitäranwendungen schaffen.
Eigenschaften der konzentrischen Reduktorgummiverbindung
1Kleine Größe, geringes Gewicht, Flexibilität, bequeme Installation und Wartung
2Es verringert die Übertragung von Strukturlärm und hat eine starke Stoßdämpfung.
3Es hat die Fähigkeit zur horizontalen Verschiebung, zur axialen Verschiebung und zur Winkelverschiebung und weist die Eigenschaften der Flanschrekonstruktion und des Nichtparallelismus auf.
4. Verhindern die Korrosion der Innenwand konzentrischer Reduktionsgummiverbindungen in hochtemperatur-, säurebasierten und ölbeständigen Rohrleitungen und verlängern deren Lebensdauer.
Spezifikation der konzentrischen Reduktorgummiverbindung
| Spezifikation | 50 bis 300 DN | DN 350 bis 600 |
| Arbeitsdruck (MPa) | 0.25 bis 1.6 | |
| Sprengdruck (MPa) | ≤ 4.8 | |
| Vakuum (KPa) | 53.3 ((400) | 44.9 ((350) |
| Temperatur (°C) | -20~+115 ((für besondere Bedingungen -30~+250) | |
| Anwendbares Medium | Luft, Druckluft, Wasser, Meerwasser, heißes Wasser, Öl, Säure-Base usw. | |
Technische Daten der konzentrischen Reduktorgummiverbindung
| Hauptdaten für konzentrische Reduktorgummiverbindungen | |||||
| DN (groß) × DN (klein) | Länge | Akziale Verlagerung (Verlängerung) |
Akziale Verlagerung (Komprimierung) |
Radial Verlagerung |
Ablenkung Winkel |
| (a1+a2) ° | |||||
| 50 × 32 | 180 | 15 | 18 | 45 | 35° |
| 50 × 40 | 180 | 15 | 18 | 45 | 35° |
| 65 × 32 | 180 | 15 | 18 | 45 | 35° |
| 65 × 40 | 180 | 15 | 18 | 45 | 35° |
| 65 × 50 | 180 | 15 | 18 | 45 | 35° |
| 80 × 32 | 220 | 15 | 18 | 45 | 35° |
| 80 × 50 | 180 | 20 | 30 | 45 | 35° |
| 80 × 65 | 180 | 20 | 30 | 45 | 35° |
| 100 × 40 | 220 | 20 | 30 | 45 | 35° |
| 100 × 50 | 180 | 20 | 30 | 45 | 35° |
| 100 × 65 | 180 | 22 | 30 | 45 | 35° |
| 100 × 80 | 180 | 22 | 30 | 45 | 35° |
| 125 × 50 | 220 | 22 | 30 | 45 | 35° |
| 125 × 65 | 180 | 22 | 30 | 45 | 35° |
| 125 × 80 | 180 | 22 | 30 | 45 | 35° |
| 125 × 100 | 200 | 22 | 30 | 45 | 35° |
| 150 × 50 | 240 | 22 | 30 | 45 | 35° |
| 150 × 65 | 200 | 22 | 30 | 45 | 35° |
| 150 × 80 | 180 | 22 | 30 | 45 | 35° |
| 150 × 100 | 200 | 22 | 30 | 45 | 35° |
| 150 × 125 | 200 | 22 | 30 | 45 | 35° |
| 200 × 80 | 260 | 22 | 30 | 45 | 35° |
| 200 × 100 | 200 | 25 | 35 | 40 | 30° |
| 200 × 125 | 220 | 25 | 35 | 40 | 30° |
| 200 × 150 | 200 | 25 | 35 | 40 | 30° |
| 250 × 100 | 260 | 25 | 35 | 40 | 30° |
| 250 × 125 | 220 | 25 | 35 | 40 | 30° |
| 250 × 150 | 220 | 25 | 35 | 40 | 30° |
| 250 × 200 | 220 | 25 | 35 | 40 | 30° |
| 300 × 125 | 260 | 25 | 35 | 40 | 30° |
| 300 × 150 | 220 | 25 | 35 | 40 | 30° |
| 300 × 200 | 220 | 25 | 35 | 40 | 30° |
| 300 × 250 | 220 | 25 | 35 | 40 | 30° |
| 350 × 200 | 230 | 28 | 38 | 35 | 26° |
| 350 × 250 | 230 | 28 | 38 | 35 | 26° |
| 350 × 300 | 230 | 25 | 38 | 40 | 26° |
| 400 × 200 | 230 | 25 | 38 | 40 | 26° |
| 400 × 250 | 240 | 28 | 38 | 35 | 26° |
| 400 × 300 | 240 | 28 | 38 | 35 | 26° |
Konzentrische Reduktorgummiverbindungen
Weißt du, wie man eine hohe QualitätKonzentrische ReduktorgummiverbindungWir wollen mal mit JINGNING sprechen.
Alle konzentrischen Reduktorgummiverbindungen entsprechen den internationalen Normen wie GB, ISO, DIN, ANSI, BS, JIS sowie den speziellen Anforderungen der Kunden.
Konzentrische Reduktorgummiverbindung Vorteile
1Der Preis des Steckers ist der Preis ab Werk.
2.17 Jahre Produktionserfahrung und 5 Jahre Exporterfahrung
3- Strenge Qualitätskontrolle, und die Qualität übersteigt weit den Industriestandard
4. Formbasis Anpassung und OEM von verschiedenen Spezifikationen
5- Gib kostenlose Muster von Gummigeweben.
Konzentrische Reduktorgummiverbindungen aVeröffentlichung
Konzentrische Reduktorgummiverbindungen werden häufig in Wasserheizungs- und Lüftungsrohren, Wasserversorgungs- und Entwässerungsrohren sowie Zirkulationswasserrohren, Gefrierrohren, Huagong-Antikorrosionsrohren,Feuerwehr- und Kompressorrohre in verschiedenen Konstruktionen, Bergbau, Chemie, Erdöl und andere Industriezweige.mit einer Breite von mehr als 20 mmin Laboratorien, Forschungsinstituten, Schiffen, Schiffen und anderen Einrichtungen zum Schutz und zur Kontrolle von Schwingungsschutz verwendet werden,Schallminderung und Verschiebungskompensation der Rohrleitungstechnik.
Häufig gestellte Fragen
F1: Kann dieaufzentrische Reduktorgummiverbindungmit einem individuellen Logo gekennzeichnet werden?
A1: Ja, es kann mit Ihrem Logo gekennzeichnet werden. Wir könnten OEM & ODM-Service anbieten.
F1: Können Sie Zeichnungen vonaufzentrische Reduktorgummiverbindung?
A1: Ja,wir könnten Ihnen Zeichnungen zur Verfügung stellen.aufzentrische Reduktorgummiverbindung.
F1: Welche Zertifikate vonaufzentrische ReduktorgummiverbindungKönnen Sie dafür sorgen?
A1: Wir könnten CE, ISO-Zertifikate liefern.
F1: Können wir eine Probe von caufzentrische Reduktorgummiverbindung?
A1: Ja, wir könnten Ihnen Proben zur Verfügung stellen, um die Qualität unsererEin zentrischer Reduktor-Gummiverbindung.
