Konzentrisch reduzierte Gummiverbindung, hochtemperaturbeständige Gummiverbindung
Gummige Ausdehnungsgelenke auch bekannt als Schwingungsdämpfer, Ausdehnungsgelenk, Rohrschlagdämpfer, Schlagdämpferhals, Weichgelenk, ist eine flexible Verbindung für Metallrohre.Verstärkungsschicht aus Nylonseile.Diese Struktur sorgt dafür, dass das Gelenk eine gute Elastizität, Luftdichtheit und Medienbeständigkeit aufweist.
Eigenschaften des konzentrischen ReduktorsGummi-Expansionsgelenk
1Kleine Größe, geringes Gewicht, Flexibilität, bequeme Installation und Wartung
2Es verringert die Übertragung von Strukturlärm und hat eine starke Stoßdämpfung.
3Es hat die Fähigkeit zur horizontalen Verschiebung, zur axialen Verschiebung und zur Winkelverschiebung und weist die Eigenschaften der Flanschrekonstruktion und des Nichtparallelismus auf.
4. Verhindern die Korrosion der Innenwand konzentrischer Reduktionsgummiverbindungen in hochtemperatur-, säurebasierten und ölbeständigen Rohrleitungen und verlängern deren Lebensdauer.
Spezifikation des konzentrischen ReduktorsGummi-Expansionsgelenk
| Spezifikation |
50 bis 300 DN |
DN 350 bis 600 |
| Arbeitsdruck (MPa) |
0.25 bis 1.6 |
| Sprengdruck (MPa) |
≤ 4.8 |
| Vakuum (KPa) |
53.3 ((400) |
44.9 ((350) |
| Temperatur (°C) |
-20~+115 ((für besondere Bedingungen -30~+250) |
| Anwendbares Medium |
Luft, Druckluft, Wasser, Meerwasser, heißes Wasser, Öl, Säure-Base usw. |
Technische Daten vonKonzentrischer ReduktorGummi-Expansionsgelenk
| Hauptdaten vonKonzentrischer ReduktorGummi-Expansionsgelenk |
| DN (groß) × DN (klein) |
Länge |
Akziale
Verlagerung
(Verlängerung) |
Akziale
Verlagerung
(Komprimierung) |
Radial
Verlagerung |
Ablenkung
Winkel |
| (a1+a2) ° |
| 50 × 32 |
180 |
15 |
18 |
45 |
35° |
| 50 × 40 |
180 |
15 |
18 |
45 |
35° |
| 65 × 32 |
180 |
15 |
18 |
45 |
35° |
| 65 × 40 |
180 |
15 |
18 |
45 |
35° |
| 65 × 50 |
180 |
15 |
18 |
45 |
35° |
| 80 × 32 |
220 |
15 |
18 |
45 |
35° |
| 80 × 50 |
180 |
20 |
30 |
45 |
35° |
| 80 × 65 |
180 |
20 |
30 |
45 |
35° |
| 100 × 40 |
220 |
20 |
30 |
45 |
35° |
| 100 × 50 |
180 |
20 |
30 |
45 |
35° |
| 100 × 65 |
180 |
22 |
30 |
45 |
35° |
| 100 × 80 |
180 |
22 |
30 |
45 |
35° |
| 125 × 50 |
220 |
22 |
30 |
45 |
35° |
| 125 × 65 |
180 |
22 |
30 |
45 |
35° |
| 125 × 80 |
180 |
22 |
30 |
45 |
35° |
| 125 × 100 |
200 |
22 |
30 |
45 |
35° |
| 150 × 50 |
240 |
22 |
30 |
45 |
35° |
| 150 × 65 |
200 |
22 |
30 |
45 |
35° |
| 150 × 80 |
180 |
22 |
30 |
45 |
35° |
| 150 × 100 |
200 |
22 |
30 |
45 |
35° |
| 150 × 125 |
200 |
22 |
30 |
45 |
35° |
| 200 × 80 |
260 |
22 |
30 |
45 |
35° |
| 200 × 100 |
200 |
25 |
35 |
40 |
30° |
| 200 × 125 |
220 |
25 |
35 |
40 |
30° |
| 200 × 150 |
200 |
25 |
35 |
40 |
30° |
| 250 × 100 |
260 |
25 |
35 |
40 |
30° |
| 250 × 125 |
220 |
25 |
35 |
40 |
30° |
| 250 × 150 |
220 |
25 |
35 |
40 |
30° |
| 250 × 200 |
220 |
25 |
35 |
40 |
30° |
| 300 × 125 |
260 |
25 |
35 |
40 |
30° |
| 300 × 150 |
220 |
25 |
35 |
40 |
30° |
| 300 × 200 |
220 |
25 |
35 |
40 |
30° |
| 300 × 250 |
220 |
25 |
35 |
40 |
30° |
| 350 × 200 |
230 |
28 |
38 |
35 |
26° |
| 350 × 250 |
230 |
28 |
38 |
35 |
26° |
| 350 × 300 |
230 |
25 |
38 |
40 |
26° |
| 400 × 200 |
230 |
25 |
38 |
40 |
26° |
| 400 × 250 |
240 |
28 |
38 |
35 |
26° |
| 400 × 300 |
240 |
28 |
38 |
35 |
26° |

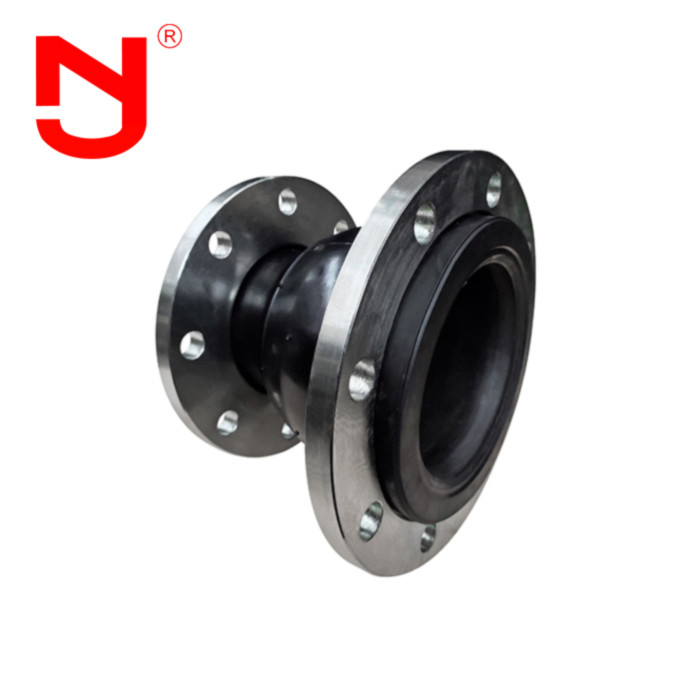

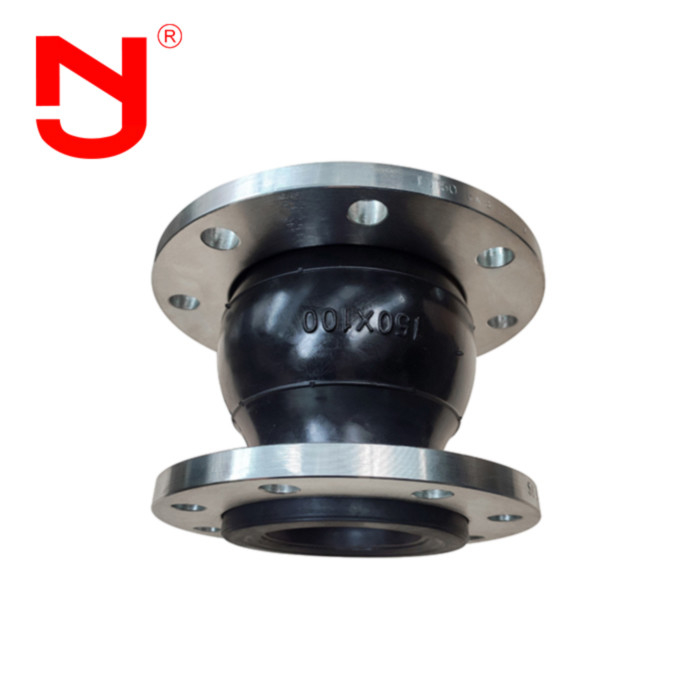

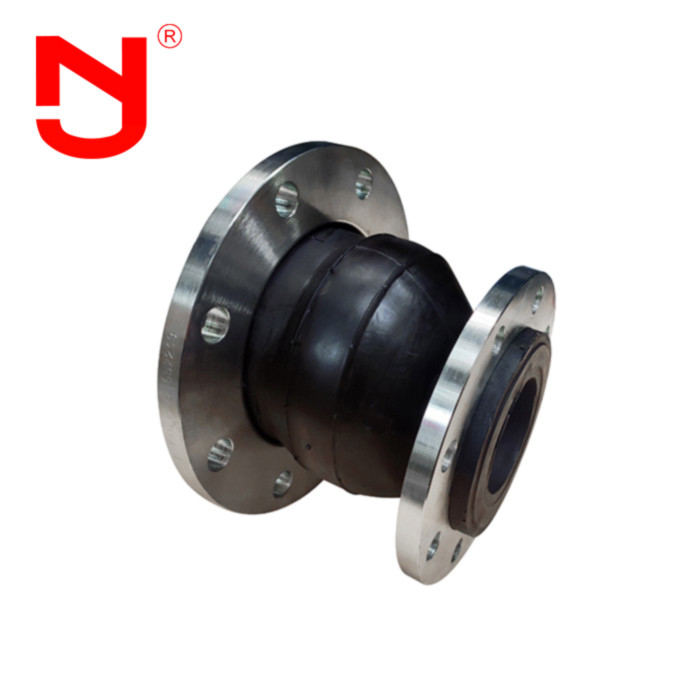

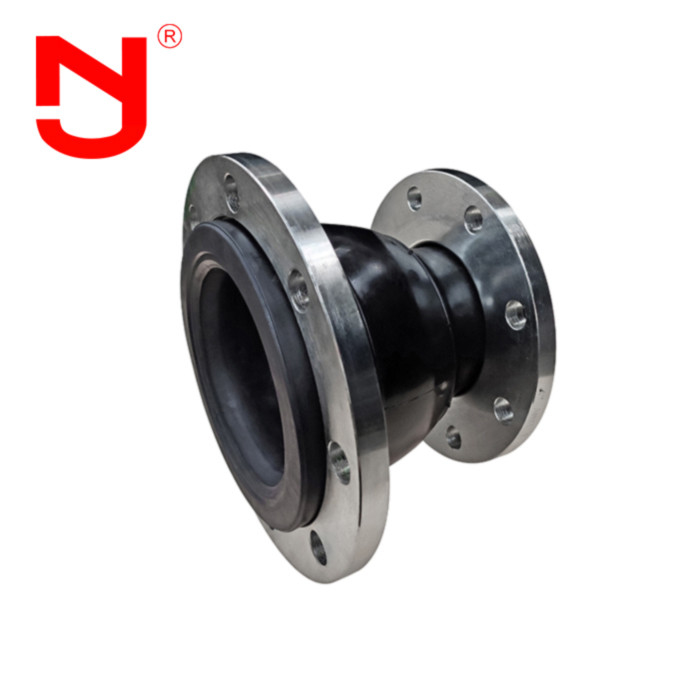

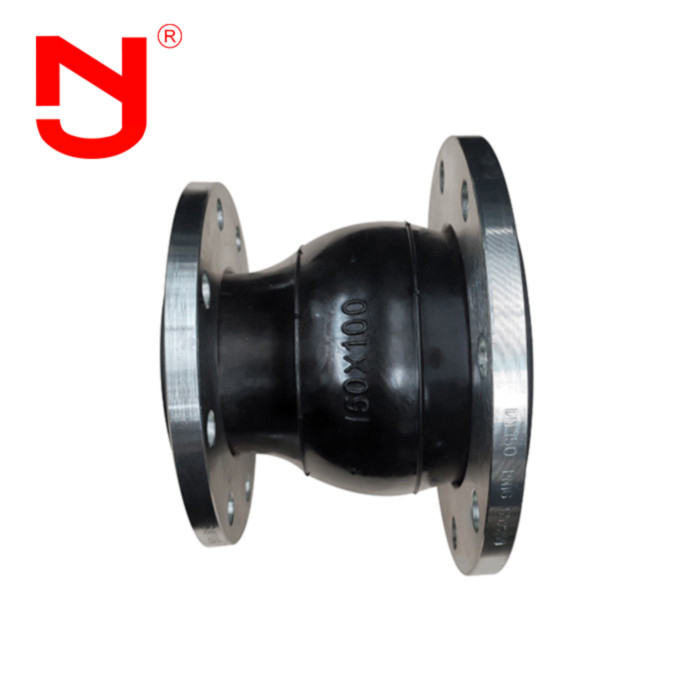

Konzentrischer ReduktorKonzentrischer ReduktorGummi-ExpansionsgelenkEinzelheiten zeigen
Weißt du, wie man eine hohe QualitätKonzentrischer ReduktorGummi-Expansionsgelenk Wir wollen mal mit JINGNING sprechen.
DieGummige AusdehnungsgelenkeWir stellen uns mit den internationalen Normen wie GB, ISO, DIN, ANSI, BS, JIS sowie den speziellen Anforderungen der Kunden ein.
Vorteile von Konzentrierreduktorgummigewinden
1Der Preis des Steckers ist der Preis ab Werk.
2.17 Jahre Produktionserfahrung und 5 Jahre Exporterfahrung
3- Strenge Qualitätskontrolle, und die Qualität übersteigt weit den Industriestandard
4. Formbasis Anpassung und OEM von verschiedenen Spezifikationen
5. Bereitstellung von kostenlosenÜberspannungsgelenkProben
Konzentrische Verminderung
Konzentrischer ReduktorrÜberspannungsgelenkist weit verbreitet in Wasserheizungs- und Lüftungsrohren, Wasserversorgungs- und Entwässerungsrohren sowie Zirkulationswasserrohren, Gefrierrohren, Huagong-Antikorrosionsrohren,Feuerwehr- und Kompressorrohre in verschiedenen Konstruktionen, Bergbau, Chemie, Erdöl und andere Industriezweige.rÜberspannungsgelenkin Laboratorien, Forschungsinstituten, Schiffen, Schiffen und anderen Einrichtungen zum Schutz und zur Kontrolle von Schwingungsschutz verwendet werden,Schallminderung und Verschiebungskompensation der Rohrleitungstechnik.
Häufig gestellte Fragen
F1: Kann dieaufzentrischer ReduktorÜberspannungsgelenkmit einem individuellen Logo gekennzeichnet werden?
A1: Ja, es kann mit Ihrem Logo gekennzeichnet werden. Wir könnten OEM & ODM-Service anbieten.
F1: Können Sie Zeichnungen vonaufzentrischer ReduktorÜberspannungsgelenk?
A1: Ja,wir könnten Ihnen Zeichnungen zur Verfügung stellen.aufzentrische Reduktorgummiverbindung.
F1: Welche Zertifikate vonaufzentrischer ReduktorÜberspannungsgelenkKönnen Sie dafür sorgen?
A1: Wir könnten CE, ISO-Zertifikate liefern.
F1: Können wir eine Probe von caufzentrischer ReduktorÜberspannungsgelenk?
A1: Ja, wir könnten Ihnen Proben zur Verfügung stellen, um die Qualität unsererEin zentrischer Reduktor-Gummiverbindung.
