Konzentrisch reduzierte Gummiverbindung mit hohem Temperaturwiderstand
Expansionsverbindungen für RohreAlternativ als flexible Kupplung mit konzentrischen unterschiedlichen Durchmessern bezeichnet, dient als vielseitiges Element in Rohrleitungen,Erleichterung der Verbindung von Rohren unterschiedlicher Größe bei gleichzeitiger Aufrechterhaltung einer zentralen AusrichtungDurch die Kombination der Anpassungsfähigkeit von Gummi mit der Genauigkeit eines konzentrischen Reduktors wird es für eine Vielzahl von industriellen und kommerziellen Unternehmen als bevorzugte Option erkannt.Diese einzigartige Mischung aus Flexibilität und Präzision sorgt für eine nahtlose Integration und eine effiziente Leistung in verschiedenen Rohrnetzen.
Eigenschaften des konzentrischen ReduktorsAusdehnungsgelenk für Rohr
1Kleine Größe, geringes Gewicht, Flexibilität, bequeme Installation und Wartung
2Es verringert die Übertragung von Strukturlärm und hat eine starke Stoßdämpfung.
3Es hat die Fähigkeit zur horizontalen Verschiebung, zur axialen Verschiebung und zur Winkelverschiebung und weist die Eigenschaften der Flanschrekonstruktion und des Nichtparallelismus auf.
4. Verhindern die Korrosion der Innenwand konzentrischer Reduktionsgummiverbindungen in hochtemperatur-, säurebasierten und ölbeständigen Rohrleitungen und verlängern deren Lebensdauer.
Spezifikation des konzentrischen ReduktorsAusdehnungsgelenk für Rohr
| Spezifikation |
50 bis 300 DN |
DN 350 bis 600 |
| Arbeitsdruck (MPa) |
0.25 bis 1.6 |
| Sprengdruck (MPa) |
≤ 4.8 |
| Vakuum (KPa) |
53.3 ((400) |
44.9 ((350) |
| Temperatur (°C) |
-20~+115 ((für besondere Bedingungen -30~+250) |
| Anwendbares Medium |
Luft, Druckluft, Wasser, Meerwasser, heißes Wasser, Öl, Säure-Base usw. |
Technische Daten vonKonzentrischer ReduktorAusdehnungsgelenk für Rohr
| Hauptdaten vonKonzentrischer ReduktorAusdehnungsgelenk für Rohr |
| DN (groß) × DN (klein) |
Länge |
Akziale
Verlagerung
(Verlängerung) |
Akziale
Verlagerung
(Komprimierung) |
Radial
Verlagerung |
Ablenkung
Winkel |
| (a1+a2) ° |
| 50 × 32 |
180 |
15 |
18 |
45 |
35° |
| 50 × 40 |
180 |
15 |
18 |
45 |
35° |
| 65 × 32 |
180 |
15 |
18 |
45 |
35° |
| 65 × 40 |
180 |
15 |
18 |
45 |
35° |
| 65 × 50 |
180 |
15 |
18 |
45 |
35° |
| 80 × 32 |
220 |
15 |
18 |
45 |
35° |
| 80 × 50 |
180 |
20 |
30 |
45 |
35° |
| 80 × 65 |
180 |
20 |
30 |
45 |
35° |
| 100 × 40 |
220 |
20 |
30 |
45 |
35° |
| 100 × 50 |
180 |
20 |
30 |
45 |
35° |
| 100 × 65 |
180 |
22 |
30 |
45 |
35° |
| 100 × 80 |
180 |
22 |
30 |
45 |
35° |
| 125 × 50 |
220 |
22 |
30 |
45 |
35° |
| 125 × 65 |
180 |
22 |
30 |
45 |
35° |
| 125 × 80 |
180 |
22 |
30 |
45 |
35° |
| 125 × 100 |
200 |
22 |
30 |
45 |
35° |
| 150 × 50 |
240 |
22 |
30 |
45 |
35° |
| 150 × 65 |
200 |
22 |
30 |
45 |
35° |
| 150 × 80 |
180 |
22 |
30 |
45 |
35° |
| 150 × 100 |
200 |
22 |
30 |
45 |
35° |
| 150 × 125 |
200 |
22 |
30 |
45 |
35° |
| 200 × 80 |
260 |
22 |
30 |
45 |
35° |
| 200 × 100 |
200 |
25 |
35 |
40 |
30° |
| 200 × 125 |
220 |
25 |
35 |
40 |
30° |
| 200 × 150 |
200 |
25 |
35 |
40 |
30° |
| 250 × 100 |
260 |
25 |
35 |
40 |
30° |
| 250 × 125 |
220 |
25 |
35 |
40 |
30° |
| 250 × 150 |
220 |
25 |
35 |
40 |
30° |
| 250 × 200 |
220 |
25 |
35 |
40 |
30° |
| 300 × 125 |
260 |
25 |
35 |
40 |
30° |
| 300 × 150 |
220 |
25 |
35 |
40 |
30° |
| 300 × 200 |
220 |
25 |
35 |
40 |
30° |
| 300 × 250 |
220 |
25 |
35 |
40 |
30° |
| 350 × 200 |
230 |
28 |
38 |
35 |
26° |
| 350 × 250 |
230 |
28 |
38 |
35 |
26° |
| 350 × 300 |
230 |
25 |
38 |
40 |
26° |
| 400 × 200 |
230 |
25 |
38 |
40 |
26° |
| 400 × 250 |
240 |
28 |
38 |
35 |
26° |
| 400 × 300 |
240 |
28 |
38 |
35 |
26° |

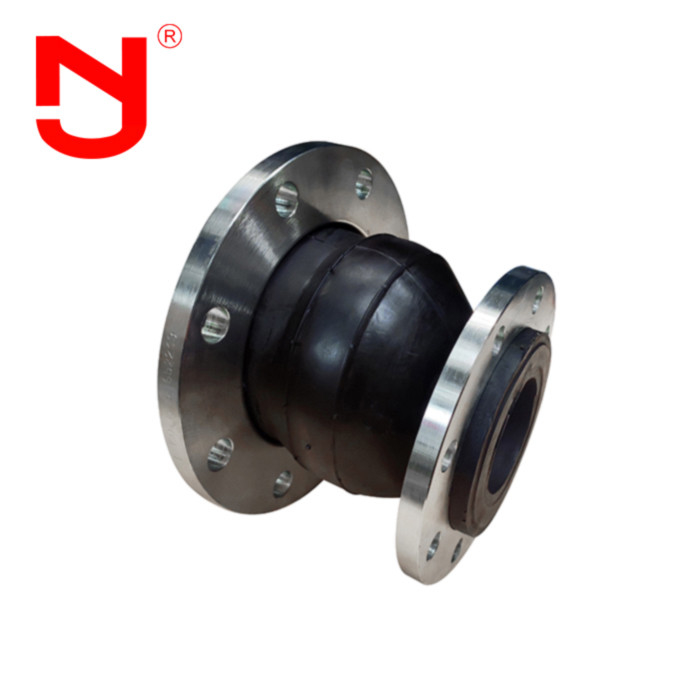

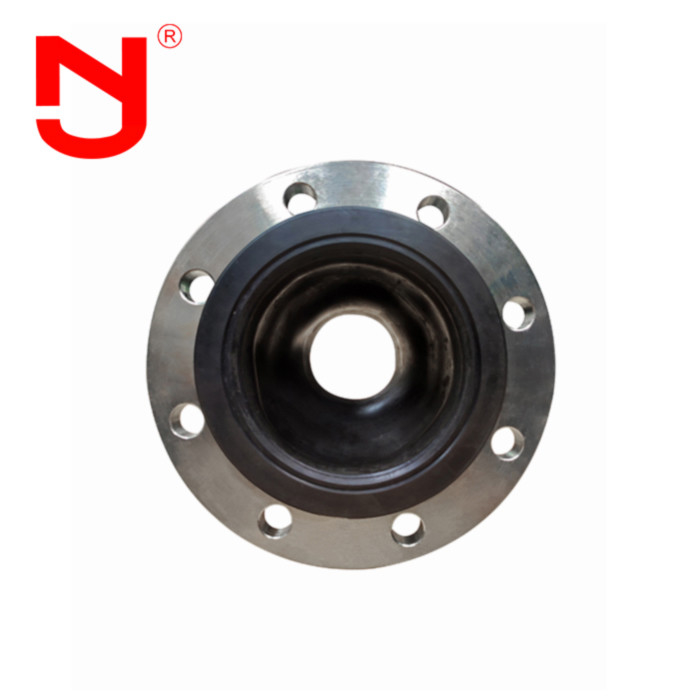

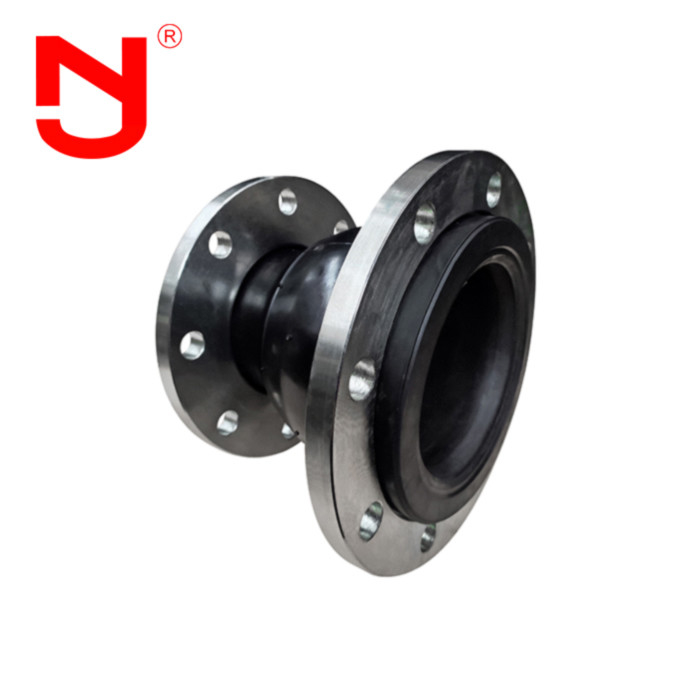

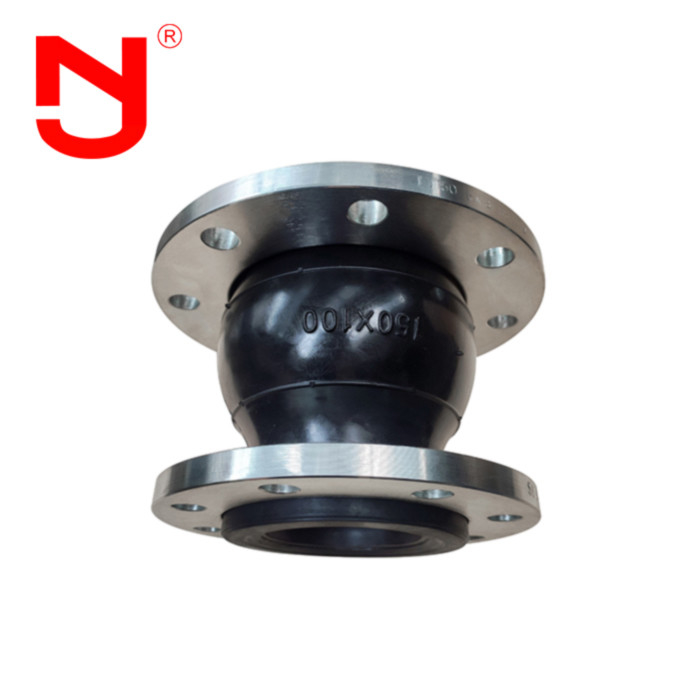

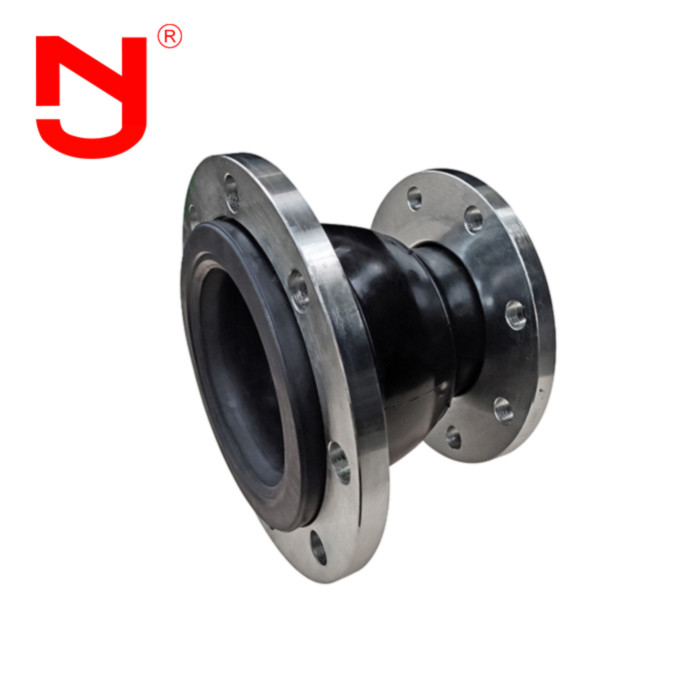

Konzentrischer ReduktorKonzentrisches Reduktor-Ausdehnungsgelenk für PpieDie Details zeigen.
Weißt du, wie man eine hohe QualitätKonzentrischer ReduktorGummi-Expansionsgelenk Wir wollen mal mit JINGNING sprechen.
Alle EAusdehnung jSalbe für- Ich weiß.Wir stellen uns mit den internationalen Normen wie GB, ISO, DIN, ANSI, BS, JIS sowie den speziellen Anforderungen der Kunden ein.
Konzentrischer ReduktorAusdehnungsgelenk für RohrVorteile
1Der Preis des Steckers ist der Preis ab Werk.
2.17 Jahre Produktionserfahrung und 5 Jahre Exporterfahrung
3- Strenge Qualitätskontrolle, und die Qualität übersteigt weit den Industriestandard
4. Formbasis Anpassung und OEM von verschiedenen Spezifikationen
5. Bereitstellung von kostenlosenAusdehnung jSalbe für- Ich weiß. Proben
Konzentrischer ReduktorAusdehnungsgelenk für RohrAnwendung
Konzentrischer Reduktor eAusdehnung jSalbe für- Ich weiß. ist weit verbreitet in Wasserheizungs- und Lüftungsrohren, Wasserversorgungs- und Entwässerungsrohren sowie Zirkulationswasserrohren, Gefrierrohren, Huagong-Antikorrosionsrohren,Feuerwehr- und Kompressorrohre in verschiedenen Konstruktionen, Bergbau, Chemie, Erdöl und andere Industriezweige.rÜberspannungsgelenkin Laboratorien, Forschungsinstituten, Schiffen, Schiffen und anderen Einrichtungen zum Schutz und zur Kontrolle von Schwingungsschutz verwendet werden,Schallminderung und Verschiebungskompensation der Rohrleitungstechnik.
Häufig gestellte Fragen
F1: Kann dieAufzentrale Reduktorerweiterung jSalbe für- Ich weiß. mit einem individuellen Logo gekennzeichnet werden?
A1: Ja, wir können OEM&ODM-Dienstleistungen anbieten.
F1: Können Sie Zeichnungen vonAufzentrale Reduktorerweiterung jSalbe für- Ich weiß.?
A1: Ja,wir könnten Ihnen Zeichnungen zur Verfügung stellen.aufzentrische Reduktorgummiverbindung.
F1: Welche Zertifikate vonAufzentrale Reduktorerweiterung jSalbe für- Ich weiß.Können Sie dafür sorgen?
A1: Wir könnten CE, ISO-Zertifikate liefern.
F1: Können wir eine Probe von cAufzentrale Reduktorerweiterung jSalbe für- Ich weiß.?
A1: Ja, wir könnten Ihnen Proben zur Verfügung stellen, um die Qualität unsererAufzentrale Reduktorerweiterung jSalbe für die Pfeife.
